Montageanleitung BA-100154
Förderband TB40
5.3.1

Elektrischer Anschluss

5.3.1.1

Signalkabel

12-poliger Signalkabel (M12)
Pin 1 braun
Pin 2 blau
Pin 3 weiss
Pin 4 grün
Pin 5 rosa
Pin 6 gelb
Pin 7 schwarz
Pin 8 grau
Pin 9 rot
Pin 10 violett
Pin 11 grau/rosa
Pin 12 rot/blau
5.3.1.2

Leistungskabel

3+PE-poliger Leistungskabel (M12)
schwarz Nr.2
Pin 2
/ grau
schwarz Nr.1
Pin 1
/ braun
schwarz Nr.3
Pin 3
/ schwarz
PE grün/gelb
* Der Motorintegrierte Brems-Chopper mit externem
Ballastwiderstand kann bei stark geneigten nicht selbsthemmenden
Förderbändern verwendet werden. Bei Überschreitung der werkseitig
eingestellten Spannungsschwelle von 27 V wird der externe
Widerstand durch den integrierten Bremschopper zugeschaltet.
Max. Chopperstrom = 10 A
empfohlener Bremswiderstand ≥ 3.75 Ω.
HINWEIS!
Bremswiderstand nicht im Lieferumfang enthalten.
Der Bremswiderstand muss entsprechend der Antriebsanwendung geprüft und ausgelegt
werden.
26
IN A Digitaler Eingang A
IN B Digitaler Eingang B
IN 1 Digitaler Eingang 1
IN 2 Digitaler Eingang 2
OUT1 Digitaler Ausgang 1
OUT2 Digitaler Ausgang 2
OUT3 Digitaler Ausgang 3
AIN 1 Analoger Eingang 1
AGND GND für Analog IN 1
RS485 A (+) Parametrier-Schnittstelle
RS485 B (-) Parametrier-Schnittstelle
U (+V) Logikversorgung +24 V
Logik
Ballast Anschluss Ballastwiderstand*
Up (+V) Leistungsversorgung +24V
GND (-V) Leistung- / Signal-GND
PE Schutzleiter

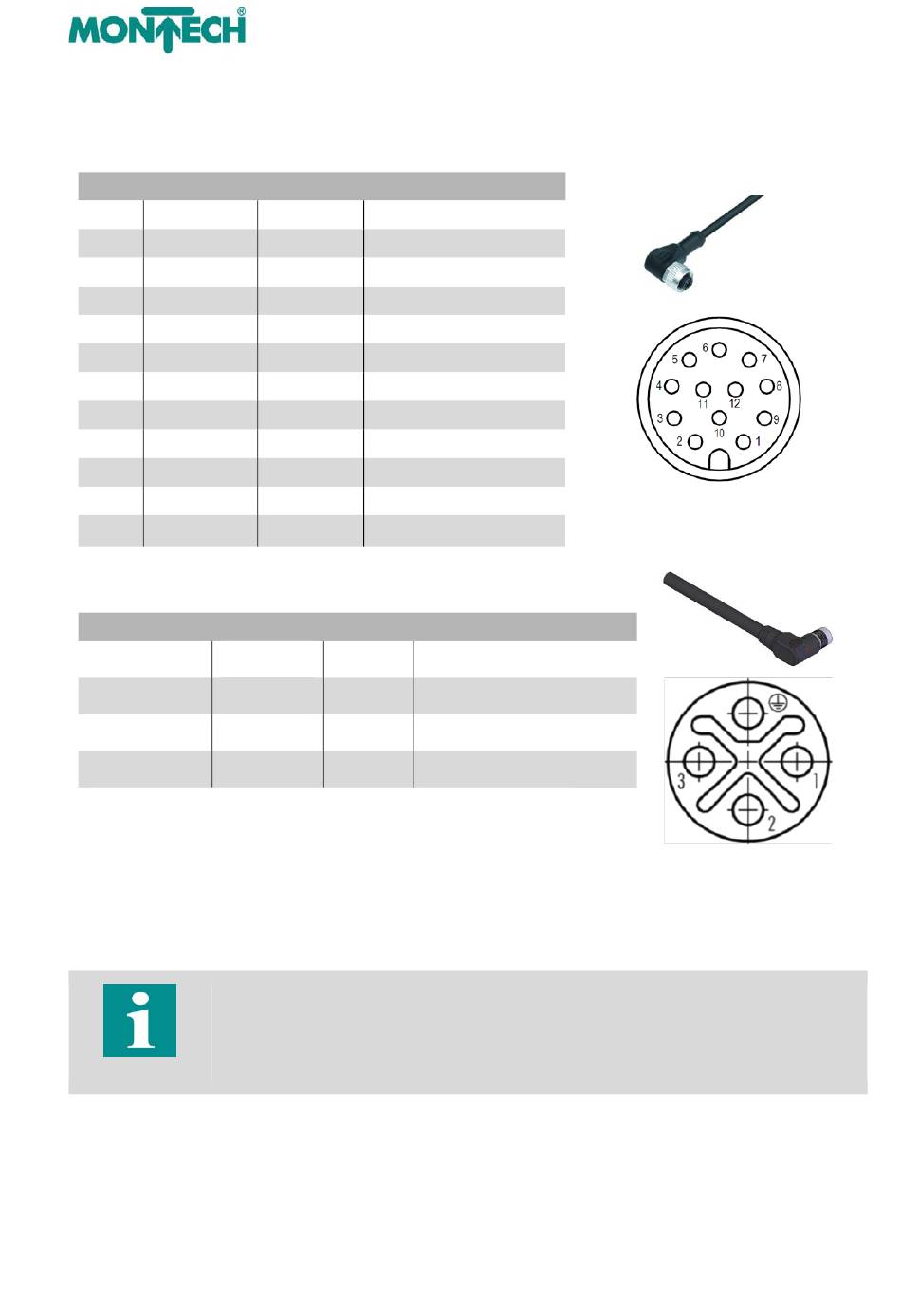

Abbildung 10
Polbild Signalkabel
Abbildung 11:
Polbild Leistungskabel
