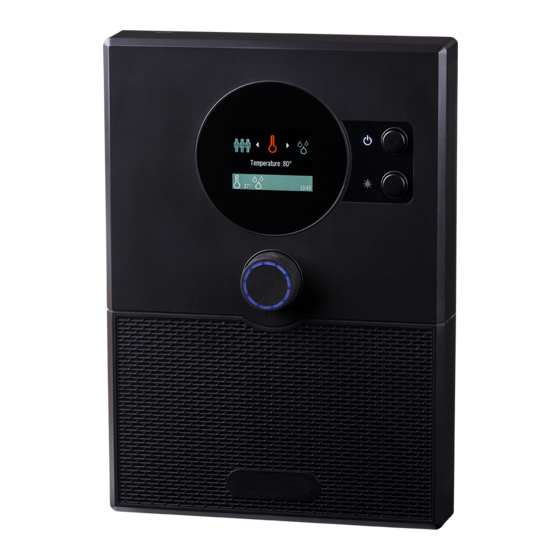

Sentiotec home.com4 Montage- Und Gebrauchsanweisungen
Saunasteuerung mit rs485-schnittstelle
Verwandte Anleitungen für Sentiotec home.com4
Inhaltszusammenfassung für Sentiotec home.com4
-
Seite 61: Saunasteuerung

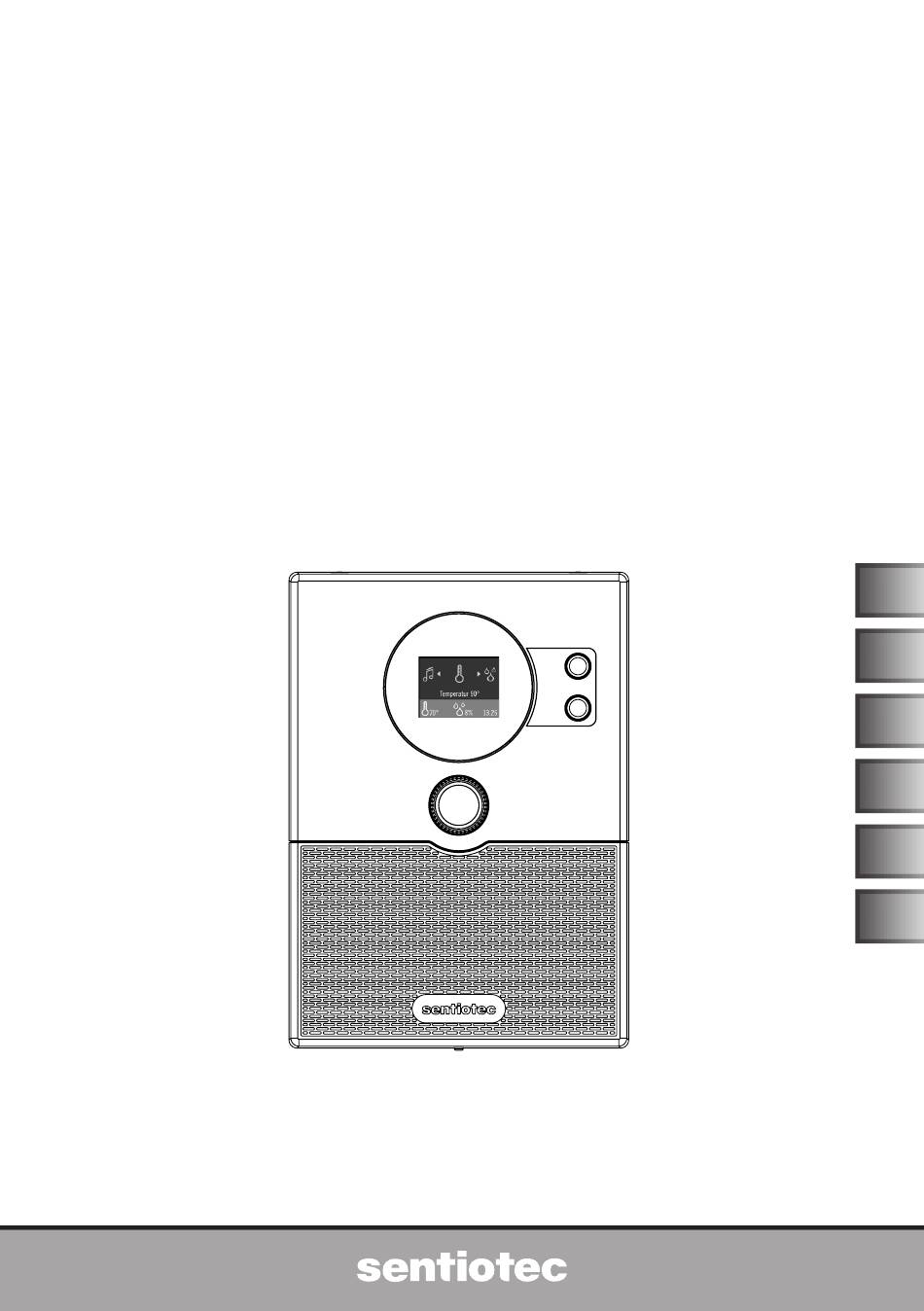

Saunasteuerung home.com4 mit RS485-Schnittstelle MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch home.com4 home.com4 BLACK RS485 1-052-984 / HC4-B-RS485 home.com4 WHITE RS485 1-052-985 / HC4-W-RS485 Version 08/22 Ident-Nr. XM125A... - Seite 62 Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Sauna-Betriebsarten 3.5. Fühler-Betriebsarten 4. Montage 4.1. Steuergerät montieren 4.2.
- Seite 63 5.9. Folienfühler (optional) 5.10. Leistungserweiterung (optional) 5.11. Fernstart (optional) 5.12. Lautsprecherausgang (optional) 5.13. DMX-Ausgang (optional) 5.14. BUS-Anbindung (RS485-Schnittstelle) 5.15. Installation abschließen 6. Prüfungen durchführen 7. Anschlussplan 7.1. Anschlussplan Basismodul 230 V / 400 V 7.2. Anschlussplan Basismodul Kleinspannung 7.3. Anschlussplan Erweiterungsmodul 230 V 7.4.
- Seite 64 10.9. Laufzeit 10.10. ECO Modus 10.11. Wochentimer 10.12. Kindersicherung 10.13. Alles Aus 10.14. Benutzerprogramme 10.15. Zusatzausgang 10.16. Standby für Fernwirken aktivieren 10.17. Farblicht 10.18. Musik 10.19. BUS-Anbindung (RS485-Schnittstelle) 11. Bluetooth-App 11.1. Secure Pairing Bluetooth 12. Reinigung und Wartung 12.1. Reinigung 12.2.
-
Seite 65: Zu Dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten Fall sogar tödlich sein können. -
Seite 66: Wichtige Hinweise Zu Ihrer Sicherheit
Die Saunasteuerungen der home.com4 Serie dienen ausschließlich zum Steuern und Regeln der Funktionen gemäß den technischen Daten. Die Saunasteuerungen der home.com4 Serie dürfen nur zum Steuern und Regeln eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der EN 60335-2-53 besteht, verwendet werden. Erfüllt der Ofen diese Voraussetzung nicht, muss eine entsprechende Sicher- heitsvorkehrung getroffen werden (z. Bsp.: Sicherheitsabschaltung... -
Seite 67: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 7/60 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. -
Seite 68: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 8/60 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 69: Produktbeschreibung
● Leistungserweiterung (1-008-779 / O-S2-18, 1-009-280 / O-S2-30) ● Sicherheitsabschaltung (SFE-xxxxx) 3.3. Produktfunktionen Die Saunasteuerung home.com4 verfügt über folgende Funktionen: ● Regeln von Kombi-Saunaöfen mit einer Heizleistung bis 10,5 kW und einer- Verdampferleistung bis 3,5 kW im Temperaturbereich von 30 °C bis 110 °C und einem Feuchtebereich von 0 bis 100 %. - Seite 70 Montage- und Gebrauchsanweisung S. 10/60 ● Übertemperatur-Sicherung Die Übertemperatur-Sicherung befindet sich im Fühlergehäuse des Ofenfühlers. Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe- ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den Saunaofen automatisch ab. ● Echtzeituhr mit Wochentimer ● Nachtrockenprogramm Nach dem Kombi-Betrieb wird automatisch das Nachtrockenprogramm ge- startet, um Schimmel- und Fäulnisbildung in der Saunakabine zu verhindern.
-
Seite 71: Sauna-Betriebsarten
Je höher die Saunatemperatur, desto niedriger ist der maximal ein- stellbare Feuchtewert. 3.5. Fühler-Betriebsarten Die Saunasteuerungen der home.com4 Serie können mit einem oder mit zwei Fühlern betrieben werden. Als zweiter Fühler kann ein Temperaturfühler (Bank- fühler F2) oder ein Feuchte-Temperaturfühler (FTS2) verwendet werden. - Seite 72 Montage- und Gebrauchsanweisung S. 12/60 Zweifühler-Betrieb mit Bankfühler (F2) Im Zwei-Fühlerbetrieb mit Bankfühler wird ein zweiter Temperaturfühler (Bank- fühler) oberhalb der hinteren Saunabank montiert. Die Saunasteuerung zeigt als Ist-Temperatur jene Temperatur an, die vom Bankfühler gemessen wird. Im Zwei-Fühlerbetrieb mit Bankfühler wird die Feuchte getaktet. Im Display der Saunasteuerung wird nur der Sollwert für die Feuchte (in % relative Luftfeuch- tigkeit) angezeigt.
-
Seite 73: Montage
Montageanweisung – nur für Fachpersonal S. 13/60 4. Montage 4.1. Steuergerät montieren ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ●... - Seite 74 Montageanweisung – nur für Fachpersonal S. 14/60 Abb.1 Position der Aufhängevorrichtung und der Montage- öffnungen (Maße in mm)
- Seite 75 Montageanweisung – nur für Fachpersonal S. 15/60 2. Entfernen Sie mit einem Schraubendreher die Gehäuseschraube C und heben Sie den Gehäusedeckel von der Unterseite ab (siehe Abb.2). ACHTUNG! Beim Anheben des Gehäusedeckels lösen sich der Ein-/Ausschalter D sowie der Lichtschalter D aus der Befestigung. Bewahren Sie diese für die Dauer der Anschlussarbeiten gut auf. Abb.2 Abnehmen des Gehäusedeckels 3. Ziehen Sie vorsichtig am Flachbandkabel E um dieses aus der Anschluss- buchse zu lösen (Abb.3).
-
Seite 76: Leitungsdurchführungen
Montageanweisung – nur für Fachpersonal S. 16/60 4. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung A auf die montierten Kreuzschlitzschrauben (siehe Abb.1). 5. Drehen Sie zwei Spanplattenschrauben (3 x 25 mm) in die unteren Befes- tigungsöffnungen B ein (siehe Abb.1). 4.2. -
Seite 77: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren
Montageanweisung – nur für Fachpersonal S. 17/60 4.3. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie bei der Montage des Ofenfühlers folgende Punkte: ● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten. -
Seite 78: Bankfühler F2 Montieren (Optional)
Leitungen mit Leitungsschellen. 2. Montieren Sie den Feuchte-Temperaturfühler an der Kabinenwand mit den beiden beiliegenden Holzschrauben (16 mm). 4.6. Folien-Fühler montieren (optional) Wenn an den Zusatzausgang eine sentiotec Infrarot-Wärmeplatten angeschlossen wird, muss der Folienfühler 1-014-445 / P-ISX-FF verwendet werden. ● Beachten Sie zur Montage des Folien-Fühlers die Bedienungsanleitung der Infrarot-Wärmeplatten. -
Seite 79: Elektrischer Anschluss
Montageanweisung – nur für Fachpersonal S. 19/60 5. Elektrischer Anschluss ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW. Die maximale Leistung des Zusatzausgangs beträgt 3,5 kW. - Seite 80 Montageanweisung – nur für Fachpersonal S. 20/60 Erdungssammelschiene Klemmleiste für Sicherheitsabschaltung und Fühlerleitungen Klemmleiste für Ofen-, Verdampfer- und Versorgungsleitungen Klemmleiste für Licht und Lüfter Klemmleiste für DMX, Lautsprecher, Fernstart und Folienfühler Klemmleiste für Zusatzausgang Klemmleiste für Leistungserweiterung BUS-Schnittstelle für RS485 (RJ45)
-
Seite 81: Versorgungsleitung, Ofen Und Verdampfer
Montageanweisung – nur für Fachpersonal S. 21/60 Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: ● Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist. ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. -
Seite 82: Ofenfühler F1
Montageanweisung – nur für Fachpersonal S. 22/60 5.4. Ofenfühler F1 1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 2 in den Anschlussbereich für Kleinspannung. 2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be- schriftung „STB“ in der Klemmleiste c an. 3. -
Seite 83: Sicherheitsabschaltung
Montageanweisung – nur für Fachpersonal S. 23/60 5.7. Sicherheitsabschaltung Laut EN 60335-2-53 dürfen Saunasteuerungen mit Fernwirken nur zum Steuern und Reglen eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung im oder über dem Ofen installiert werden. Diese schaltet den Saunaofen ab, wenn Gegenstände, z.B. ein Handtuch, auf dem Saunaofen abgelegt werden. -
Seite 84: Leistungserweiterung (Optional)
Montageanweisung – nur für Fachpersonal S. 24/60 5.10. Leistungserweiterung (optional) 1. Führen Sie die Leitung der Leistungserweiterung durch die Kabeldurchfüh- rung a in den Anschlussbereich für 230 V / 400 V. 2. Schließen Sie die Leitung der Leistungserweiterung gemäß dem An- schlussplan an die Klemmleiste h an. -
Seite 85: Dmx-Ausgang (Optional)
Montageanweisung – nur für Fachpersonal S. 25/60 5.13. DMX-Ausgang (optional) 1. Führen Sie die DMX-Anschlussleitungen durch die Kabeldurchführung 7 in den Anschlussbereich für Kleinspannung an der Erweiterungsmodul. 2. Schließen Sie die DMX-Anschlussleitungen gemäß den Bezeichnungen an die Klemmleiste f an. - DMX A (DATA +) - DMX B (DATA -) - GND (Masse/Schirm) -
Seite 86: Bus-Anbindung (Rs485-Schnittstelle)
Montageanweisung – nur für Fachpersonal S. 26/60 COLLAXX (HUE - VALUE - SATURATION, 8-bit) ● Start Adresse: Kanal 49 ► Kanal Lichtgruppe 1: ► Kanal Lichtgruppe 2: ► Kanal Lichtgruppe 3: ► Kanal Lichtgruppe 4: HSV (HUE - SATURATION - VALUE, 8-bit) ●... -
Seite 87: Prüfungen Durchführen
Montageanweisung – nur für Fachpersonal S. 27/60 6. Prüfungen durchführen WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. -
Seite 88: Anschlussplan
Montageanweisung – nur für Fachpersonal S. 28/60 7. Anschlussplan 7.1. Anschlussplan Basismodul 230 V / 400 V Lüfter Licht Hauptzuleitung Verdampfer Heizsystem Empfohlene Schutzeinrichtungen Zuleitung: Absicherung Versorgungsleitung: 3 x 20 A (CAT III) FI (Fehlerstromschutzschalter): 30 mA... -
Seite 89: Anschlussplan Basismodul Kleinspannung
Montageanweisung – nur für Fachpersonal S. 29/60 7.2. Anschlussplan Basismodul Kleinspannung Anschluss Ofenfühler F1: Weiss Weiss Anschluss Bankfühler F2 und Sicherheitsabschaltung OSG: Weiss Weiss Anschluss Feuchte- Temperatursensor FTS2: Schwarz Braun Orange Grün... -
Seite 90: Anschlussplan Erweiterungsmodul 230 V
Montageanweisung – nur für Fachpersonal S. 30/60 7.3. Anschlussplan Erweiterungsmodul 230 V Zur Erdungsschiene Dimmen bis 500 W Schalten bis 3500 W Leistungserweiterung... -
Seite 91: Anschlussplan Erweiterungsmodul Kleinspannung
Montageanweisung – nur für Fachpersonal S. 31/60 7.4. Anschlussplan Erweiterungsmodul Kleinspannung Anschluss Folienfühler Anschluss DMX Anschluss Fernstart Anschluss Lautsprecher... -
Seite 92: Bedienelemente
Montageanweisung – nur für Fachpersonal S. 32/60 8. Bedienelemente Drehwähler (Dreh- und Drückknopf zur Menübedienung) Hauptschalter (Ein- und Ausschalten der Saunasteuerung) Lichtschalter (Ein- und Ausschalten des Kabinenlichts) -
Seite 93: Inbetriebnahme
S. 33/60 9. Inbetriebnahme 9.1. Technikermenü Die Saunasteuerung home.com4 besitzt ein, vom Hauptmenü getrenntes, Tech- nikermenü, worin alle grundlegenden Einstellungen vorgenommen werden. Das Technikermenü ist nur in Englischer Sprache verfügbar. Um ins Technikermenü zu gelangen, führen Sie folgende Schritte durch: 1. -
Seite 94: Beschreibung
Montageanweisung – nur für Fachpersonal S. 34/60 Einstellmög- Menüpunkt Beschreibung lichkeiten Language Einstellung der Menüsprache Deutsch, Englisch, Schwedisch, Fran- zösisch, Slowe- nisch, Spanisch, Estnisch, Finnisch, Italienisch, Niederländisch, Polnisch, Russisch, Tschechisch Time Einstellung der Uhrzeit hh:mm Year Einstellung des Jahres z.B. 2017 Month Einstellung des Monats z.B. - Seite 95 Montageanweisung – nur für Fachpersonal S. 35/60 Einstellmög- Menüpunkt Beschreibung lichkeiten Colorlight Farbeinstellungen Farb-Anteile: Farbverläufe Rot: 0 - 100 % DMX-Funkübertragung synchronisieren Grün: 0 - 100 % Individuelle Farbeinstellungen für die Grund- Blau: 0 - 100 % farben: Rot, Gelb, Grün, Türkis, Blau, Weiß: 0 - 100 % Violett, Weiß - Gradient Farbverläufe 1 - 4 individuell konfigurieren Rot: Ein/Aus Gelb: Ein/Aus Einzelne Grundfarben im Farbverlauf akti- Grün: Ein/Aus...
-
Seite 96: Bedienung
Gebrauchsanweisung für den Anwender S. 36/60 10. Bedienung Beachten Sie „8. Bedienelemente“ auf Seite 32. 10.1. Licht einschalten (Reinigungsbeleuchtung) Das Licht in der Saunakabine kann am Steuergerät unabhängig vom Ein/Aus- Schalter 2 eingeschaltet und ausgeschaltet werden. ● Um das Licht am Steuergerät einzuschalten bzw. auszuschalten, drücken Sie den Lichtschalter 3. -
Seite 97: Sauna-Betrieb
Gebrauchsanweisung für den Anwender S. 37/60 10.3. Sauna-Betrieb Sauna-Betrieb starten 1. Wählen Sie mit dem Drehwähler 1 das Temperatur-Symbol aus. Drücken Sie diesen anschließend kurz zum Bestätigen. ► Das Untermenü „Temperatur“ öffnet sich und im Display erscheint unterstrichen der eingestellte Soll-Wert für die Temperatur. 2. Zum Verändern des Wertes den Drehwähler drücken. ►... -
Seite 98: Kombi-Betrieb
Gebrauchsanweisung für den Anwender S. 38/60 10.4. Kombi-Betrieb Kombi-Betrieb starten 1. Wählen Sie mit dem Drehwähler 1 das Temperatur-Symbol aus. Drücken Sie diesen anschließend kurz zum Bestätigen. ► Das Untermenü „Feuchtigkeit“ öffnet sich und im Display erscheint unterstrichen der eingestellte Soll-Wert für die Feuchtigkeit. 2. Zum Verändern des Wertes den Drehwähler drücken. ►... -
Seite 99: Nachtrockenprogramm
Gebrauchsanweisung für den Anwender S. 39/60 Temperatur °C EN 60335-2-53:2011; Kennlinie Temperatur / relative Luftfeuchte für den sachgemäßen Gebrauch. 10.5. Nachtrockenprogramm Nach dem Kombi-Betrieb wird automatisch das Nachtrockenprogramm gestartet, um Schimmel- und Fäulnisbildung in der Saunakabine zu verhindern. Dabei wird die Saunakabine bei eingeschaltetem Lüfter für 30 Minuten auf 80 °C aufgeheizt. ► Zum Abbrechen des Nachtrockenprogramms, drücken Sie auf den Drehwähler 1 und drehen Sie ihn gleichzeitig nach rechts. -
Seite 100: Lüfter
Gebrauchsanweisung für den Anwender S. 40/60 10.7. Lüfter Lüfter einschalten 3. Wählen Sie mit dem Drehwähler 1 das Lüfter-Symbol aus. Drücken Sie diesen anschließend kurz um den Lüfter einzuschalten. ► Der Lüfter wird eingeschaltet. ► Im Display erscheint „Lüfter Ein“ Lüfter ausschalten 4. Zum Ausschalten des Lüfters den Drehwähler 1 erneut drücken. ►... -
Seite 101: Laufzeit
Gebrauchsanweisung für den Anwender S. 41/60 Vorwahlzeit-Funktion abbrechen Zum Abbrechen der Vorwahlzeitfunktion, drücken Sie auf den Drehwähler 1 und drehen Sie ihn gleichzeitig nach rechts. ► Die Vorwahlzeit-Funktion wird abgebrochen. Aus Sicherheitsgründen ist während einer aktiven Vorwahlzeit die Bedie- nung gesperrt. Um Änderungen an Einstellungen vorzunehmen, brechen Sie die Vorwahlzeit-Funktion ab und starten Sie diese anschließend erneut. -
Seite 102: Eco Modus
Gebrauchsanweisung für den Anwender S. 42/60 10.10. ECO Modus Die Eco-Funktion ermöglicht Ihnen, in den Pausen zwischen den Sau- nagängen Energie zu sparen. Die angeschlossenen Geräte laufen bei aktivierter Eco-Funktion mit reduzierter Leistung. Sie können zwischen einer 20-, 40-, oder 60-minütigen Saunapause wählen. Der Saunaofen bzw. der Verdampfer werden vor Ende der Pause wieder eingeschaltet. -
Seite 103: Wochentimer
Gebrauchsanweisung für den Anwender S. 43/60 10.11. Wochentimer Der Wochentimer ermöglicht Ihnen, die Saunasteuerung an bestimmten Zeiten, an bestimmten Wochentagen und mit beliebigen Betriebsarten automatisch ein- und ausschalten zu lassen. Dabei können bis zu 14 von- einander unabhängige Ein-/Ausschaltvorgänge programmiert werden. Die manuelle Bedienung der Saunasteuerung ist zeitgleich uneingeschränkt. Führen Sie folgende Schritte aus, um ein Wochentimer-Programm zu erstellen: 1. -
Seite 104: Kindersicherung
Gebrauchsanweisung für den Anwender S. 44/60 ● Benutzerprogramme [Finnisch, Kombi, 1 -5] ► Wählen Sie hier die zu startende Betriebsart. Sie haben die Wahl zwischen finnischer Sauna (nur Heizung), Kombi-Sauna (Heizung + Verdampfer) oder eines der 5 programmierbaren Benutzerprogramme. ● Aktiviert [Ein / Aus] ► Aktivieren oder deaktivieren Sie hier einzelne Ein-/Ausschalt- vorgänge. -
Seite 105: Alles Aus
Gebrauchsanweisung für den Anwender S. 45/60 10.13. Alles Aus Um alle eingeschalteten Funktionen und Verbraucher (inklusive DMX- Farblicht) auf einmal auszuschalten, wählen Sie mit dem Drehwähler 1 das Alles Aus-Symbol aus. Drücken Sie diesen anschließend kurz, um alle Funktionen zu deaktiveren. Einstellungen bezüglich des Wochenti- mer bleiben erhalten. - Seite 106 Gebrauchsanweisung für den Anwender S. 46/60 Benutzerprogramm aufrufen: 3. Wählen Sie mit dem Drehwähler 1 das Benutzerprogramme-Symbol aus. Drücken Sie diesen anschließend kurz, um das Untermenü zu öffnen. ► Das Untermenü „Benutzerprogramme“ öffnet sich und im Display erscheint unterstrichen das zuletzt verwendete Benutzerprogramm. 4. Drücken Sie den Drehwähler erneut, um ein anderes Benutzerpro- gramm zu verwenden.
-
Seite 107: Zusatzausgang
Gebrauchsanweisung für den Anwender S. 47/60 10.15. Zusatzausgang Am Zusatzausgang der Saunasteuerung können z.B. Infrarot-Strahler oder Infrarot-Wärmeplatten angeschlossen werden. Intensitätsregelung bei aktivierter Dimmfunktion Wenn die Dimmfunktion des Zusatzausgangs aktiviert ist, können Sie die Leistung des Zusatzgeräts auf einer Skala von 1 bis 7 einstellen. Der Wert 7 entspricht der vollen Leistung. -
Seite 108: Standby Für Fernwirken Aktivieren
Gebrauchsanweisung für den Anwender S. 48/60 Intensitätsregelung bei deaktivierter Dimmfunktion Wenn die Dimmfunktion des Zusatzausgangs deaktiviert ist, können Sie das Zusatzgerät nur ein- und ausschalten. Das Gerät läuft immer mit voller Leistung. ● Wählen Sie mit dem Drehwähler 1 das Zusatzausgang-Symbol aus. Drücken Sie diesen anschließend kurz um den Zusatzausang ein- oder auszuschalten. ► Im Infobereich des Displays erscheint das Zusatzausgang-Symbol. 10.16. -
Seite 109: Farblicht
Gebrauchsanweisung für den Anwender S. 49/60 10.17. Farblicht Farblicht starten: ● Wählen Sie mit dem Drehwähler 1 das Farblicht-Symbol aus. Drü- cken Sie diesen anschließend kurz, um das Untermenü zu öffnen. ► Das Untermenü „Farblicht“ öffnet sich und im Display erscheinen folgende Menüpunkte: ● Lichtgruppe [1 - 4] ► Es können 4 Lichtgruppen mit unterschiedlichen Einstellungen konfiguriert und betrieben werden. Zum Beispiel läuft auf Licht- gruppe 1 die Hinterbankbeleuchtung, auf Lichtgruppe 2 das Deckenfarblicht, usw. -
Seite 110: Musik
3. Schalten Sie die Bluetooth-Funktion der Audio-Quelle ein. ► Die meisten Geräte suchen automatisch nach anderen Bluetooth- Geräten in der Umgebung und zeigen diese an. ► Die Saunasteuerung wird an der Audio-Quelle mit der Bezeich- nung "home.com4 XXXX" angezeigt. ► XXXX ist eine Saunasteuerungsabhängige Kennnummer (z.B. F39D) ► Sollte nach einem Kennwort gefragt werden, verwenden Sie... - Seite 111 S. 51/60 Wenn Ihre Audio-Quelle nicht automatisch nach Bluetooth-Geräten in der Umgebung sucht, starten Sie die Suche manuell, z.B. in dem Sie „Nach Geräten suchen“ oder eine ähnlich benannte Funktion wählen. 4. Wählen Sie "home.com4" aus der Geräteliste aus, die an der Audio- Quelle angezeigt wird. ► Die erstmalige Bluetooth-Verbindung zwischen Audio-Quelle und Saunasteuerung wird hergestellt (= Koppeln/Pairing). ► Das wave.com4 sound ist verbunden und betriebsbereit wenn im Infobereich des Displays das Bluetooth-Symbol erscheint.
-
Seite 112: Musik Über Saunasteuerung Bedienen
Gebrauchsanweisung für den Anwender S. 52/60 Musik über Saunasteuerung bedienen: ● Wählen Sie mit dem Drehwähler 1 das Musik-Symbol aus. Drücken Sie diesen anschließend kurz, um das Untermenü zu öffnen. ► Das Menü “Musik“ öffnet sich und im Display erscheinen unten gezeigte Bedienfelder: – Die Interpreten- und Titelanzeige zeigt Infos zum aktuell ge- spielten Musikstück an. Ist keine Audio-Quelle über Bluetooth verbunden, wird hier „nicht verbunden“... -
Seite 113: Bluetooth-App
11. Bluetooth-App Sämtliche Hauptfunktionen der Saunasteuerung „home.com4“ können per Bluetooth-App bedient und gesteuert werden. Laden Sie dazu die App „home.com4“ aus dem App-Store. Die App ist für iOS sowie Android kostenlos erhältlich. Je nach Gerät beträgt die Reichweite bis zu 30 m im freien Feld. Dabei kann das Bedienen der App sowie das Streamen der Musik von ein und dem selben Gerät erfolgen. -
Seite 114: Reinigung Und Wartung
Gebrauchsanweisung für den Anwender S. 54/60 12. Reinigung und Wartung 12.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ● Reinigen Sie das Gerät nicht zu feucht. 1. Tränken Sie ein Reinigungstuch in milder Seifenlauge. 2. Drücken Sie das Reinigungstuch gut aus. 3. -
Seite 115: Problemlösung
Montageanweisung – nur für Fachpersonal S. 55/60 14. Problemlösung 14.1. Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden im Display als Fehlernummer angezeigt. - Seite 116 Montageanweisung – nur für Fachpersonal S. 56/60...
- Seite 117 Montageanweisung – nur für Fachpersonal S. 57/60...
-
Seite 118: Batterie
Gebrauchsanweisung für den Anwender S. 58/60 14.3. Sicherungen Im Anschlussbereich der Saunasteuerung befinden sich Sicherungen für Licht, Lüfter, Leistungserweiterung, Zusatzausgang und Elektronik. Hierbei handelt es sich um träge Mikrosicherungen. Diese können mit der Ar- tikelnummer PRO-FUSE bestellt werden. Zum Tauschen der Sicherung den Sicherungseinsatz gerade abziehen und die neue Sicherung einsetzen. LI: Licht [T1A] PS: Elektronik [T1A]... -
Seite 119: Technische Daten
Montage- und Gebrauchsanweisung S. 59/60 15. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen (B x H x T): 210 x 294 x 53 Schaltspannung / dreiphasig 3N: 400 V AC Frequenz: 50 Hz Leistungsaufnahme Standby:... - Seite 120 Montage- und Gebrauchsanweisung S. 60/60 Thermische Sicherheit Ofenfühler mit Übertemperatur-Sicherung (139 °C Abschalttemperatur) Automatische Heizzeitbegrenzung einstellbar (6 h, 12 h, 18 h, 24 h)* Wahlweise Ein-Fühlerbetrieb oder Zwei-Fühlerbetrieb Anschlussleitungen Versorgungsleitung: min. 5 x 2,5 mm² Ofenzuleitung (temperaturbeständig bis 150 °C): min. 2,5 mm² Fühlerleitungen (temperaturbeständig bis 150 °C): min. 0,5 mm² Lichtleitung: min. 1,5 mm² Lüfterleitung: min. 1,5 mm² Erweiterungsmodul Verstärkerleistung (@ 4 Ω): 2 x 3 W Lautsprecher Musikbelastbarkeit: ~ 25 W Lautsprecher Impedanz: 4 Ω oder 8 Ω...
