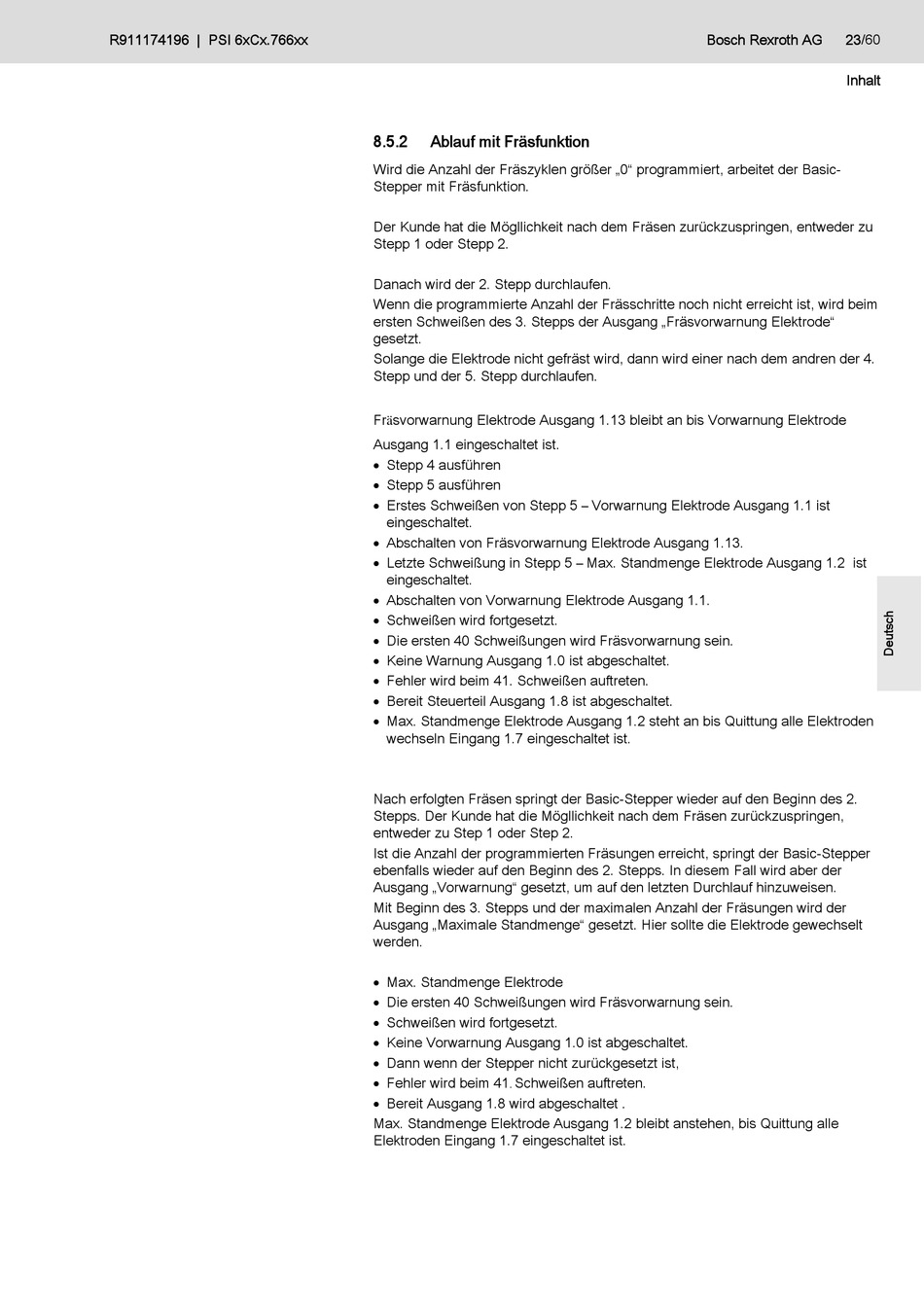

8.5.2 Ablauf mit Fräsfunktion
Wird die Anzahl der Fräszyklen größer „0" programmiert, arbeitet der Basic-
Stepper mit Fräsfunktion.
Der Kunde hat die Mögllichkeit nach dem Fräsen zurückzuspringen, entweder zu
Stepp 1 oder Stepp 2.
Danach wird der 2. Stepp durchlaufen.
Wenn die programmierte Anzahl der Frässchritte noch nicht erreicht ist, wird beim
ersten Schweißen des 3. Stepps der Ausgang „Fräsvorwarnung Elektrode"
gesetzt.
Solange die Elektrode nicht gefräst wird, dann wird einer nach dem andren der 4.
Stepp und der 5. Stepp durchlaufen.
Fräsvorwarnung Elektrode Ausgang 1.13 bleibt an bis Vorwarnung Elektrode
Ausgang 1.1 eingeschaltet ist.
 Stepp 4 ausführen
 Stepp 5 ausführen
 Erstes Schweißen von Stepp 5 – Vorwarnung Elektrode Ausgang 1.1 ist
eingeschaltet.
 Abschalten von Fräsvorwarnung Elektrode Ausgang 1.13.
 Letzte Schweißung in Stepp 5 – Max. Standmenge Elektrode Ausgang 1.2 ist
eingeschaltet.
 Abschalten von Vorwarnung Elektrode Ausgang 1.1.
 Schweißen wird fortgesetzt.
 Die ersten 40 Schweißungen wird Fräsvorwarnung sein.
 Keine Warnung Ausgang 1.0 ist abgeschaltet.
 Fehler wird beim 41. Schweißen auftreten.
 Bereit Steuerteil Ausgang 1.8 ist abgeschaltet.
 Max. Standmenge Elektrode Ausgang 1.2 steht an bis Quittung alle Elektroden
wechseln Eingang 1.7 eingeschaltet ist.
Nach erfolgten Fräsen springt der Basic-Stepper wieder auf den Beginn des 2.
Stepps. Der Kunde hat die Mögllichkeit nach dem Fräsen zurückzuspringen,
entweder zu Step 1 oder Step 2.
Ist die Anzahl der programmierten Fräsungen erreicht, springt der Basic-Stepper
ebenfalls wieder auf den Beginn des 2. Stepps. In diesem Fall wird aber der
Ausgang „Vorwarnung" gesetzt, um auf den letzten Durchlauf hinzuweisen.
Mit Beginn des 3. Stepps und der maximalen Anzahl der Fräsungen wird der
Ausgang „Maximale Standmenge" gesetzt. Hier sollte die Elektrode gewechselt
werden.
 Max. Standmenge Elektrode
 Die ersten 40 Schweißungen wird Fräsvorwarnung sein.
 Schweißen wird fortgesetzt.
 Keine Vorwarnung Ausgang 1.0 ist abgeschaltet.
 Dann wenn der Stepper nicht zurückgesetzt ist,
 Fehler wird beim 41 Schweißen auftreten.
.
 Bereit Ausgang 1.8 wird abgeschaltet .
Max. Standmenge Elektrode Ausgang 1.2 bleibt anstehen, bis Quittung alle
Elektroden Eingang 1.7 eingeschaltet ist.
