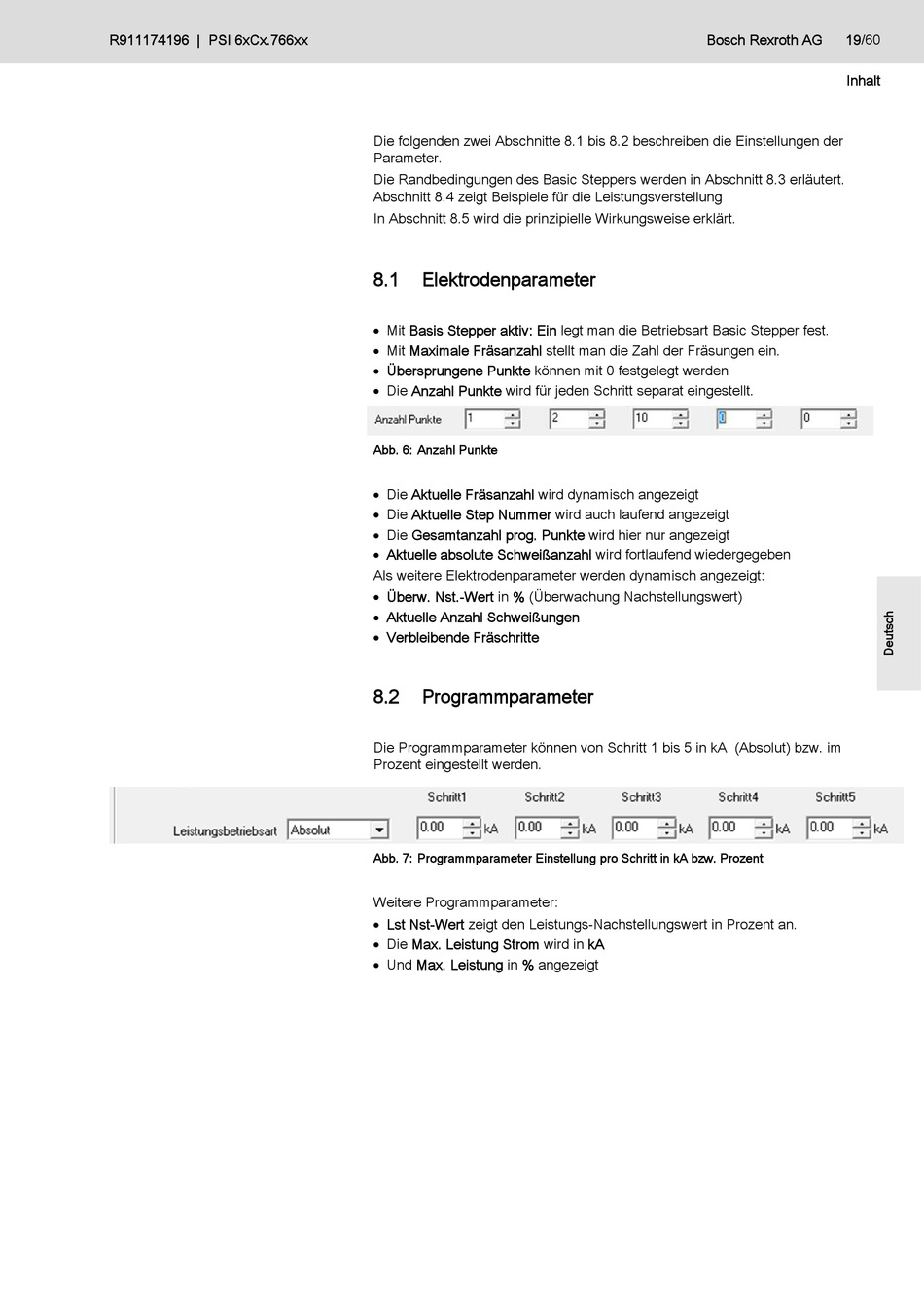

R911174196 | PSI 6xCx.766xx
Die folgenden zwei Abschnitte 8.1 bis 8.2 beschreiben die Einstellungen der
Parameter.
Die Randbedingungen des Basic Steppers werden in Abschnitt 8.3 erläutert.
Abschnitt 8.4 zeigt Beispiele für die Leistungsverstellung
In Abschnitt 8.5 wird die prinzipielle Wirkungsweise erklärt.
8.1

Elektrodenparameter

 Mit Basis Stepper aktiv: Ein legt man die Betriebsart Basic Stepper fest.
 Mit Maximale Fräsanzahl stellt man die Zahl der Fräsungen ein.
 Übersprungene Punkte können mit 0 festgelegt werden
 Die Anzahl Punkte wird für jeden Schritt separat eingestellt.
Abb. 6: Anzahl Punkte
 Die Aktuelle Fräsanzahl wird dynamisch angezeigt
 Die Aktuelle Step Nummer wird auch laufend angezeigt
 Die Gesamtanzahl prog. Punkte wird hier nur angezeigt
 Aktuelle absolute Schweißanzahl wird fortlaufend wiedergegeben
Als weitere Elektrodenparameter werden dynamisch angezeigt:
 Überw. Nst.-Wert in % (Überwachung Nachstellungswert)
 Aktuelle Anzahl Schweißungen
 Verbleibende Fräschritte
8.2

Programmparameter

Die Programmparameter können von Schritt 1 bis 5 in kA (Absolut) bzw. im
Prozent eingestellt werden.
Abb. 7: Programmparameter Einstellung pro Schritt in kA bzw. Prozent
Weitere Programmparameter:
 Lst Nst-Wert zeigt den Leistungs-Nachstellungswert in Prozent an.
 Die Max. Leistung Strom wird in kA
 Und Max. Leistung in % angezeigt
Bosch Rexroth AG 19/60
