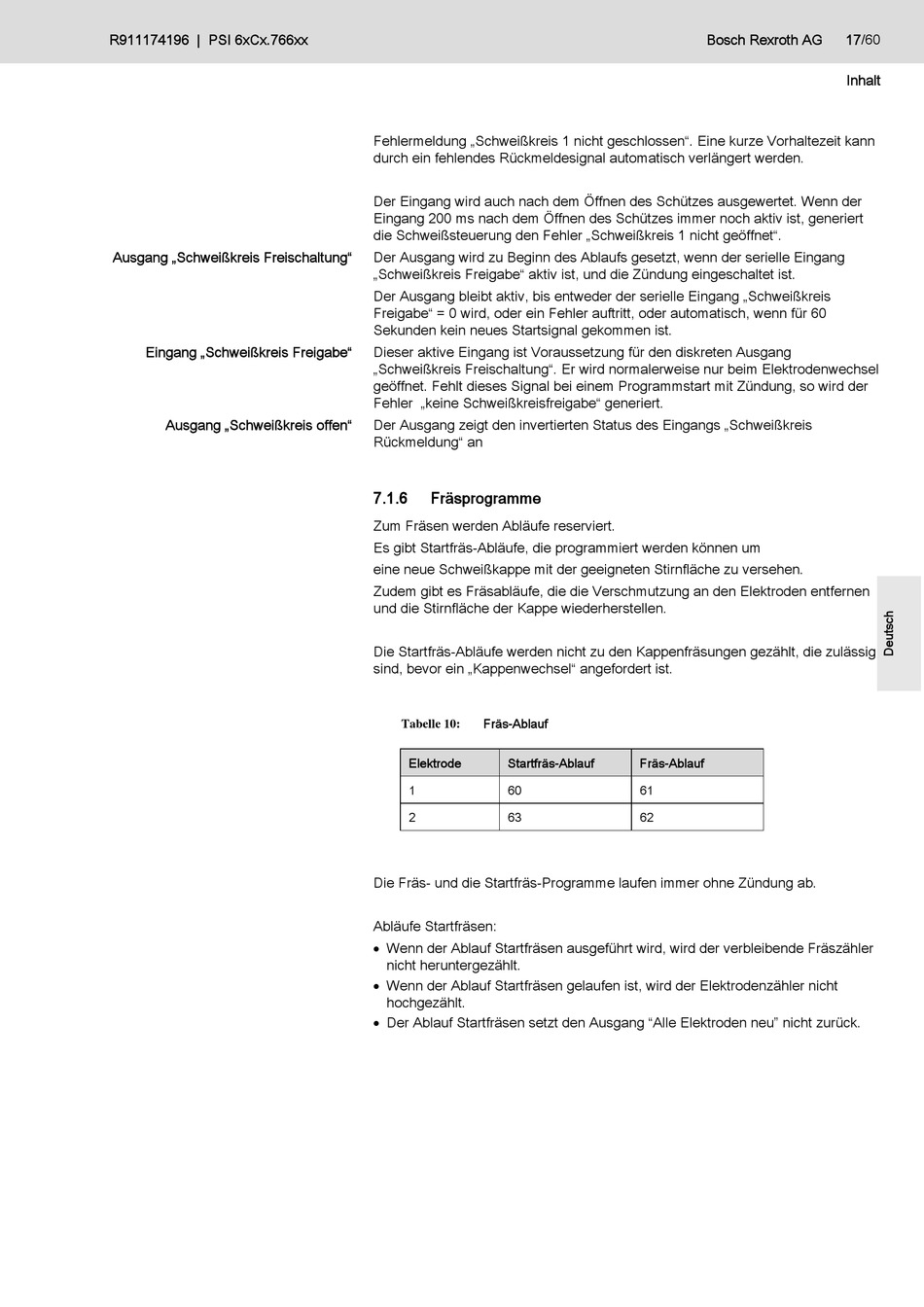

R911174196 | PSI 6xCx.766xx
Ausgang „Schweißkreis Freischaltung"
Eingang „Schweißkreis Freigabe"
Ausgang „Schweißkreis offen"
Fehlermeldung „Schweißkreis 1 nicht geschlossen". Eine kurze Vorhaltezeit kann
durch ein fehlendes Rückmeldesignal automatisch verlängert werden.
Der Eingang wird auch nach dem Öffnen des Schützes ausgewertet. Wenn der
Eingang 200 ms nach dem Öffnen des Schützes immer noch aktiv ist, generiert
die Schweißsteuerung den Fehler „Schweißkreis 1 nicht geöffnet".
Der Ausgang wird zu Beginn des Ablaufs gesetzt, wenn der serielle Eingang
„Schweißkreis Freigabe" aktiv ist, und die Zündung eingeschaltet ist.
Der Ausgang bleibt aktiv, bis entweder der serielle Eingang „Schweißkreis
Freigabe" = 0 wird, oder ein Fehler auftritt, oder automatisch, wenn für 60
Sekunden kein neues Startsignal gekommen ist.
Dieser aktive Eingang ist Voraussetzung für den diskreten Ausgang
„Schweißkreis Freischaltung". Er wird normalerweise nur beim Elektrodenwechsel
geöffnet. Fehlt dieses Signal bei einem Programmstart mit Zündung, so wird der
Fehler „keine Schweißkreisfreigabe" generiert.
Der Ausgang zeigt den invertierten Status des Eingangs „Schweißkreis
Rückmeldung" an
7.1.6 Fräsprogramme
Zum Fräsen werden Abläufe reserviert.
Es gibt Startfräs-Abläufe, die programmiert werden können um
eine neue Schweißkappe mit der geeigneten Stirnfläche zu versehen.
Zudem gibt es Fräsabläufe, die die Verschmutzung an den Elektroden entfernen
und die Stirnfläche der Kappe wiederherstellen.
Die Startfräs-Abläufe werden nicht zu den Kappenfräsungen gezählt, die zulässig
sind, bevor ein „Kappenwechsel" angefordert ist.
Fräs-Ablauf
Tabelle 10:
Elektrode Startfräs-Ablauf
1 60
2 63
Die Fräs- und die Startfräs-Programme laufen immer ohne Zündung ab.
Abläufe Startfräsen:
 Wenn der Ablauf Startfräsen ausgeführt wird, wird der verbleibende Fräszähler
nicht heruntergezählt.
 Wenn der Ablauf Startfräsen gelaufen ist, wird der Elektrodenzähler nicht
hochgezählt.
 Der Ablauf Startfräsen setzt den Ausgang "Alle Elektroden neu" nicht zurück.
Bosch Rexroth AG
Fräs-Ablauf
61
62
17/60
