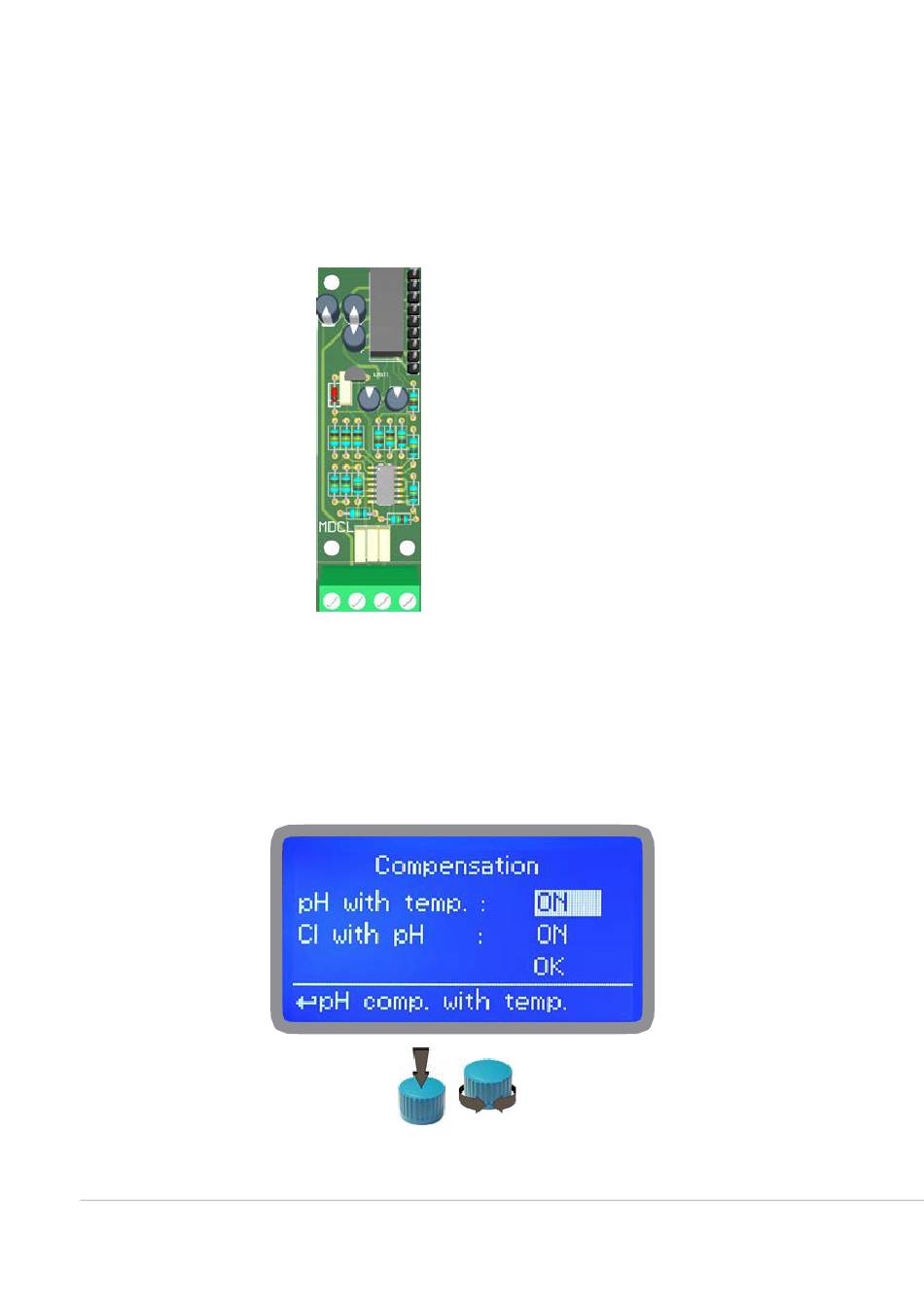

28. Modul Sonden Serie MDCL1
An der Oberseite der Hauptplatine befinden sich zwei Anschlüsse für die Installation der Sondenmodule. Auf Anfrage
werden diese Module vom Hersteller installiert. Um die Sonde korrekt zu installieren, überprüfen Sie die installierten
Module, stellen Sie die erforderlichen Verbindungen her und wählen Sie den Sondentyp im Kalibrierungsmenü
aus.
Die Module MDCL1 und MDCL6 (mit ECL1- oder ECL6-Sonden) aktivieren oder deaktivieren die Kompensation von
Chlor als Funktion des pH-Werts oder/und des pH-Werts als Funktion der Temperatur. Wählen Sie im Hauptmenü
"Kompensation" und drücken Sie den Drehknopf. Wählen Sie dann die gewünschte Kompensationsart und stellen Sie
sie auf "ON". Um die Kompensation zu deaktivieren, wählen Sie "OFF". Wenn Sie diese Option ändern, muss die
Kalibrierung der Sonden erneut durchgeführt werden.
Hinweis: Diese Kompensationen sind unabhängig voneinander.
33
Modul geeignet für Sonden:
ECL1
ECL2
ECL3
ECL8
ECL9
ECL10
ECL11
ECL17
ECL18
Schließen Sie das Modul wie folgt an:
1 2 3 4
Klemme Nr.4 :GND
Klemme Nr.1: V+
Klemme Nr.2 :V-
Klemme Nr.3: IN
