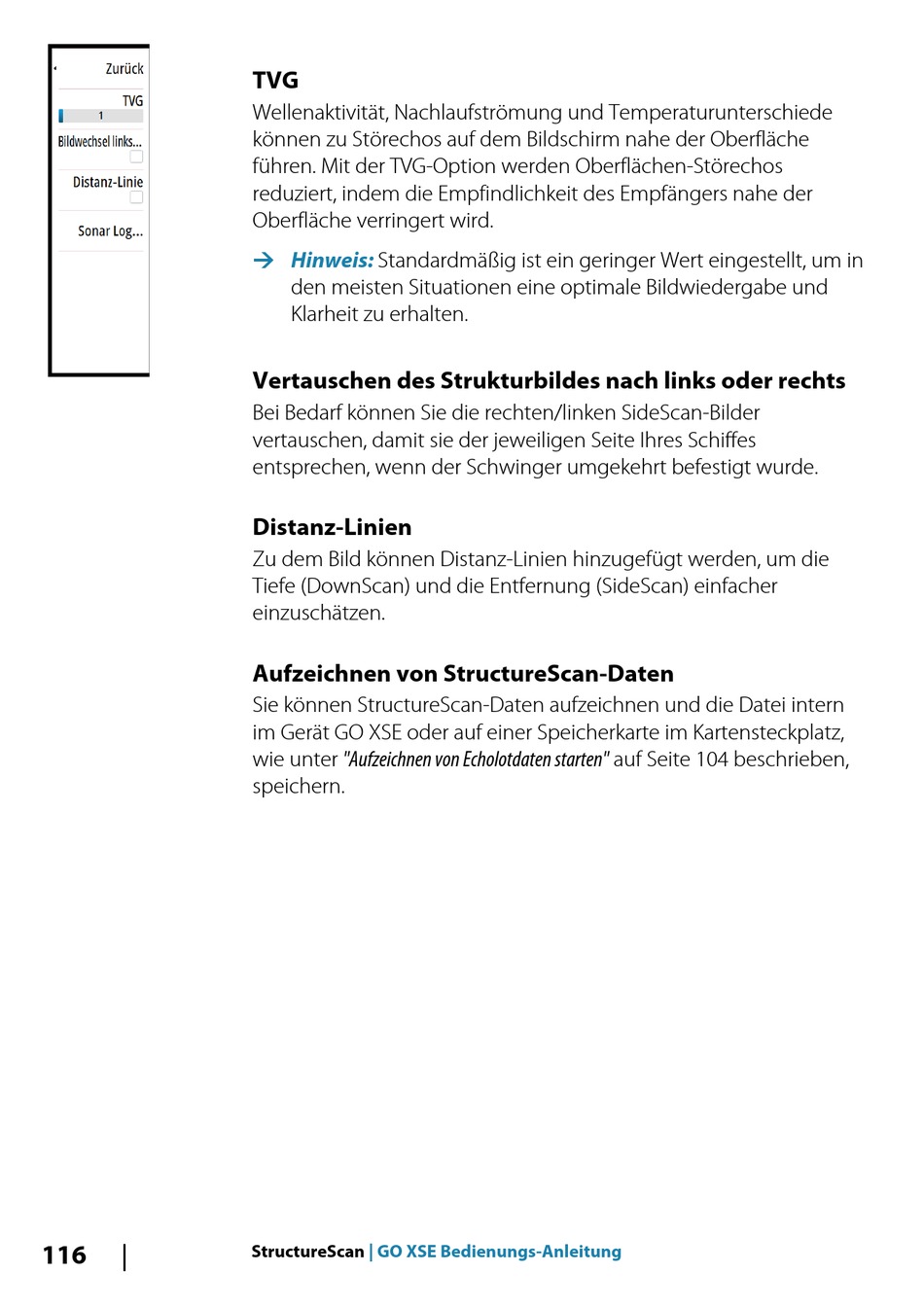

116
TVG
Wellenaktivität, Nachlaufströmung und Temperaturunterschiede
können zu Störechos auf dem Bildschirm nahe der Oberfläche
führen. Mit der TVG-Option werden Oberflächen-Störechos
reduziert, indem die Empfindlichkeit des Empfängers nahe der
Oberfläche verringert wird.
Ú Hinweis:
Standardmäßig ist ein geringer Wert eingestellt, um in
den meisten Situationen eine optimale Bildwiedergabe und
Klarheit zu erhalten.

Vertauschen des Strukturbildes nach links oder rechts

Bei Bedarf können Sie die rechten/linken SideScan-Bilder
vertauschen, damit sie der jeweiligen Seite Ihres Schiffes
entsprechen, wenn der Schwinger umgekehrt befestigt wurde.
Distanz-Linien
Zu dem Bild können Distanz-Linien hinzugefügt werden, um die
Tiefe (DownScan) und die Entfernung (SideScan) einfacher
einzuschätzen.
Aufzeichnen von StructureScan-Daten
Sie können StructureScan-Daten aufzeichnen und die Datei intern
im Gerät GO XSE oder auf einer Speicherkarte im Kartensteckplatz,
wie unter "Aufzeichnen von Echolotdaten starten" auf Seite 104 beschrieben,
speichern.
StructureScan | GO XSE Bedienungs-Anleitung
