Tiefen-Offset - Simrad GO XSE Bedienungsanleitung

128
2

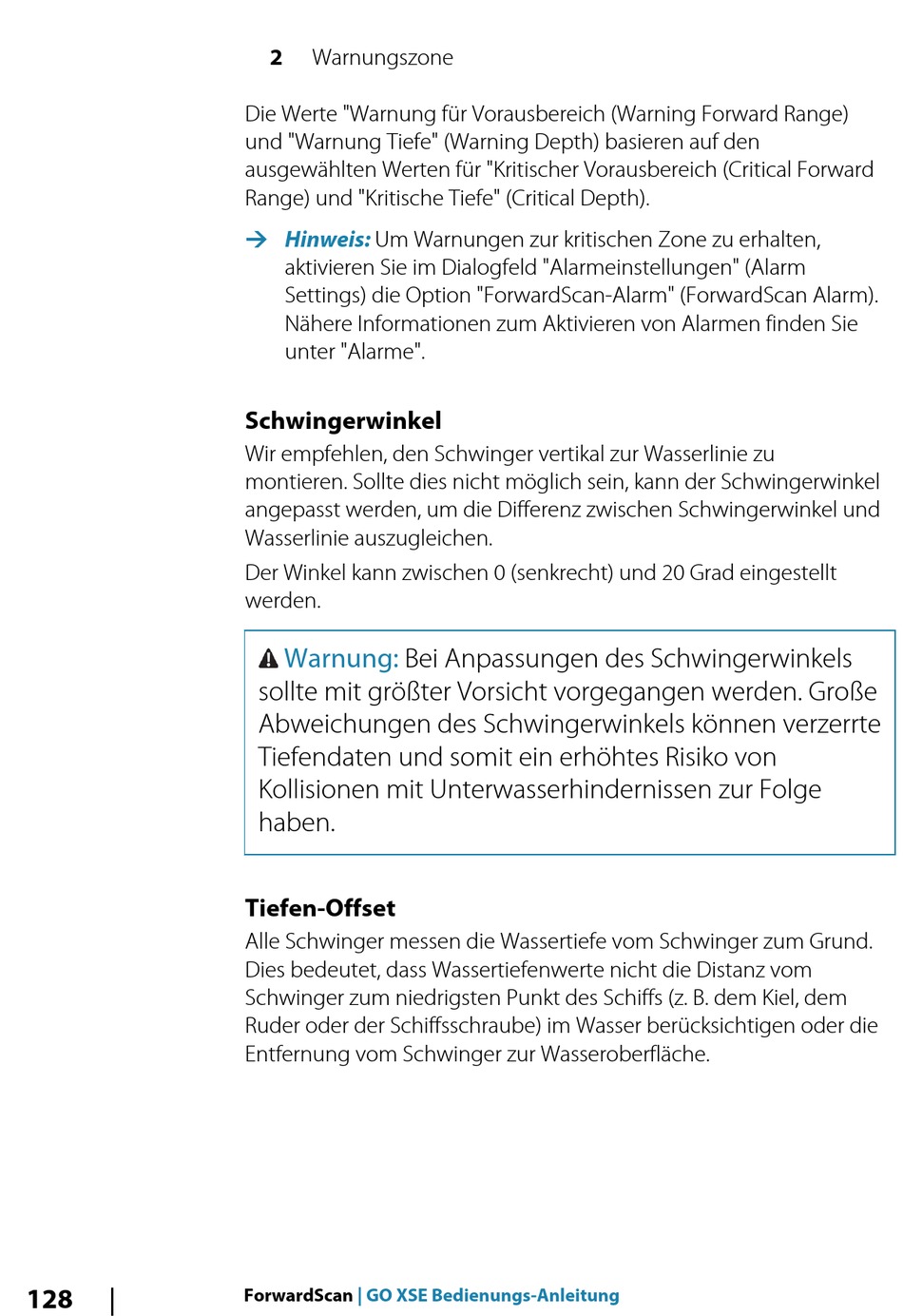

Warnungszone
Die Werte "Warnung für Vorausbereich (Warning Forward Range)
und "Warnung Tiefe" (Warning Depth) basieren auf den
ausgewählten Werten für "Kritischer Vorausbereich (Critical Forward
Range) und "Kritische Tiefe" (Critical Depth).
Ú Hinweis:
Um Warnungen zur kritischen Zone zu erhalten,
aktivieren Sie im Dialogfeld "Alarmeinstellungen" (Alarm
Settings) die Option "ForwardScan-Alarm" (ForwardScan Alarm).
Nähere Informationen zum Aktivieren von Alarmen finden Sie
unter "Alarme".
Schwingerwinkel
Wir empfehlen, den Schwinger vertikal zur Wasserlinie zu
montieren. Sollte dies nicht möglich sein, kann der Schwingerwinkel
angepasst werden, um die Differenz zwischen Schwingerwinkel und
Wasserlinie auszugleichen.
Der Winkel kann zwischen 0 (senkrecht) und 20 Grad eingestellt
werden.
Warnung:
Bei Anpassungen des Schwingerwinkels
sollte mit größter Vorsicht vorgegangen werden. Große
Abweichungen des Schwingerwinkels können verzerrte
Tiefendaten und somit ein erhöhtes Risiko von
Kollisionen mit Unterwasserhindernissen zur Folge
haben.

Tiefen-Offset

Alle Schwinger messen die Wassertiefe vom Schwinger zum Grund.
Dies bedeutet, dass Wassertiefenwerte nicht die Distanz vom
Schwinger zum niedrigsten Punkt des Schiffs (z. B. dem Kiel, dem
Ruder oder der Schiffsschraube) im Wasser berücksichtigen oder die
Entfernung vom Schwinger zur Wasseroberfläche.
ForwardScan | GO XSE Bedienungs-Anleitung
