Auswählen von Kartentypen

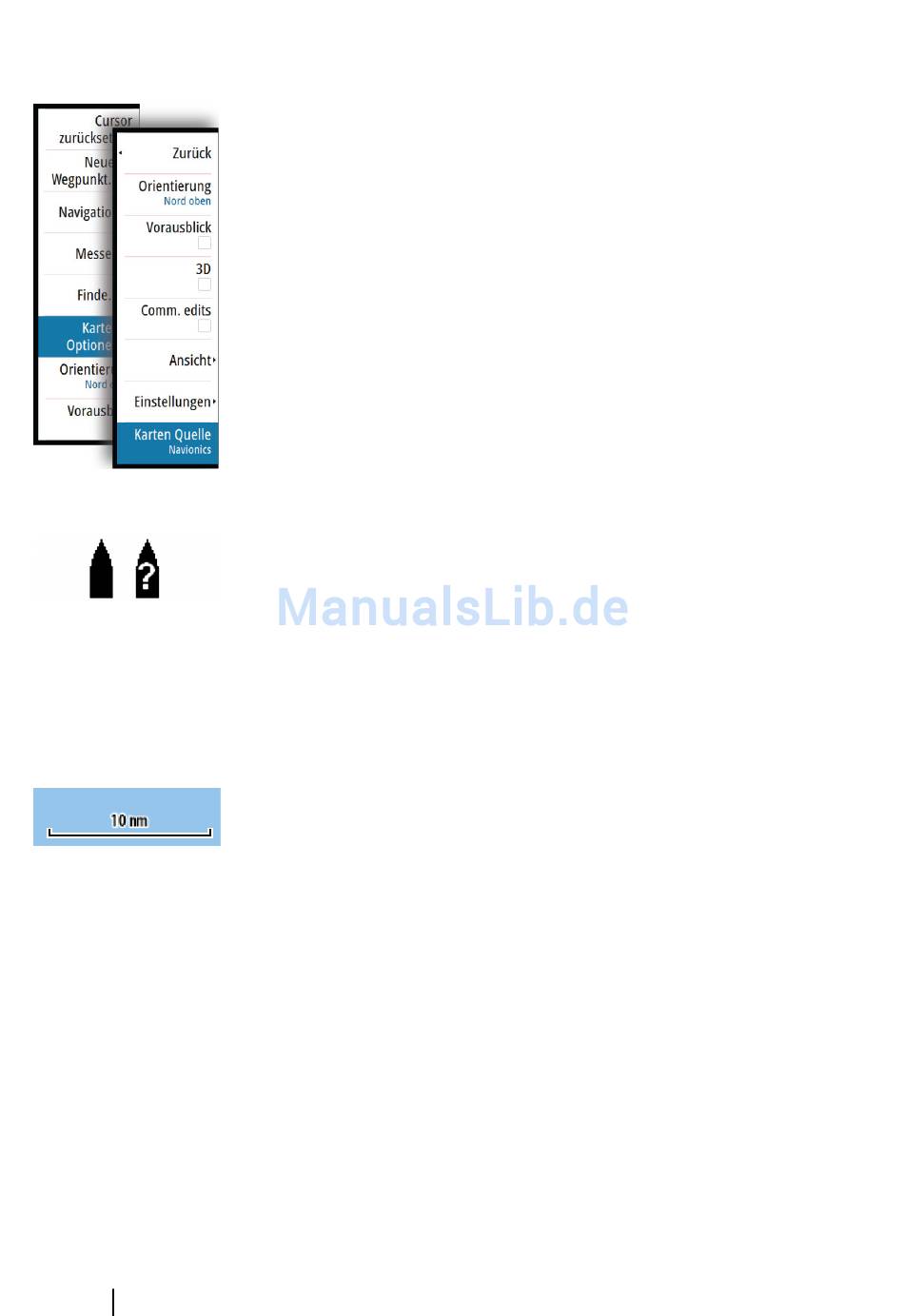

Den Kartentyp legen Sie im Kartenfeld fest, indem Sie einen der
verfügbaren Kartentypen in der Menü-Option Kartenquelle
auswählen.
Wenn Sie mehrere Kartenfelder haben, müssen Sie den Kartentyp
für jedes dieser Kartenfelder einzeln auswählen. Aktivieren Sie eines
der Kartenfelder, und wählen Sie anschließend einen der
verfügbaren Kartentypen in der Menü-Option Kartenquelle aus.
Wiederholen Sie diesen Vorgang für das zweite Kartenfeld und
wählen Sie für dieses Kartenfeld einen alternativen Kartentyp aus.
Wenn identische Karten zur Verfügung stehen – integriert oder über
den Kartensteckplatz –, wählt das System automatisch die
detaillierteste Karte für Ihre angezeigte Region aus.

Schiffssymbol

Wenn das System über eine festgelegte, gültige GPS-Position
verfügt, zeigt das Schiffssymbol Position und Kurs an. Ist kein GPS
verfügbar, enthält das Schiffssymbol ein Fragezeichen.
Kartenmaßstab
Vergrößern und verkleinern Sie eine Karte mit den Zoomfeld-
Symbolen oder indem Sie die Finger zusammen- (verkleinern) bzw.
auseinanderführen (vergrößern).
Kartenbereiche und Distanz-Ringintervalle (sofern aktiviert) werden
in der rechten unteren Ecke des Kartenfeldes angezeigt.

Schwenken der Karte

Sie können die Karte in jede beliebige Richtung verschieben, indem
Sie mit dem Finger auf dem Bildschirm ziehen.
Wählen Sie die Menü-Option Clear Cursor aus, um den Cursor und
das Cursor-Fenster aus dem Bedienfeld zu entfernen. Dabei wird
auch die Schiffsposition auf der Karte zentriert.

Positionieren des Schiffes im Kartenfeld

34
Karten | GO XSE Bedienungs-Anleitung
