Wegpunkt-Ankunftskreis

Der Zielradius legt den Punkt fest, an dem eine Wende gestartet
wird, wenn Sie eine Route navigieren.
Der Ankunftskreis (1) muss an die Bootsgeschwindigkeit angepasst
werden. Je höher die Geschwindigkeit, desto größer der Kreis. Auf
diese Weise soll der Autopilot die Kursänderung rechtzeitig so
einleiten, dass eine sanfte Kurve zum nächsten Schenkel gefahren
werden kann.

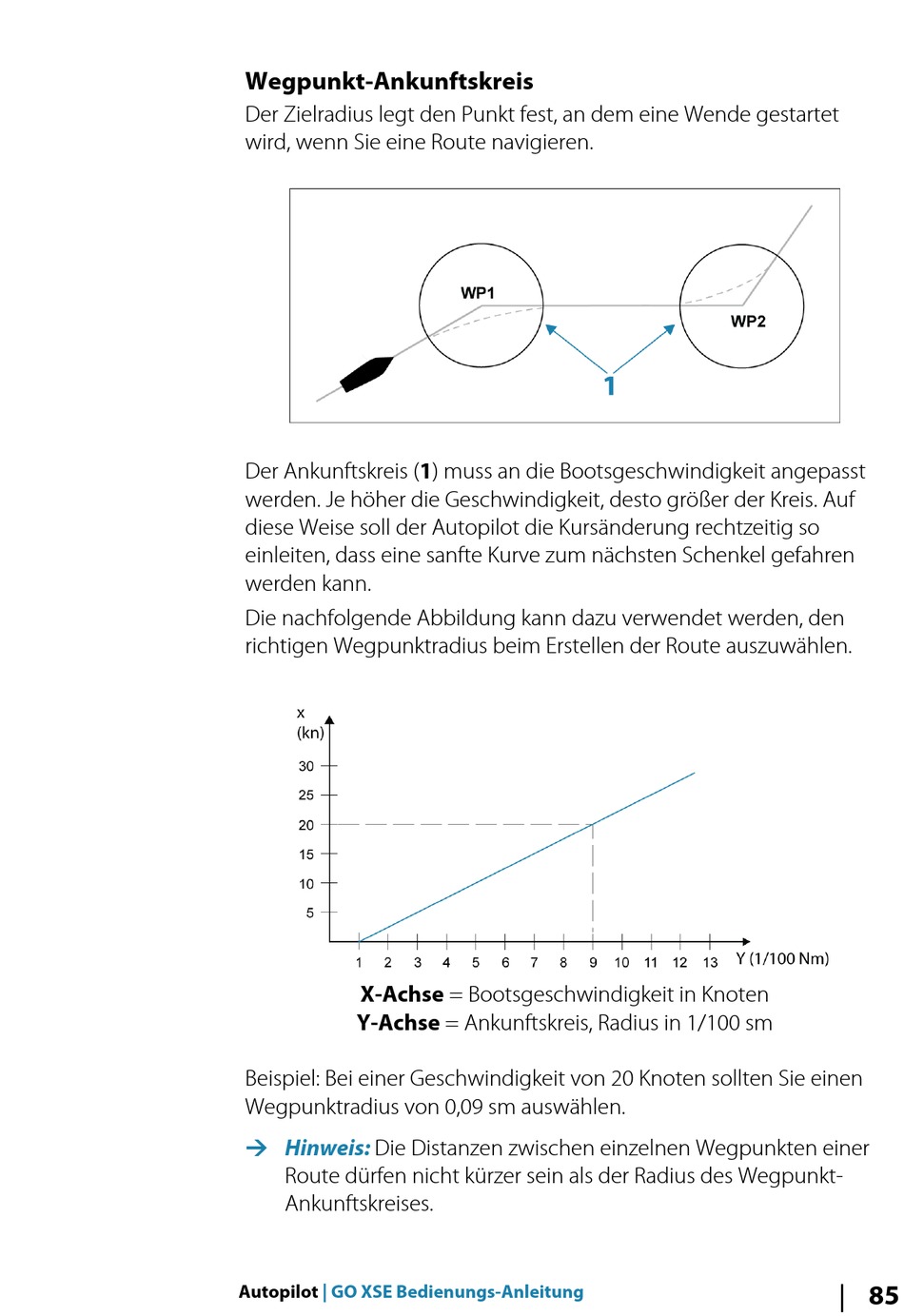

Die nachfolgende Abbildung kann dazu verwendet werden, den
richtigen Wegpunktradius beim Erstellen der Route auszuwählen.
X-Achse = Bootsgeschwindigkeit in Knoten
Y-Achse = Ankunftskreis, Radius in 1/100 sm
Beispiel: Bei einer Geschwindigkeit von 20 Knoten sollten Sie einen
Wegpunktradius von 0,09 sm auswählen.
Ú Hinweis:
Die Distanzen zwischen einzelnen Wegpunkten einer
Route dürfen nicht kürzer sein als der Radius des Wegpunkt-
Ankunftskreises.
