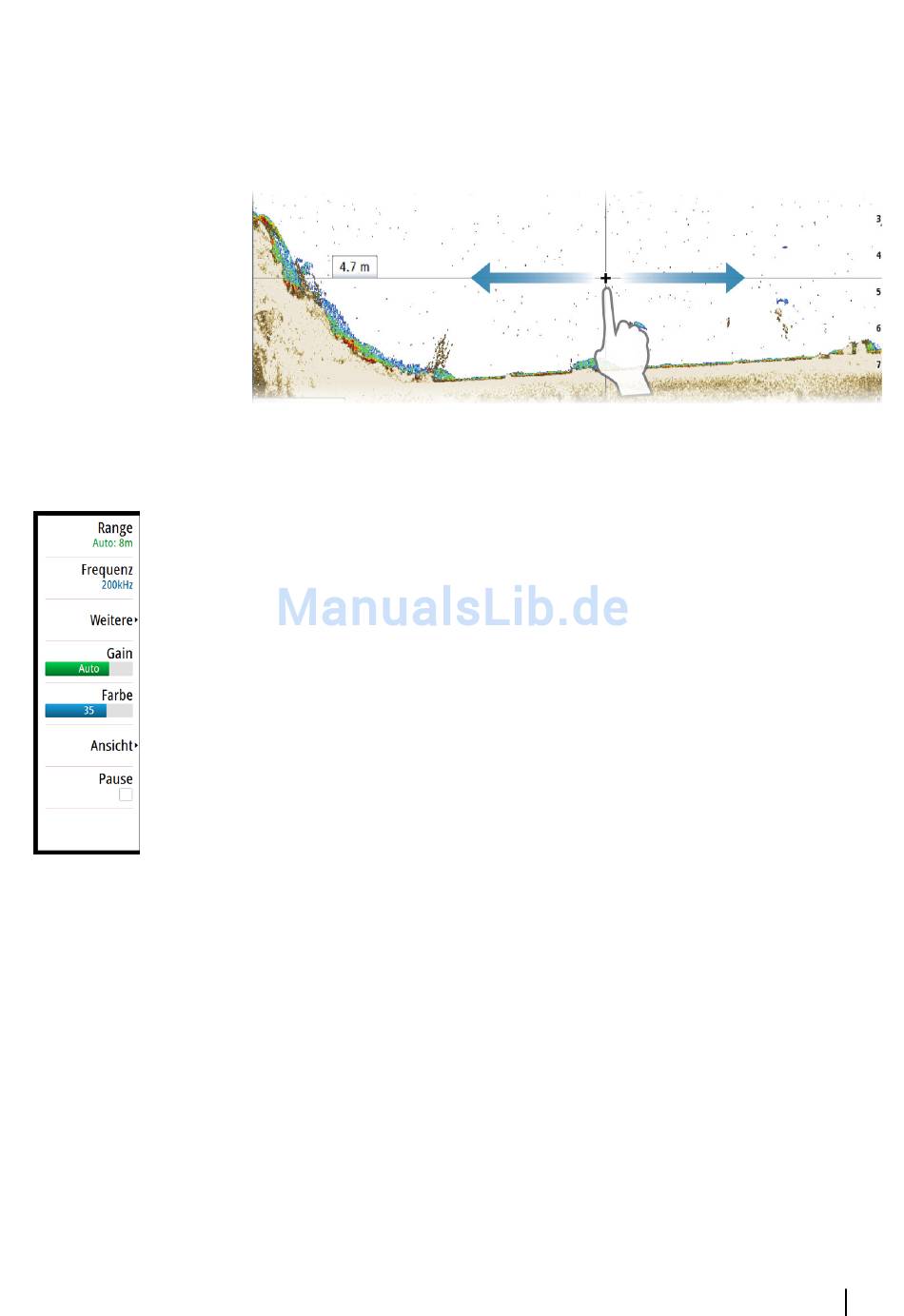

Sie können den Echolotverlauf anzeigen, indem Sie das Bild
verschieben.
Um den normalen Bildlauf wieder zu aktivieren, wählen Sie die
Menü-Option Clear Cursor (Cursor löschen) aus.

Einrichten des Bildes

Verwenden Sie die Echolot Menü-Optionen, um das Bild
einzurichten. Wenn der Cursor aktiv ist, werden einige Optionen im
Echolot Menü durch Cursormodus-Funktionen ersetzt. Tippen Sie
auf Clear Cursor, um zum normalen Echolot Menü
zurückzukehren.
Der Bereich
Die Bereichseinstellung legt die auf dem Bildschirm angezeigte
Wassertiefe fest.
Frequenz
Das Gerät unterstützt verschiedene Schwingerfrequenzen. Welche
Frequenzen verfügbar sind, hängt vom angeschlossenen
Schwinger-Modell ab.
Sie können zwei verfügbare Frequenzen gleichzeitig anzeigen,
indem Sie duale Echolot Felder auf der Startseite auswählen.
Eine Frequenz ist der Ton, den ein Schwinger abgibt. Schwinger
wurden speziell für den Einsatz in verschiedenen
Frequenzbereichen konzipiert, da verschiedene Frequenzen
verschiedene Eigenschaften aufweisen.
• Eine geringe Frequenz, wie z. B. 50 kHz, dringt sehr tief nach
unten. Sie erzeugt einen breiteren Kegel, ist gegenüber Rauschen
jedoch empfindlicher. Sie eignet sich ideal für die
