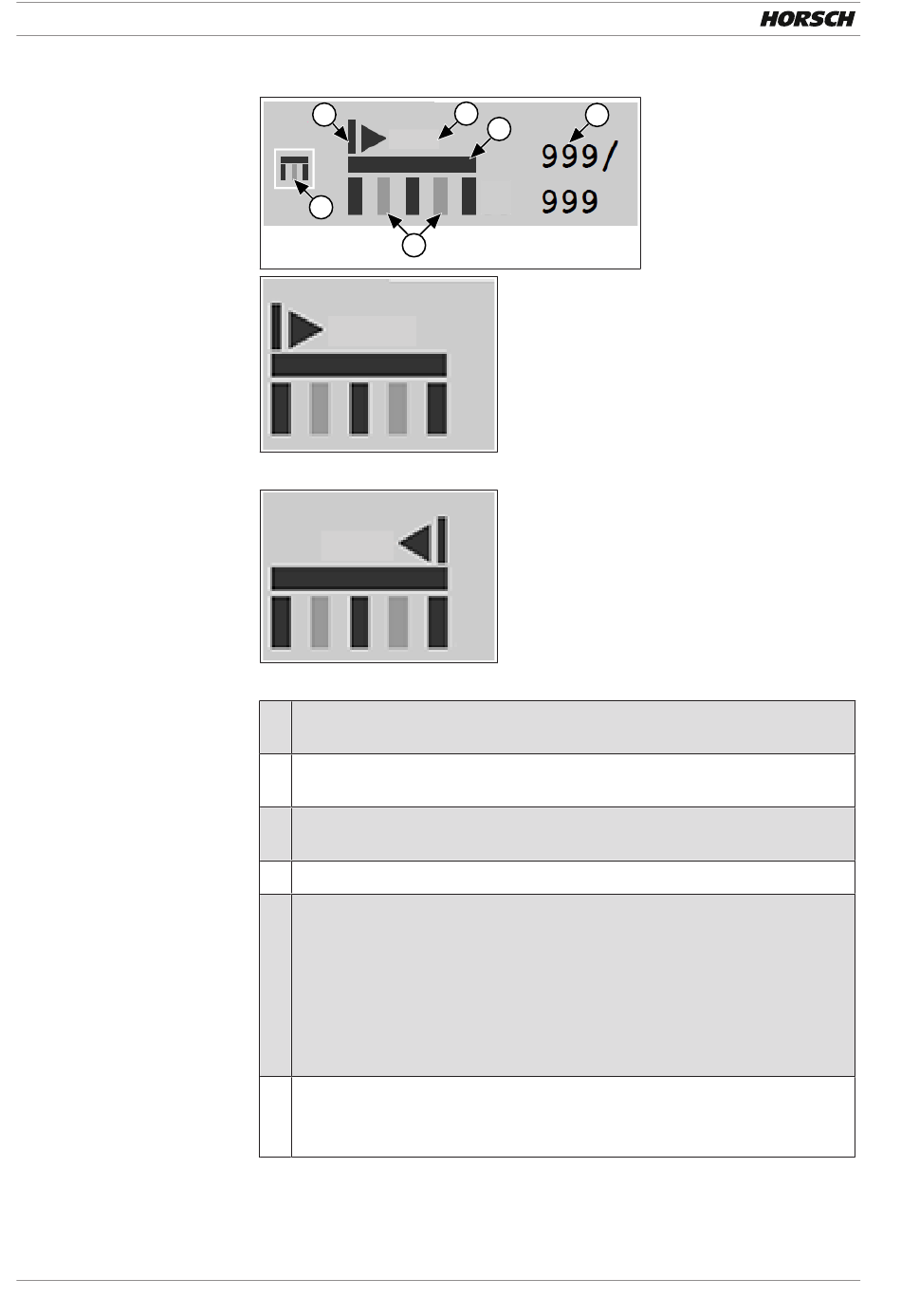

15.13.3 Prozessanzeige Fahrgasse
180
2
130 %
1
6
130 %
Anfangsfeldrand links
130 %
Anfangsfeldrand rechts
1
Durch Betätigung dieses Buttons wird eine andere Prozessanzeige auf diese Ka-
chel gelegt.
2
Der Pfeil zeigt an, ob der Anfangsfeldrand für den ausgewählten Algorithmus
links oder rechts ist.
3
Anzeige der prozentualen Überdosierung in der Fahrgasse, falls diese von 100
% abweicht.
4
Gesamte Arbeitsbreite der Maschine
5
Anzeige des aktuellen Zustands des Fahrgassenrhythmus.
• Der Zähler zeigt die aktuelle Spur des Rhythmus.
• Der Nenner zeigt die Anzahl der Spuren, bis der Rhythmus von neuem be-
ginnt.
• Ist der Fahrgassenrhythmus pausiert, wird hier das Pausesymbol angezeigt.
• Ist der Fahrgassenrhythmus deaktiviert, werden der aktuelle Zähler und der
aktuelle Nenner ausgegraut und das Pausensymbol wird angezeigt.
6
Der linke Balken wird ausgeblendet, wenn links Fahrgassen geschaltet werden.
Der rechte Balken wird ausgeblendet, wenn rechts Fahrgassen geschaltet wer-
den.
3
5
4
60061608 • 01 • 07/2022 • de
