15.5.1 Einzelreihenansicht

15.6 Softkeys und Buttons

142
In der Einzelreihenansicht werden Details zu den Reihen angezeigt.
In den Bargraphen werden, je nach ausgewähltem Informationsgehalt, die verschie-
denen Status des Informationsgehalts durch unterschiedliche Färbung und Füllungs-
grade angezeigt. Die schwarzen Rechtecke oberhalb der Bargraphen zeigen die Teil-
breiten der Maschine an.
4
1
3

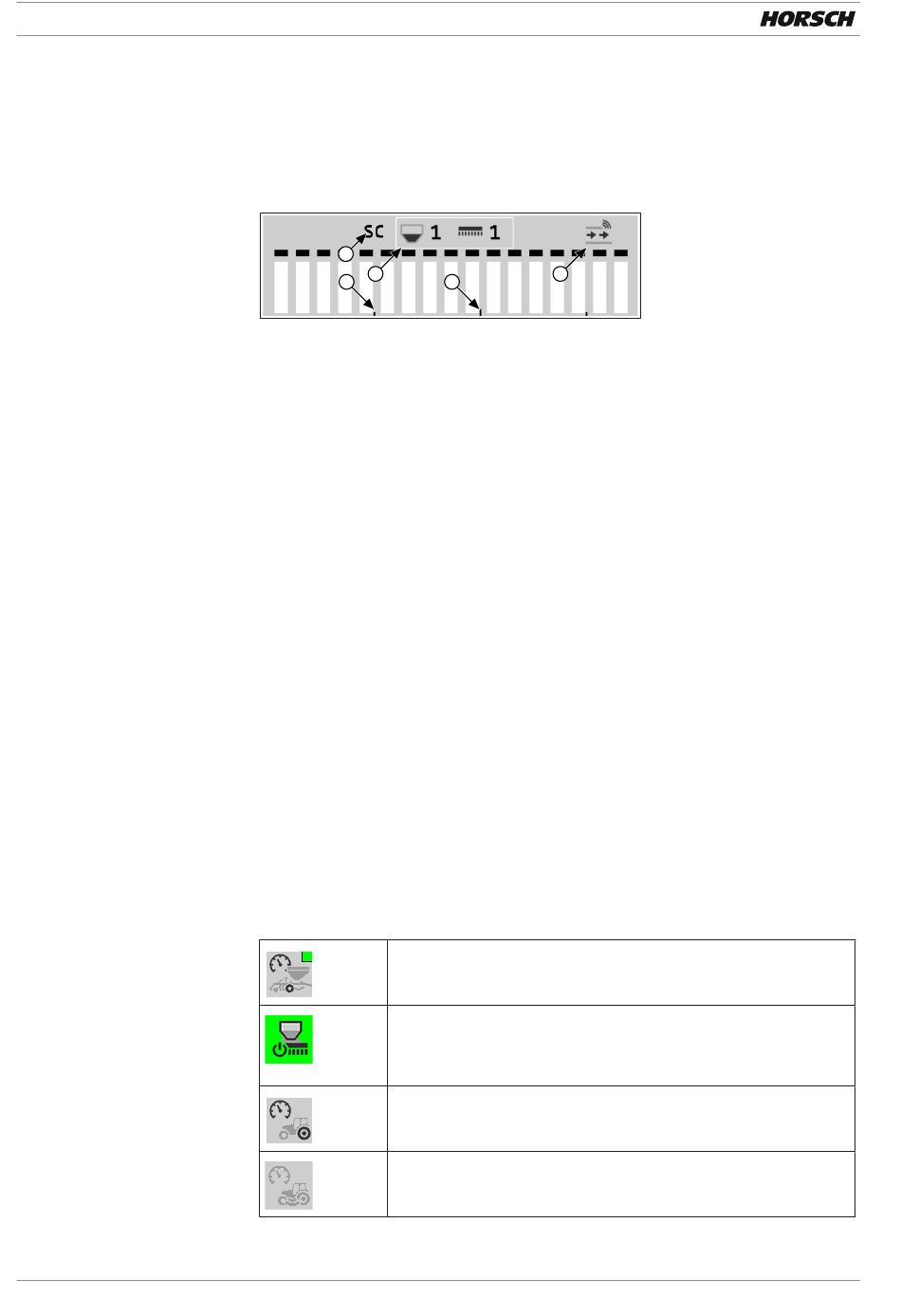

Einzelreihenansicht
1. Gibt es mehrere Booms, den Button Einstellungsansicht (1) drücken, um zwi-
schen den konfigurierten Booms zu wechseln. Neben dem Boom mit der Pro-
duktnummer wird auch der zugehörige Boom mit der Boomnummer ange-
zeigt.
2. Gibt es mehrere Informationsgehalte, mit dem Button (2) auswählen, welche
Informationsgehalte zu diesem Boom angezeigt werden sollen.
Bei Produktbooms wird der Button angezeigt, sofern eine Gutflusskontrolle
konfiguriert ist.
Ist keine Gutflusskontrolle konfiguriert, wird kein Button angezeigt, da kein
weiterer Informationsgehalt vorhanden ist.
3. Zur besseren Übersichtlichkeit wird nach fünf Reihen eine kurze Markierung
(Tickmark) angezeigt.
Nach zehn Reihen wird ein langer Tickmark angezeigt.
Die Tickmarks werden immer angezeigt, auch wenn die Sektionen mit ihren
Reihen abgeschaltet wurden.
4. Das Symbol wird angezeigt, wenn TC-Section Control aktiviert ist.
Softkeys und Buttons werden je nach Ausstattung und Konfiguration der Maschine
angezeigt.
Einige Softkeys wechseln die mögliche Schaltfunktion mit dem Betriebszustand.
Aktivierte oder ausgewählte Softkeys und Buttons werden mit einem grünen Qua-
drat gekennzeichnet. Die jeweilige Funktion ist dann eingeschaltet.
Bei Funktionen, die nicht konfiguriert und daher nicht verfügbar sind, ist der Button
ausgegraut.
Funktion verfügbar und eingeschaltet.
Funktion verfügbar und eingeschaltet.
Der Hauptschalter der Sämaschine stellt eine Ausnahme dar und
wird vollständig grün hinterlegt.
Funktion verfügbar und ausgeschaltet.
Funktion nicht verfügbar, deshalb nicht anwählbar und ausge-
graut.
