11 | Zusatzausrüstung
Umschaltbox mit zwei
Kippschaltern
116
1
3
4
5
6
7
8
9

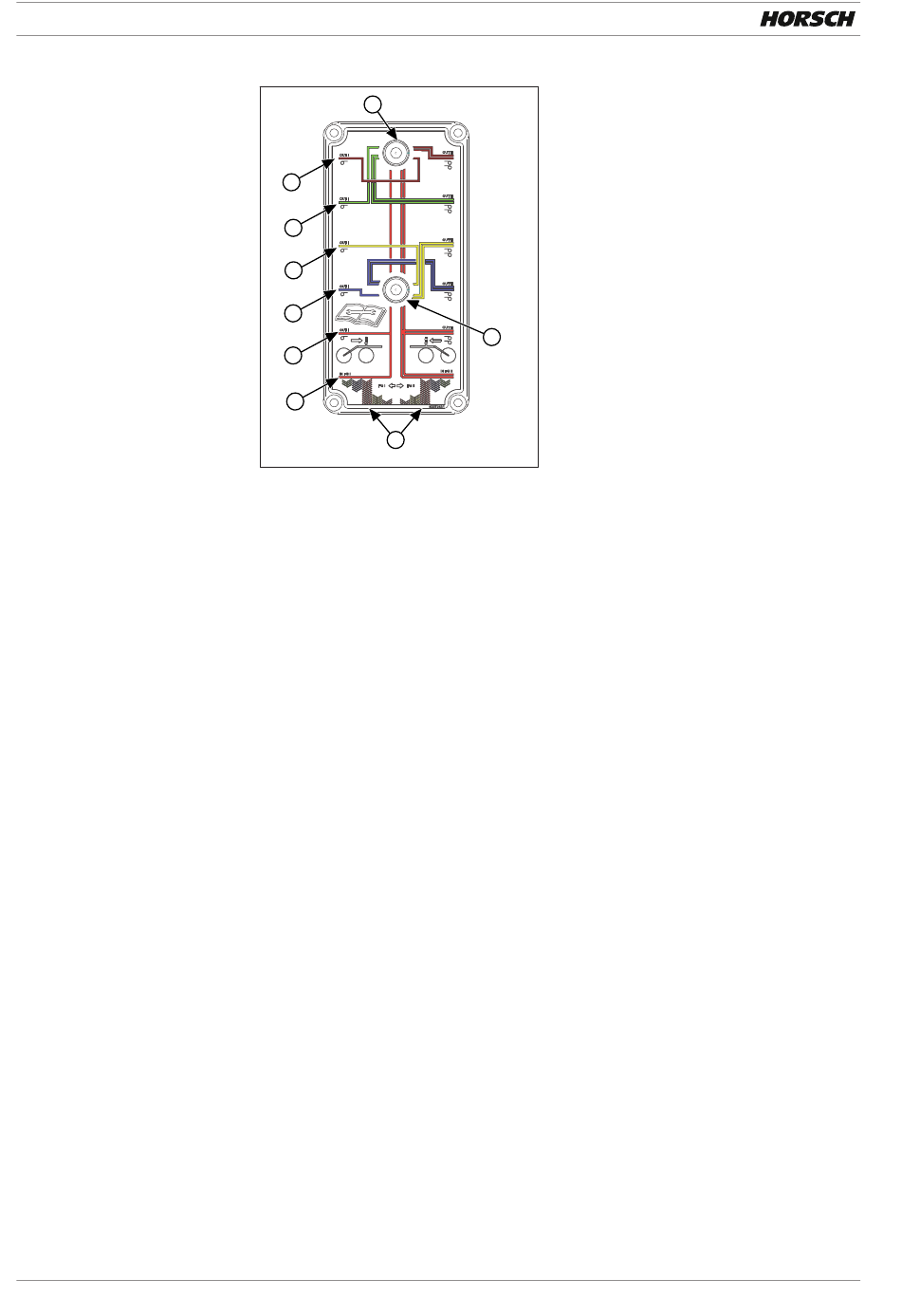

Aufkleber Umschaltbox (2 Kippschalter)
1
Schalter S1
(mögliche Schaltstellungen links/ Mit-te/rechts)
2
Schalter S2
(mögliche Schaltstellungen links/ Mit-te/rechts)
3
Ausgang braun (links/FG1)
4
Ausgang grün (links/FG1)
5
Ausgang gelb (links/FG1)
6
Ausgang blau (links/FG1)
7
Ausgang rot (links/FG1)
8
Eingang rot (links/FG1)
9
Auswirkung der Schaltstellung auf Spurweite/Reifenbreite (Farbzuordnung
beachten)
Ausgänge rechts/FG2 analog auf der gegenüberliegenden Seite
Die Farben der Ausgänge sind den Farben der Kabelbinder an den entsprechenden
Reihen zugeordnet.
Die folgende Übersicht zeigt die sich abhängig von den Schalterstellungen ergeben-
den Fahrgassen-Konfigurationen.
2
60061608 • 01 • 07/2022 • de
