7.5.4 Eigensichere HART-Schnittstelle anschließen
50 / 114
RHE42 Coriolis-Transmitter anschließen
Für analoge Ausgänge mit HART-Kommunikation wird
ein parallel geschalteter Lastwiderstand von 250 W
empfohlen.

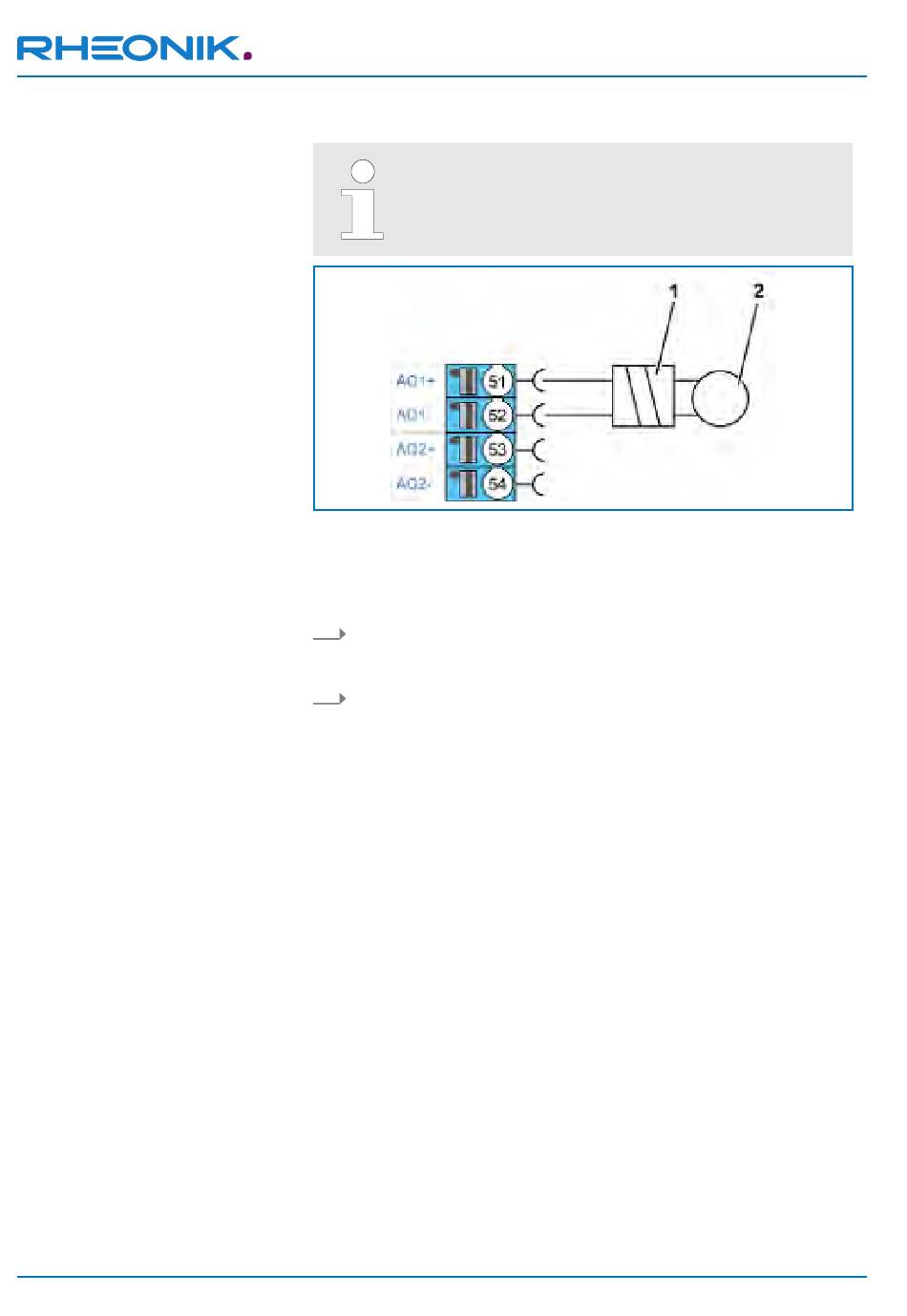

Abb. 22: Anschluss HART-Schnittstelle
1 HART-Transparenter Speisetrenner
2 HART-Modem (plus Versorgung)
51 Anschluss analoger Ausgang 1 (+)
52 Anschluss analoger Ausgang 1 (-)
1. Schließen Sie den HART-Transparenten Speisetrenner (1) an den
Anschluss analoger Ausgang 1 (+) (51) und an den Anschluss ana-
loger Ausgang 1 (-) (52) an.
2. Verbinden Sie den HART-Transparenten Speisetrenner (1) und das
HART-Modem (2). Beachten Sie die mitgelieferten Anleitungen.
