RHE42 Coriolis-Transmitter anschließen
7.4.4 Nicht eigensichere HART-Schnittstelle anschließen
7.5 Anschlusspläne eigensichere Ein-, Ausgänge
7.5.1 Eigensichere analoge Ausgänge anschließen
Für analoge Ausgänge mit HART-Kommunikation wird
ein parallel geschalteter Lastwiderstand von 250 W
empfohlen.

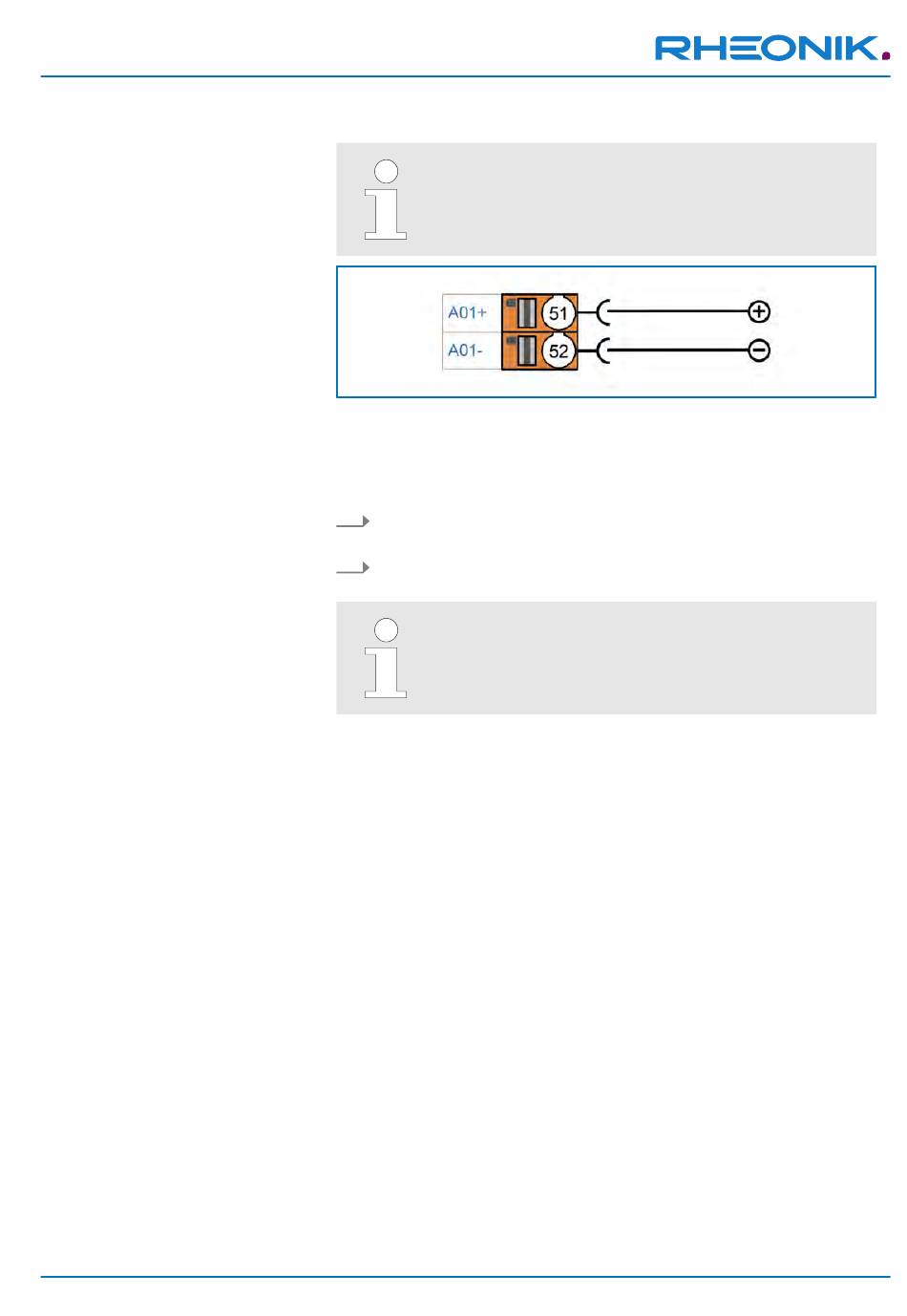

Abb. 18: Anschluss HART-Schnittstelle
51 Anschluss passiver analoger Ausgang 1 (+) (für HART-Kommunika-
tion)
52 Anschluss passiver analoger Ausgang 1 (-) (für HART-Kommunika-
tion)
1. Schließen Sie den positiven Anschluss HART-Modem an den
Anschluss passiver analoger Ausgang 1 (+) (51) an.
2. Schließen Sie den negativen Anschluss HART-Modem an den
Anschluss passiver analoger Ausgang 1 (-) (52) an.
Die HART-Schnittstelle kann auch als aktiver Ausgang
konfiguriert werden. Anschluss siehe:
„Nicht eigensichere analoge Ausgänge anschließen"
auf Seite
Die eigensicheren analogen Ausgänge dürfen nur in Verbindung mit
zertifizierten Barrieren/Speisetrennern betrieben werden.
Nachfolgend ist der Anschluss des eigensicheren analogen Ausgangs
1 beschrieben. Der eigensichere analoge Ausgang 2 kann in gleicher
Weise angeschlossen werden.
RHE 42 Coriolis Transmitter
43.
Kapitel 7.4.1
⮫
47 / 114
