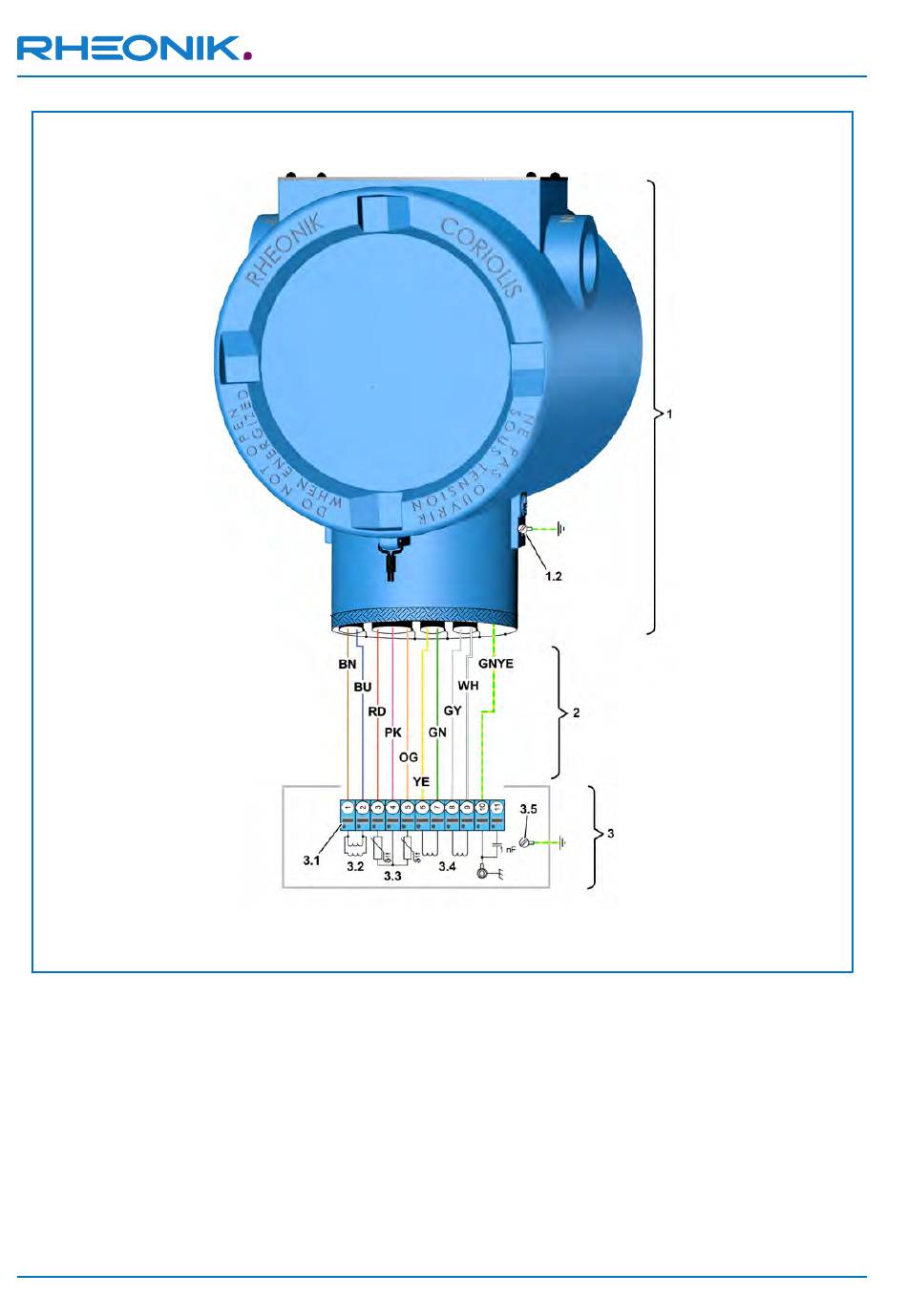

Abb. 6: Anschlussplan RHE42-R* Coriolis-Transmitter an RHM Coriolis-Sensor
1 RHE42 Coriolis-Transmitter
1.2 Erdungspunkt
2 Verbindungskabel (ARHE-Cx)
3 RHM Coriolis-Sensor
3.1 Anschlussklemme
3.2 Antriebsspule
3.3 Temperatursensoren
3.4 Aufnahmespulen
3.5 Massepunkt Gehäuse
BN Braunes Kabel
30 / 114
RHE42 Coriolis-Transmitter anschließen
BU Blaues Kabel
GN Grünes Kabel
GNYE Grün/gelbes Kabel
GY Graues Kabel
OG Orangenes Kabel
PK Pinkes Kabel
RD Rotes Kabel
WH Weißes Kabel
YE Gelbes Kabel
