7.3.4 Foundation Fieldbus / Profibus Schnittstelle anschließen
42 / 114
RHE42 Coriolis-Transmitter anschließen

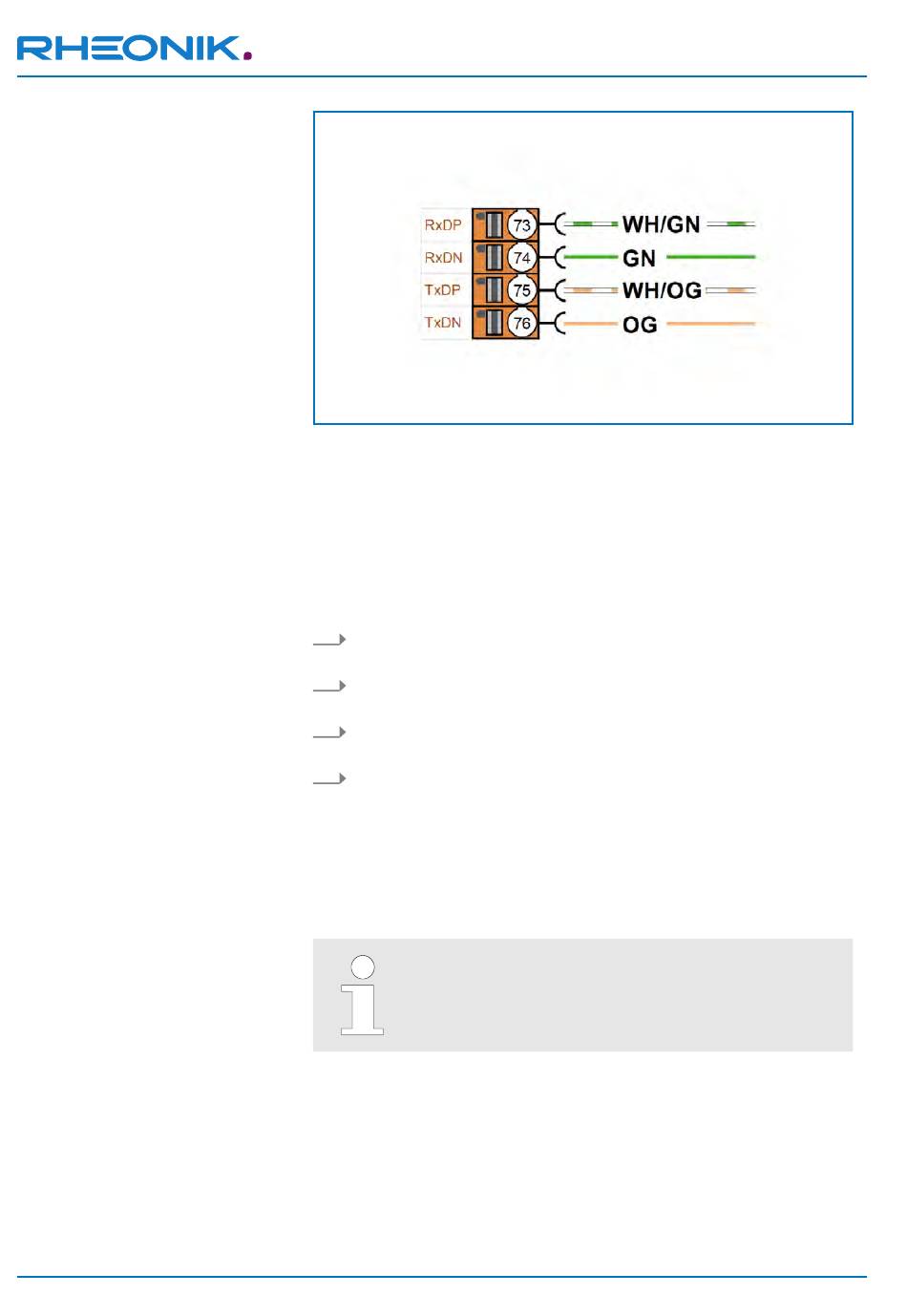

Abb. 13: Anschluss MODBUS TCP Schnittstelle mit CAT5 Kabel gemäß
TIA-568B
73 Anschluss Modbus TCP RxD+
74 Anschluss Modbus TCP RxD-
75 Anschluss Modbus TCP TxD+
76 Anschluss Modbus TCP TxD-
GN Grünes Modbuskabel
OG Orangenes Modbuskabel
WH/GN Weiß/grünes Modbuskabel
WH/OG Weiß/orangenes Modbuskabel
1. Schließen Sie das weiß/grüne Modbuskabel (WH/GN) an den
Anschluss Modbus TCP RxD+ (73) an.
2. Schließen Sie das grüne Modbuskabel (GN) an den Anschluss
Modbus TCP RxD- (74) an.
3. Schließen Sie das weiß/orangene Modbuskabel (WH/OG) an den
Anschluss Modbus TCP TxD+ (75) an.
4. Schließen Sie das orangene Modbuskabel (OG) an den Anschluss
Modbus TCP TxD- (76) an.
Der Foundation Fieldbus FFH1 (FISCO) und der Profibus PA (FISCO)
dürfen nur in Verbindung mit zertifizierten Barrieren/Speisetrennern
betrieben werden.
Die Barriere/Speisetrenner ist bei einem FISCO-Bus-
system integriert.
RHE 42 Coriolis Transmitter
