RHE42 Coriolis-Transmitter anschließen

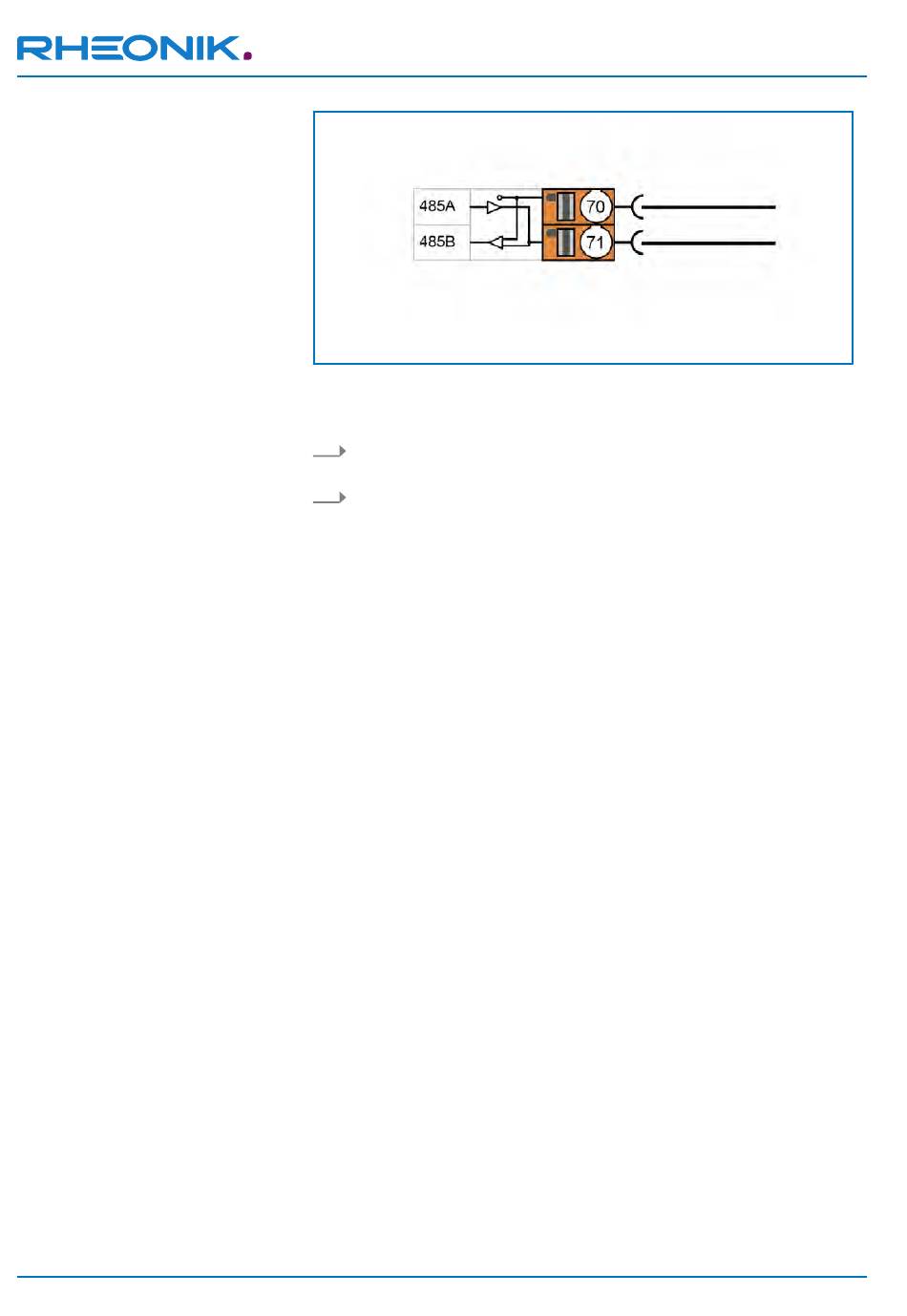

Abb. 11: Anschluss RS485 Schnittstelle
70 Anschluss RS 485 (+)
71 Anschluss RS 485 (-)
1. Schließen Sie den Anschluss Tx+ /Rx+ an den Anschluss RS 485
(+) (70) an.
2. Schließen Sie den Anschluss Tx- /Rx- an den Anschluss RS 485
(-) (71) an.
