RHE42 Coriolis-Transmitter anschließen
7.3 Anschlusspläne Spannungsversorgung, RS485 und Modbus TCP
7.3.1 Spannungsversorgung anschließen
7.3.2 RS485 Schnittstelle anschließen
9. Drehen Sie den Deckel (D), z. B. mit einem Bandschlüssel, auf den
RHE42 Coriolis-Transmitter (A).
Der RHE42 Coriolis-Transmitter benötigt eine geregelte Gleichstromver-
sorgung von 12 bis 24 V ±10 %.
Die Leistungsaufnahme beträgt 2 bis maximal 4 W.

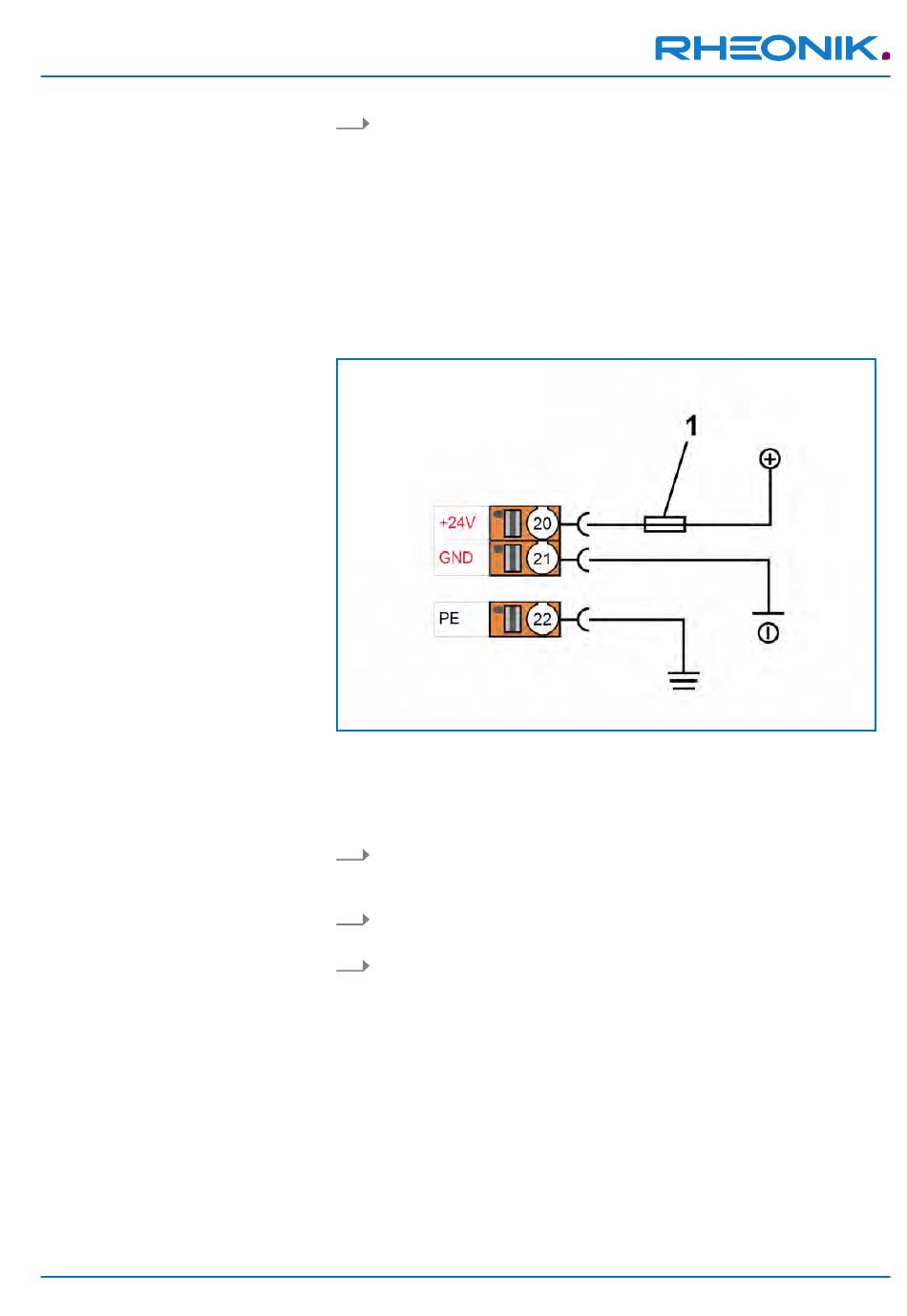

Abb. 10: Anschluss Spannungsversorgung
1 Sicherung (passend zum verwendeten Kabel, max. 10 A)
20 Anschluss +24 V
21 Anschluss Masse
22 Anschluss Schutzleiter
1. Schließen Sie den positiven Gleichstromanschluss der Stromver-
sorgung an den Anschluss +24 V (20) an und sichern Sie ihn mit
einer Sicherung (1) ab.
2. Schließen Sie den negativen Gleichstromanschluss der Stromver-
sorgung an den Anschluss Masse (21) an.
3. Schließen Sie einen Schutzleiter an einem entsprechenden Vertei-
lerpunkt und an den Anschluss Schutzleiter (22) an.
Die RS485-Schnittstelle dient der digitalen Kommunikation, zur Fern-
steuerung und zum Datenaustausch. Sie verwendet das Modbus-Proto-
koll für die permanente Verbindung zu einer Überwachungssteuerung.
RHE 42 Coriolis Transmitter
39 / 114
