Anschluss Schalter (A)
Anschluss Treiber (B)
46 / 114
RHE42 Coriolis-Transmitter anschließen
Nachfolgend ist der Anschluss des digitalen Eingangs 1 beschrieben.
Der digitale Eingang 2 kann in gleicher Weise angeschlossen werden.

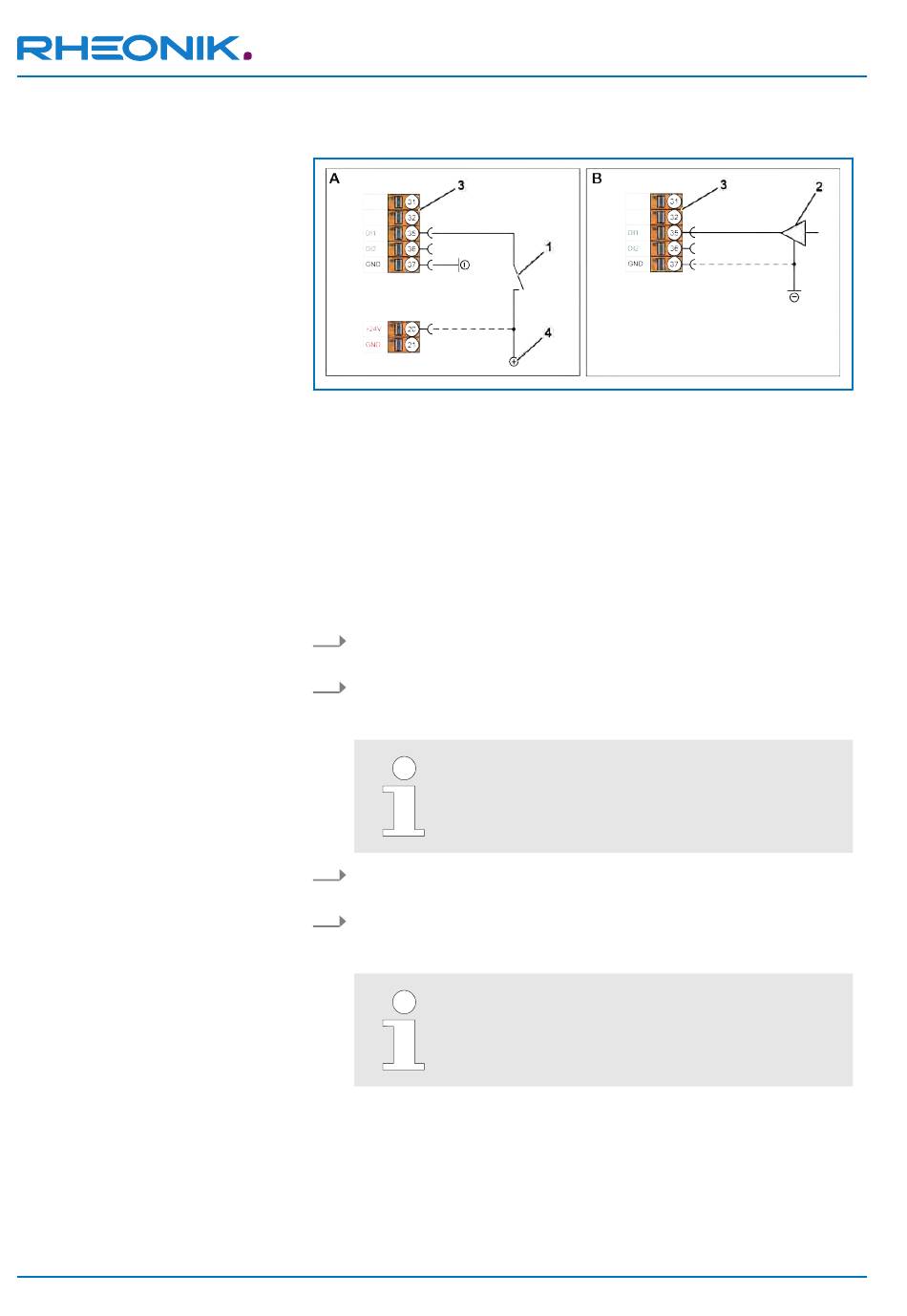

Abb. 17: Anschluss digitale Eingänge (nicht eigensicher)
A
Anschluss Schalter
B
Anschluss Treiber
1
Schalter
2
Treiber
3
Anschlussklemme
4
+24 V Spannungsversorgung
20 Anschluss +24 V
35 Anschluss passiver digitaler Eingang 1 (Ausführung B1, EB, EA, S1,
1H)
36 Anschluss passiver digitaler Eingang 2 (Ausführung B1, EB)
37 Anschluss Masse (digitale Ein- und Ausgänge)
1.
Schließen Sie eine geeignete +24 V Spannungsversorgung (4) an
den Anschluss passiver digitaler Eingang 1 (35) an.
2.
Schließen Sie die Masse der externen +24 V Spannungsversor-
gung (4) an den Anschluss Masse (37) an (nur bei Verwendung
einer externen +24 V Spannungsversorgung (4)).
Bei Spannungsversorgung über den RHE42 Cori-
olis-Transmitter, den Anschluss Masse nicht ver-
binden.
1.
Schließen Sie den Ausgang ihres Treibers (2) an den Anschluss
passiver digitaler Eingang 1 (35) an.
2.
Schließen Sie die Masse des Treibers (2) an den Anschluss Masse
(37) an, wenn die Massen von Treiber (2) und RHE42 Coriolis-
Transmitter nicht über die Spannungsversorgung verbunden sind.
Bei Spannungsversorgung über den RHE42 Cori-
olis-Transmitter, den Anschluss Masse nicht ver-
binden.
