RHE42 Coriolis-Transmitter montieren
6.2 RHE42 Coriolis-Transmitter an Rohr montieren (RHE42-R*)
Die Montage ist nur mit dem Zubehör ARHE42-H möglich.
Das Rohr zur Montage des RHE42 Coriolis-Transmitters muss aus Metall
sein und einen Durchmesser von mindestens 2 Zoll / 50 mm haben.

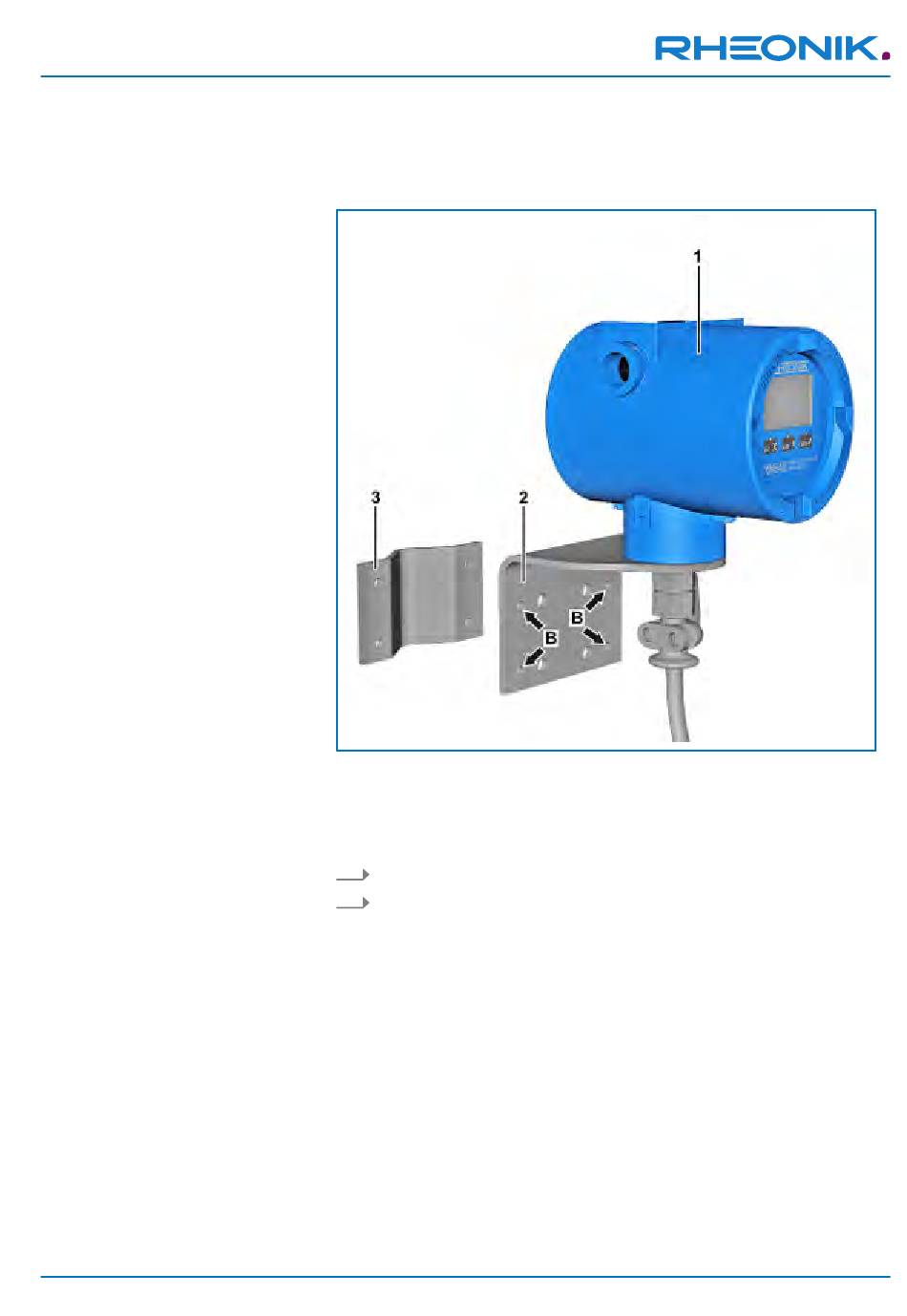

Abb. 5: RHE42-R* mit Halter für Rohrmontage
1 RHE42 Coriolis-Transmitter (RHE42-R*)
2 Montagewinkel (im Lieferumfang enthalten)
3 Gegenhalter (für Rohrmontage)
B Befestigungslöcher Ø 6,6 mm
1. Positionieren Sie den RHE42 Coriolis-Transmitter (1) an dem Rohr.
2. Befestigen Sie den RHE42 Coriolis-Transmitter (1) mit Montage-
winkel (2) und Gegenhalter (3) mit den mitgelieferten Schrauben
und Muttern am Rohr. Verwenden Sie dabei die Befestigungslö-
cher Ø 6,6 mm (B).
