RHE42 Coriolis-Transmitter anschließen
7.4 Anschlusspläne nicht eigensichere Ein-, Ausgänge
7.4.1 Nicht eigensichere analoge Ausgänge anschließen
Betrieb als aktiver Ausgang
(A) (beispielhaft für beide ana-
logen Ausgänge beschrieben)

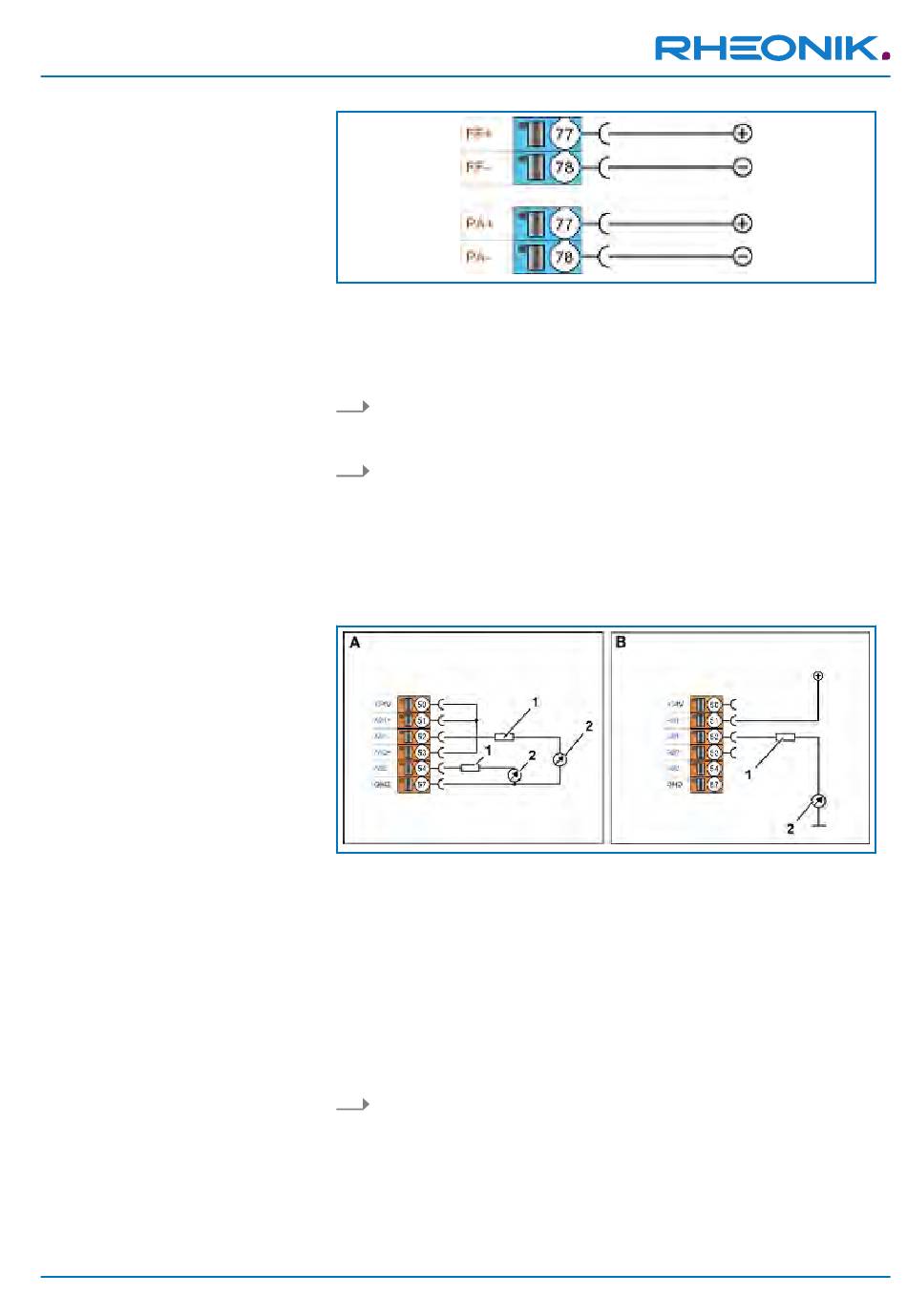

Abb. 14: Anschluss Foundation Fieldbus / Profibus Schnittstelle
77 Anschluss Foundation Fieldbus FFH1 (FISCO) (+) (Ausführung FF, F2)
78 Anschluss Foundation Fieldbus FFH1 (FISCO) (-) (Ausführung FF, F2)
77 Anschluss Profibus PA (FISCO) (+) (Ausführung PA, P2)
78 Anschluss Profibus PA (FISCO) (-) (Ausführung PA, P2)
1. Schließen Sie den positiven Ausgang des FISCO-Bussystems an
den Anschluss Foundation Fieldbus FFH1 / Profibus PA (FISCO) (+)
(77) an.
2. Schließen Sie den negativen Ausgang des FISCO-Bussystems an
den Anschluss Foundation Fieldbus FFH1 / Profibus PA ((FISCO) (-)
(78) an.
Abb. 15: Anschluss analoge Ausgänge (nicht eigensicher)
A Betrieb als aktiver Ausgang
B Betrieb als passiver Ausgang
1 Schutzwiderstand
2 Lokale Anzeige/SPS/Überwachungssteuerung
50 Anschluss
+24 V (Ausgang für aktive Verdrahtung der analogen Ausgänge)
51 Anschluss passiver analoger Ausgang 1 (+)
52 Anschluss passiver analoger Ausgang 1 (-)
53 Anschluss passiver analoger Ausgang 2 (+)
54 Anschluss passiver analoger Ausgang 2 (-)
57 Anschluss Masse (analoge Ausgänge)
1. Verbinden Sie den Anschluss passiver analoger Ausgang 1 (+) (51)
und den Anschluss passiver analoger Ausgang 2 (+) (53) mit dem
Anschluss +24 V (50).
