RHE42 Coriolis-Transmitter anschließen
7.5.3 Eigensichere digitale Eingänge anschließen

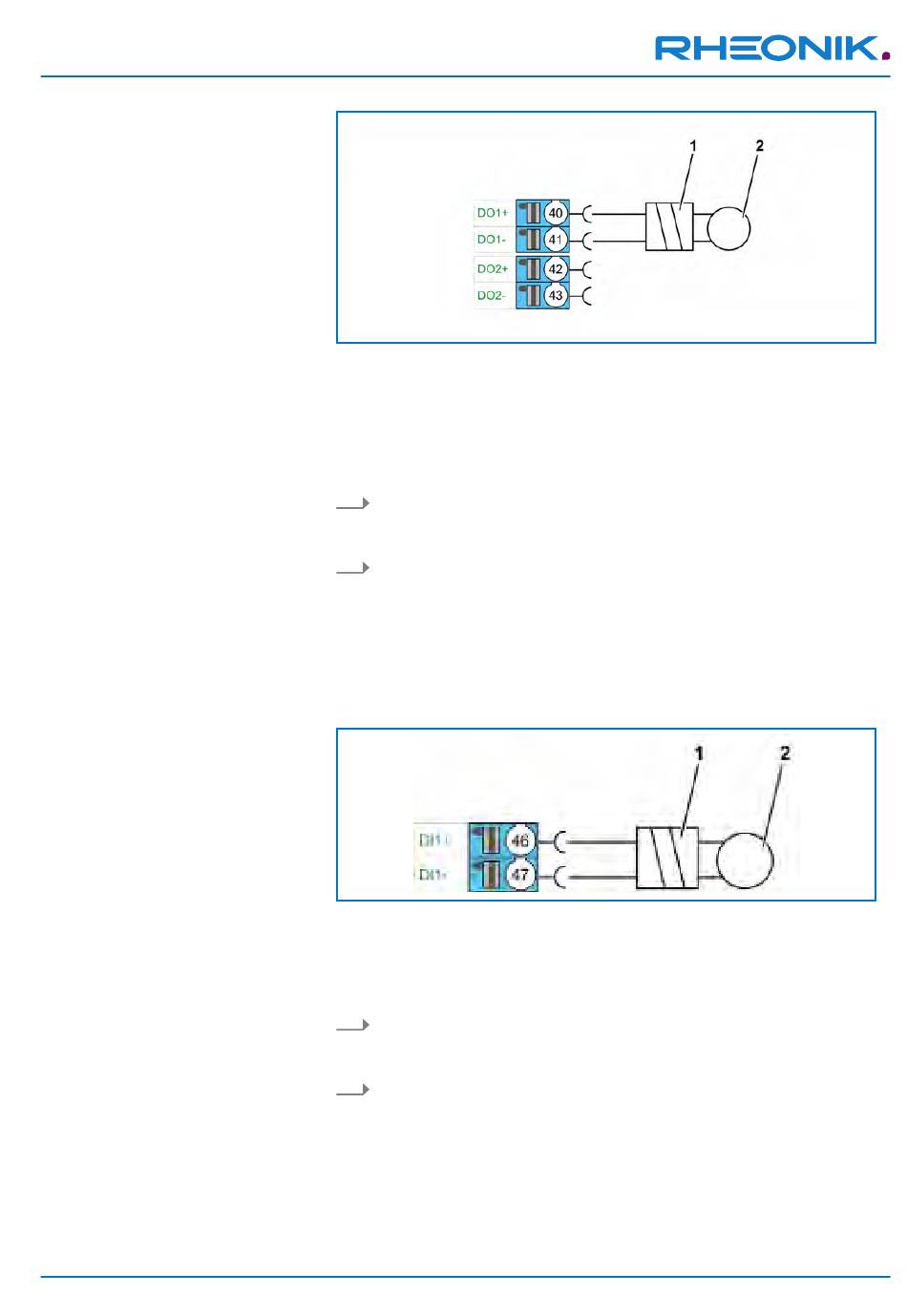

Abb. 20: Anschluss digitale Ausgänge (eigensicher)
1 Zertifizierte Barriere/Speisetrenner
2 Lokale Anzeige/SPS/Überwachungssteuerung
40 Anschluss digitaler Ausgang 1 (+)
41 Anschluss digitaler Ausgang 1 (-)
42 Anschluss digitaler Ausgang 2 (+)
43 Anschluss digitaler Ausgang 2 (-)
1. Schließen Sie eine zertifizierte Barriere/Speisetrenner (1) an den
Anschluss digitaler Ausgang 1 (+) (40) und den Anschluss digitaler
Ausgang 1 (-) (41) an.
2. Schließen Sie die zertifizierte Barriere/Speisetrenner (1) gemäß
zugehörigem Datenblatt an die lokale Anzeige/SPS/Überwa-
chungssteuerung (2) an.
Die eigensicheren digitalen Eingänge dürfen nur in Verbindung mit zer-
tifizierten Barrieren/Speisetrennern betrieben werden.
Abb. 21: Anschluss digitale Eingänge (eigensicher)
1 Zertifizierte Barriere/Speisetrenner
2 Lokale Anzeige/SPS/Überwachungssteuerung
46 Anschluss digitaler Eingang (+)
47 Anschluss digitaler Eingang (-)
1. Schließen Sie eine zertifizierte Barriere/Speisetrenner (1) an den
Anschluss digitaler Eingang 1 (+) (46) und den Anschluss digitaler
Eingang 1 (-) (47) an.
2. Schließen Sie die zertifizierte Barriere/Speisetrenner (1) gemäß
zugehörigem Datenblatt an die lokale Anzeige/SPS/Überwa-
chungssteuerung (2) an.
RHE 42 Coriolis Transmitter
49 / 114
