RHE42 Coriolis-Transmitter anschließen

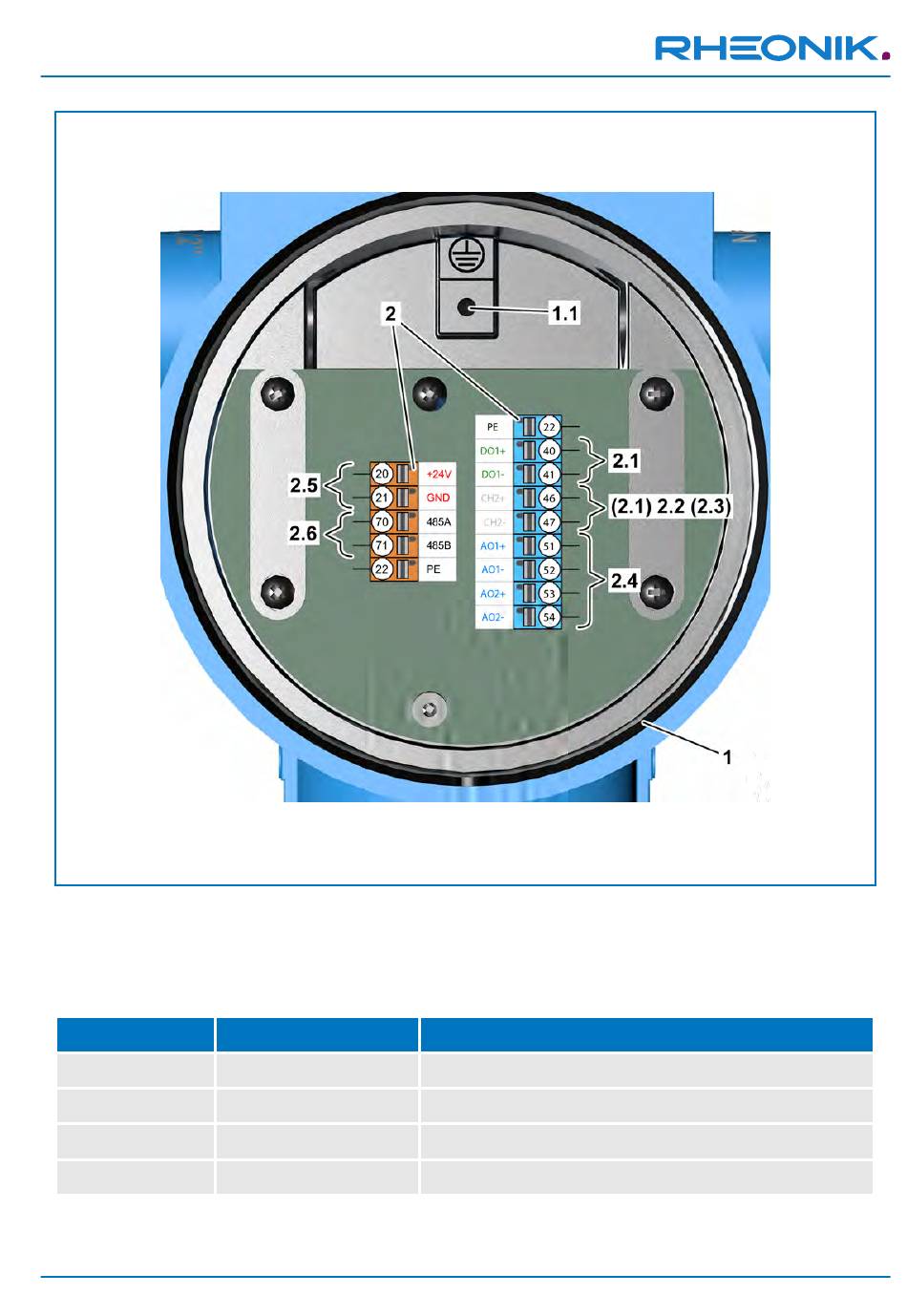

Abb. 8: Anschlussplan RHE42-R* Coriolis-Transmitter (eigensicher)
1 RHE42 Coriolis-Transmitter
1.1 Masseschraube Schirmanschluss
2 Anschlussklemmen
2.1 Digitale Ausgänge (eigensicher)
2.2 Digitale Eingänge (eigensicher)
Klemme
20
21
22
70
Signal
+24 V
GND
PE
485A
RHE 42 Coriolis Transmitter
2.3 Fieldbus (eigensicher)
2.4 Analoge Ausgänge (eigensicher)
2.5 Spannungsversorgung RHE42 Coriolis-Trans-
mitter (nicht eigensicher)
2.6 RS 485 Schnittstelle (nicht eigensicher)
Benennung
Versorgung +24 V
Masse
Schutzleiter
RS 485 Anschluss (+)
