RHE42 Coriolis-Transmitter anschließen
7.2 Spannungsversorgung, Aus-/Eingänge und Signalkabel am RHE42
Coriolis-Transmitter anschließen
Belegung bei nicht eigensicheren I/O

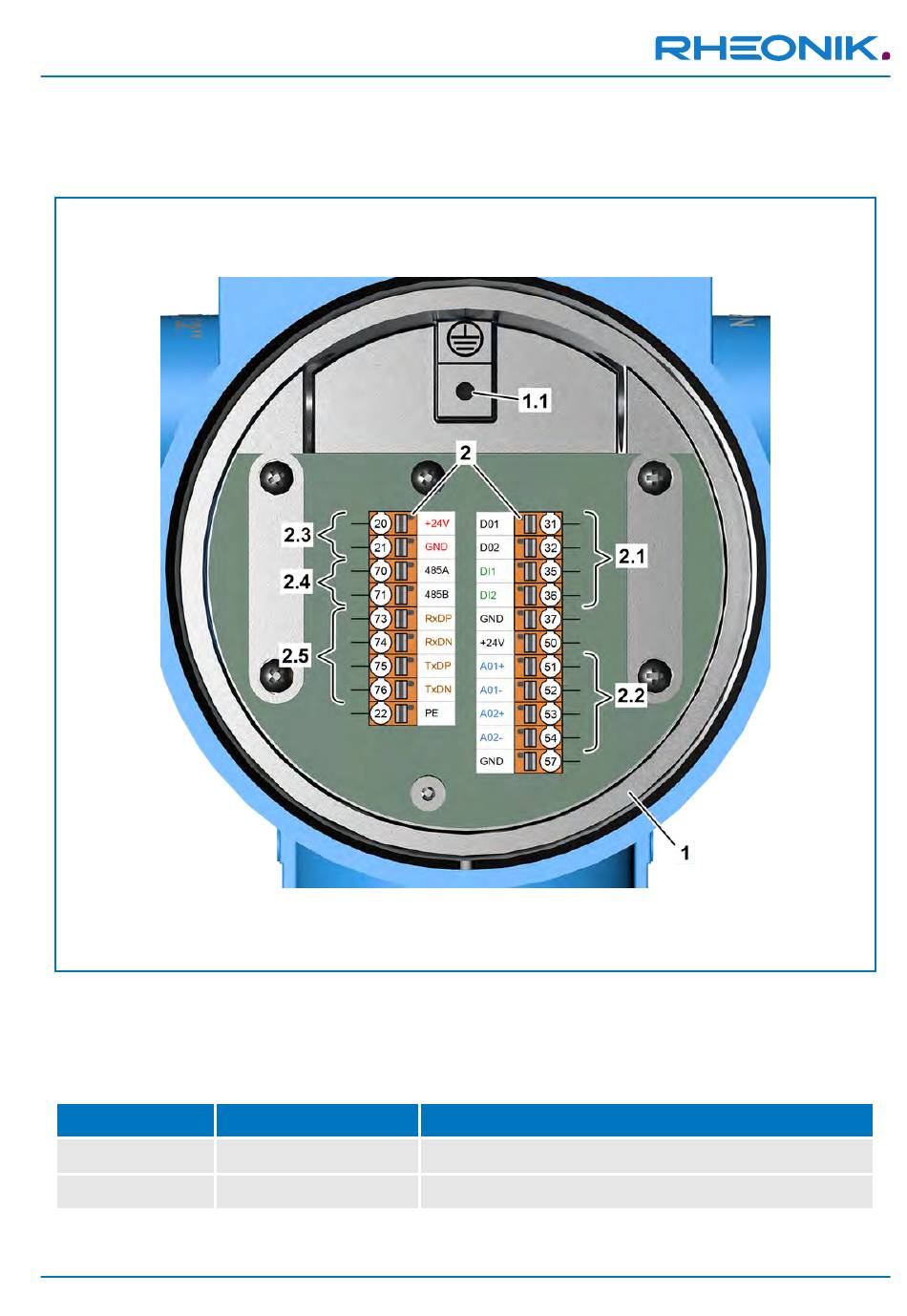

Abb. 7: Anschlussplan RHE42-R* Coriolis-Transmitter (nicht eigensicher)
1 RHE42 Coriolis-Transmitter
1.1 Masseschraube Schirmanschluss
2 Anschlussklemmen
2.1 Digitale Ein- und Ausgänge
2.2 Analoge Ausgänge
Klemme
20
21
Signal
+24 V
GND
RHE 42 Coriolis Transmitter
2.3 Spannungsversorgung RHE42 Coriolis-Trans-
mitter
2.4 RS 485 Schnittstelle
2.5 Modbus TCP
Benennung
Versorgung +24 V
Masse
33 / 114
