RHE42 Coriolis-Transmitter anschließen
Terminierungsschalter umschalten

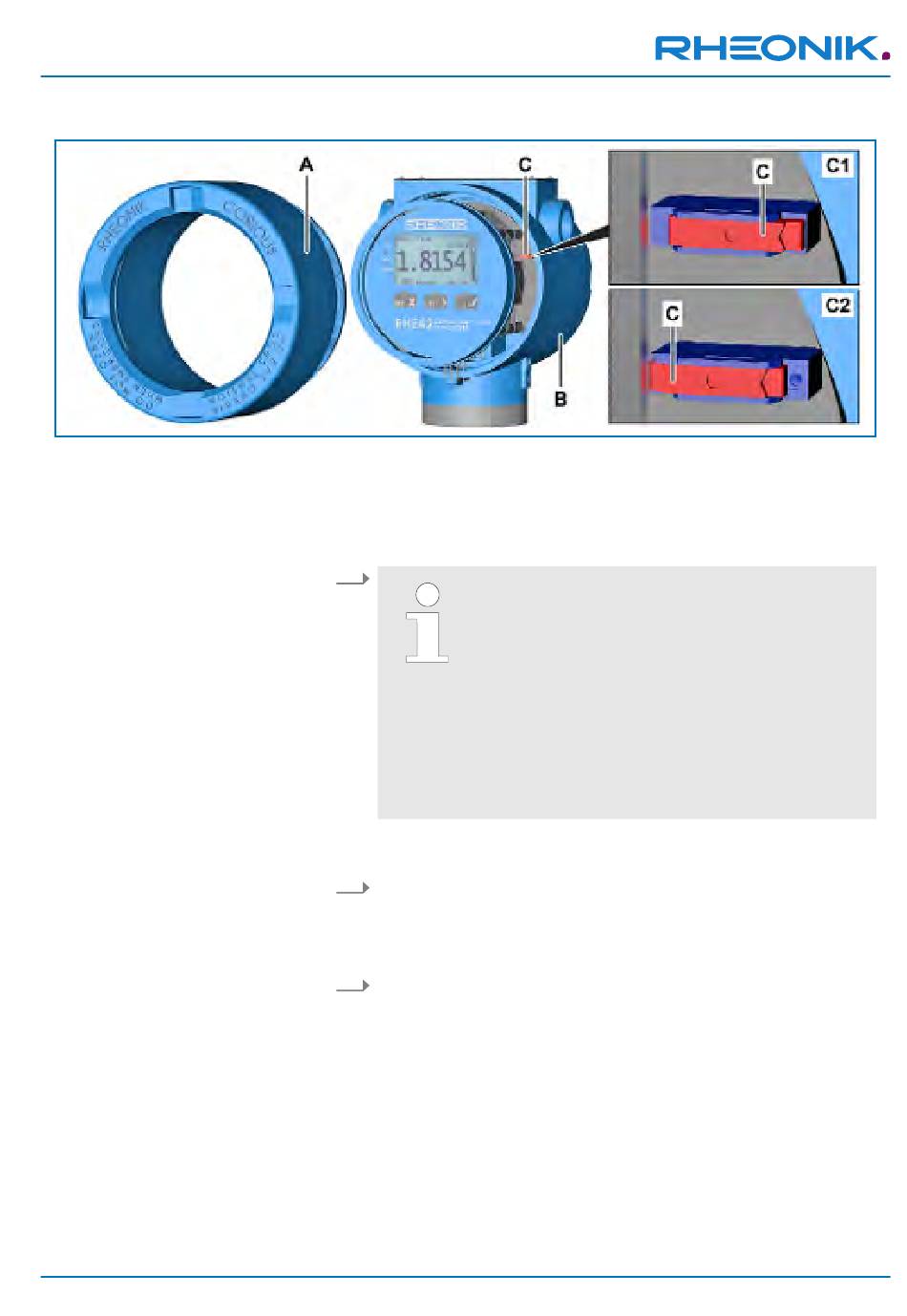

Abb. 12: Terminierungsschalter
A Deckel
B RHE42 Coriolis-Transmitter
C Terminierungsschalter
C1 Position ON
C2 Position OFF
7.3.3 Modbus TCP Schnittstelle anschließen
1.
Der RHE42 Coriolis-Transmitter verfügt über einen
120 W Abschlusswiderstand mit Terminierungs-
schalter. Der Terminierungsschalter befindet sich
auf einer Platine innerhalb des RHE42 Coriolis-
Transmitters. Der Terminierungsschalter ist werks-
seitig auf ON gestellt. Wenn mehrere RHE42 Cori-
olis-Transmitter an das gleiche RS485-Kabel ange-
schlossen sind, müssen die Terminierungsschalter
an allen RHE42 Coriolis-Transmittern auf OFF
gestellt werden, außer der Terminierungsschalter
des RHE42 Coriolis-Transmitters am Ende des
RS485-Kabels.
Drehen Sie den Deckel (A), z. B. mit einem Bandschlüssel, vom
RHE42 Coriolis-Transmitter (B) ab.
2. Schieben Sie den Terminierungsschalter (C) in die gewünschte
Position:
■
Position ON (C1) durch Verschieben nach rechts.
■
Position OFF (C2) durch Verschieben nach links.
3. Drehen Sie den Deckel (A), z. B. mit einem Bandschlüssel, auf den
RHE42 Coriolis-Transmitter (B).
Das Anschließen ist beispielhaft an MODBUS TCP Schnittstelle mit CAT5
Kabel gemäß TIA-568B beschrieben.
