RHE42 Coriolis-Transmitter anschließen

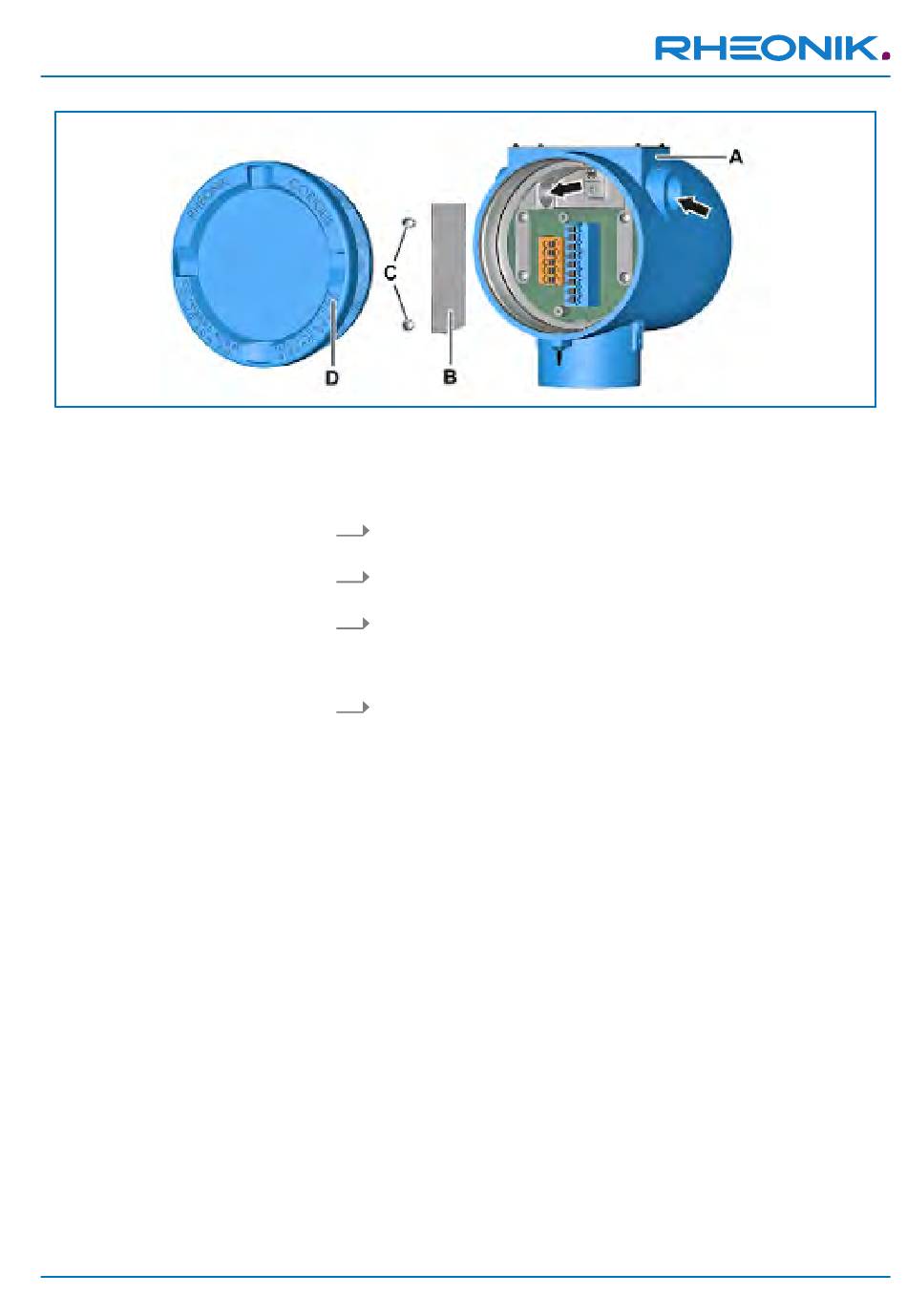

Abb. 9: RHE42 Coriolis-Transmitter öffnen
A
RHE42 Coriolis-Transmitter
B Abdeckung (nur bei eigensicheren Ein- und Ausgängen)
C Schrauben (nur bei eigensicheren Ein- und Ausgängen)
D Deckel
1.
Drehen Sie den Deckel (D), z. B. mit einem Bandschlüssel, vom
RHE42 Coriolis-Transmitter (A) ab.
2.
Drehen Sie die Schrauben (C) heraus und nehmen Sie die Abde-
ckung (B) ab (nur bei eigensicheren Ein- und Ausgängen).
3.
Drehen Sie passende Kabelverschraubungen (NPT ½ Zoll mit Ex
e oder Ex d Zulassung bei Installation in Ex Zone / Div) in die Öff-
nungen (Pfeile) des RHE42 Coriolis-Transmitters (A) hinein (Kabel-
verschraubung nicht im Lieferumfang enthalten).
4.
Führen Sie die Kabel durch die Kabelverschraubungen in den
RHE42 Coriolis-Transmitter (A).
RHE 42 Coriolis Transmitter
37 / 114
