RHE42 Coriolis-Transmitter montieren

6 RHE42 Coriolis-Transmitter montieren
6.1 RHE42 Coriolis-Transmitter an Wand- oder Montageplatte montieren
(RHE42-R*)
Für den RHE42 Coriolis-Transmitter gibt es drei Montagemöglichkeiten:
■
Direkte werksseitige Montage an einem RHM Coriolis-Sensor
(RHE42-C*).
Siehe: RHM Coriolis-Sensor (Betriebsanleitung)
■
Externe Montage an einer Wand oder an einer mindestens 6 mm
starken Metallplatte (RHE42-R*)
■
Externe Montage an einem Rohr (RHE42-R*) (Zubehör ARHE42-H
erforderlich)

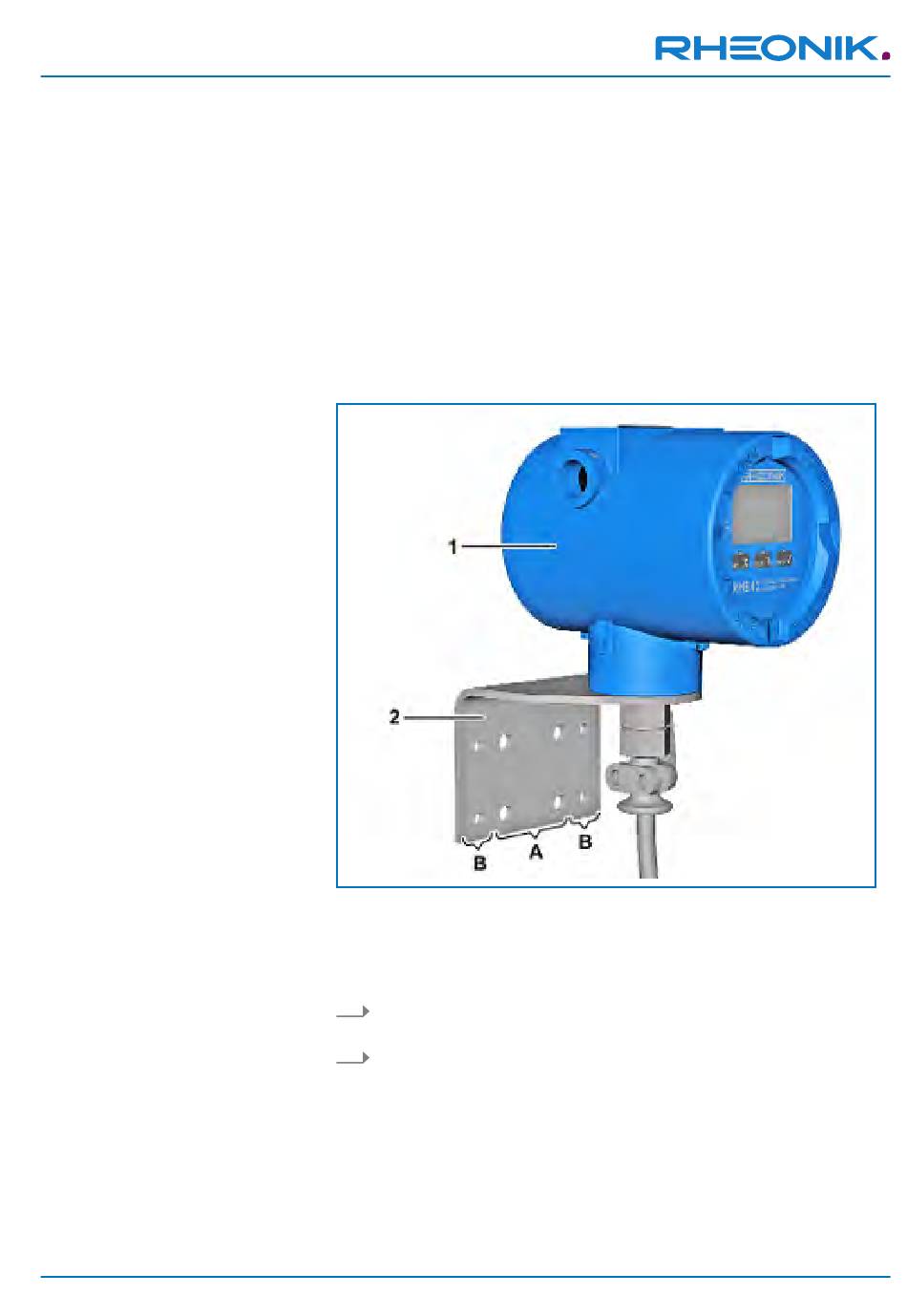

Abb. 4: RHE42-R* mit Halter für externe Montage an geraden Flächen
1 RHE42 Coriolis-Transmitter (RHE42-R*)
2 Montagewinkel (im Lieferumfang enthalten)
A Befestigungslöcher Ø 9 mm
B Befestigungslöcher Ø 6,6 mm
1. Positionieren Sie den RHE42 Coriolis-Transmitter (1) mit Montage-
winkel (2) an der Wand/Montageplatte.
2. Übertragen sie die Position der Befestigungslöcher (A oder B) auf
die Wand/Montageplatte.
