7.5.2 Eigensichere digitale Ausgänge anschließen
48 / 114
RHE42 Coriolis-Transmitter anschließen

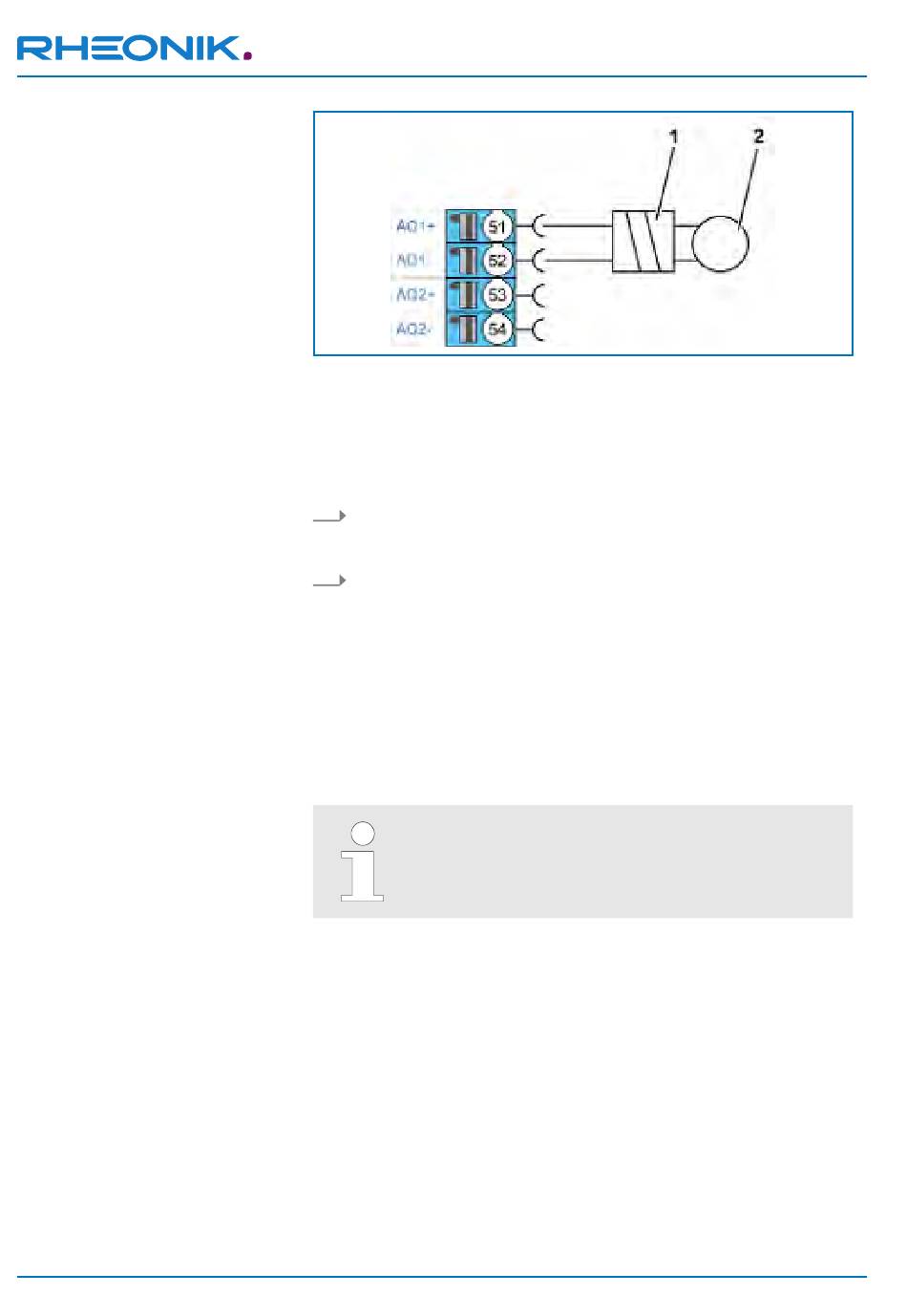

Abb. 19: Anschluss analoge Ausgänge (eigensicher)
1 Zertifizierte Barriere/Speisetrenner
2 Lokale Anzeige/SPS/Überwachungssteuerung
51 Anschluss analoger Ausgang 1 (+)
52 Anschluss analoger Ausgang 1 (-)
53 Anschluss analoger Ausgang 2 (+)
54 Anschluss analoger Ausgang 2 (-)
1. Schließen Sie eine zertifizierte Barriere/Speisetrenner (1) an den
Anschluss analoger Ausgang 1 (+) (51) und den Anschluss ana-
loger Ausgang 1 (-) (52) an.
2. Schließen Sie die zertifizierte Barriere/Speisetrenner (1) gemäß
zugehörigem Datenblatt an die lokale Anzeige/SPS/Überwa-
chungssteuerung (2) an.
Die eigensicheren digitalen Ausgänge dürfen nur in Verbindung mit zer-
tifizierten Barrieren/Speisetrennern betrieben werden.
Nachfolgend ist der Anschluss des eigensicheren digitalen Ausgangs 1
beschrieben. Der eigensichere digitale Ausgang 2 kann in gleicher Weise
angeschlossen werden.
Der Betrieb mit einem NAMUR-Speisetrenner ist mög-
lich.
RHE 42 Coriolis Transmitter
