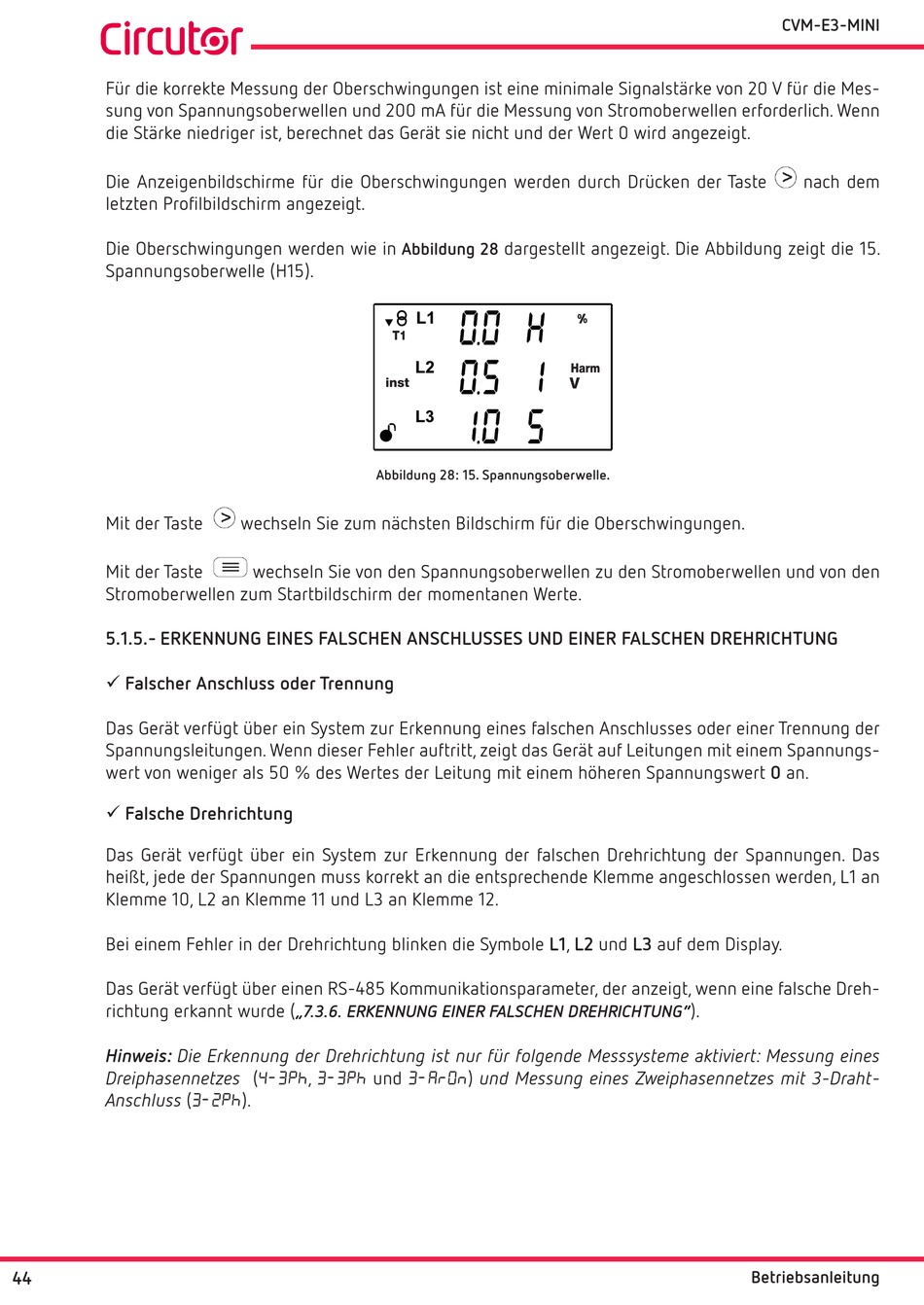

CVM-E3-MINI
Für die korrekte Messung der Oberschwingungen ist eine minimale Signalstärke von 20 V für die Mes-
sung von Spannungsoberwellen und 200 mA für die Messung von Stromoberwellen erforderlich. Wenn
die Stärke niedriger ist, berechnet das Gerät sie nicht und der Wert 0 wird angezeigt.
Die Anzeigenbildschirme für die Oberschwingungen werden durch Drücken der Taste
nach dem
letzten Profilbildschirm angezeigt.
Die Oberschwingungen werden wie in
dargestellt angezeigt. Die Abbildung zeigt die 15.
Abbildung 28
Spannungsoberwelle (H15).
Abbildung 28: 15� Spannungsoberwelle�
Mit der Taste
wechseln Sie zum nächsten Bildschirm für die Oberschwingungen.
Mit der Taste
wechseln Sie von den Spannungsoberwellen zu den Stromoberwellen und von den
Stromoberwellen zum Startbildschirm der momentanen Werte.
5�1�5�- ERKENNUNG EINES FALSCHEN ANSCHLUSSES UND EINER FALSCHEN DREHRICHTUNG
Falscher Anschluss oder Trennung
Das Gerät verfügt über ein System zur Erkennung eines falschen Anschlusses oder einer Trennung der
Spannungsleitungen. Wenn dieser Fehler auftritt, zeigt das Gerät auf Leitungen mit einem Spannungs-
wert von weniger als 50 % des Wertes der Leitung mit einem höheren Spannungswert 0 an.
Falsche Drehrichtung
Das Gerät verfügt über ein System zur Erkennung der falschen Drehrichtung der Spannungen. Das
heißt, jede der Spannungen muss korrekt an die entsprechende Klemme angeschlossen werden, L1 an
Klemme 10, L2 an Klemme 11 und L3 an Klemme 12.
Bei einem Fehler in der Drehrichtung blinken die Symbole L1, L2 und L3 auf dem Display.
Das Gerät verfügt über einen RS-485 Kommunikationsparameter, der anzeigt, wenn eine falsche Dreh-
richtung erkannt wurde (
).
„7.3.6. ERKENNUNG EINER FALSCHEN DREHRICHTUNG"
Hinweis: Die Erkennung der Drehrichtung ist nur für folgende Messsysteme aktiviert: Messung eines
Dreiphasennetzes (4-3Ph, 3-3Ph und 3-ArOn) und Messung eines Zweiphasennetzes mit 3-Draht-
Anschluss (3-2Ph).
