3�6�8�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS UND STROMWANDLERN
MIT ARON-VERBINDUNG: CVM-E3-MINI-MC UND CVM-E3-MINI-MC-WIEth
L1
L2
L3
CARGA / LOAD

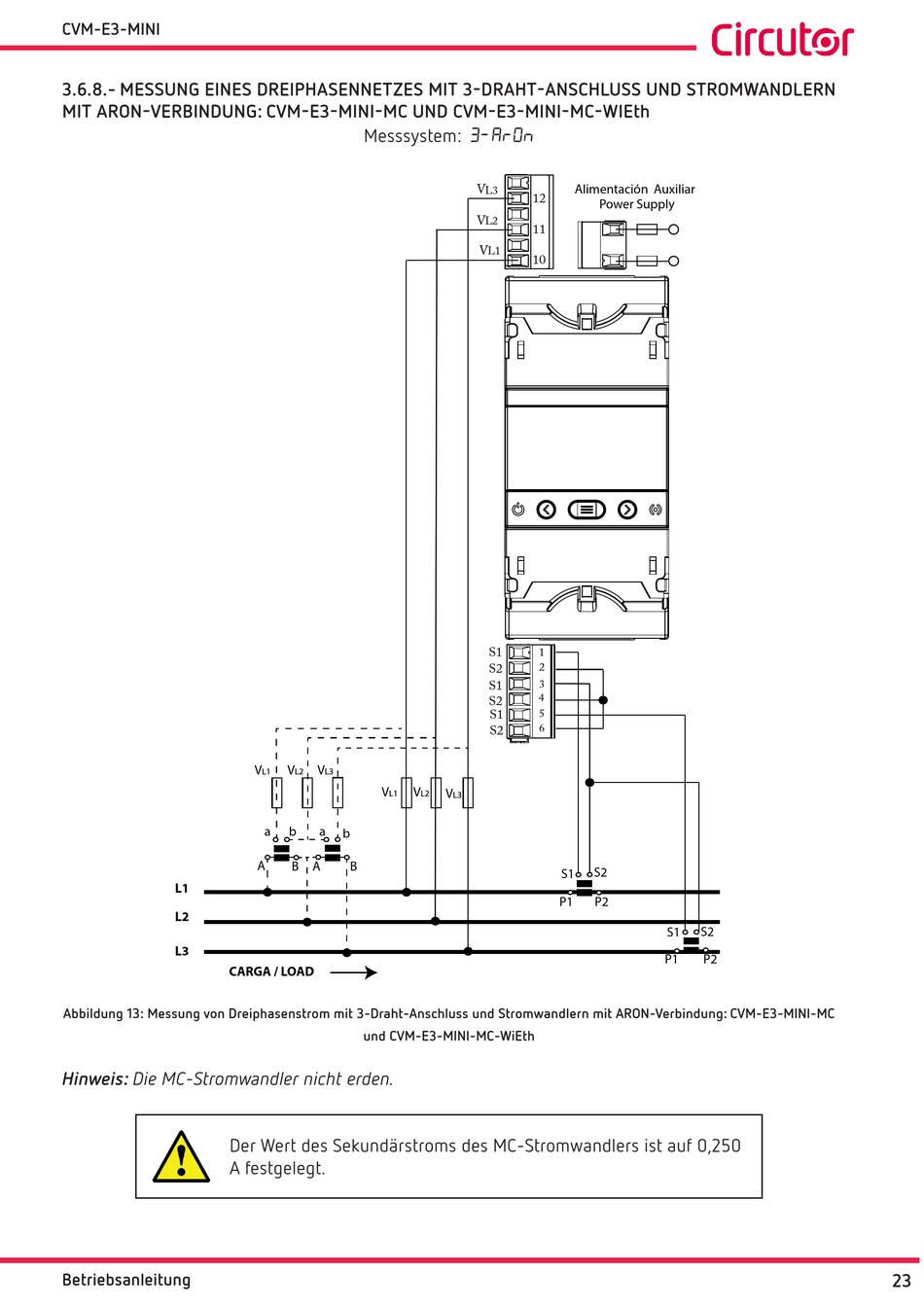

Abbildung 13: Messung von Dreiphasenstrom mit 3-Draht-Anschluss und Stromwandlern mit ARON-Verbindung: CVM-E3-MINI-MC
Hinweis: Die MC-Stromwandler nicht erden.
Der Wert des Sekundärstroms des MC-Stromwandlers ist auf 0,250
A festgelegt.
Betriebsanleitung
Messsystem:
V V V
L1 L2 L3
V V
L1 L2
a b a
b
A A B
B
und CVM-E3-MINI-MC-WiEth
3-ArOn
V
