CVM-E3-MINI
3�6�12�- MESSUNG EINES EINPHASENNETZES MIT 2-DRAHT-ANSCHLUSS: CVM-E3-MINI-ITF UND
CVM-E3-MINI-ITF-WiEth
L1
L2

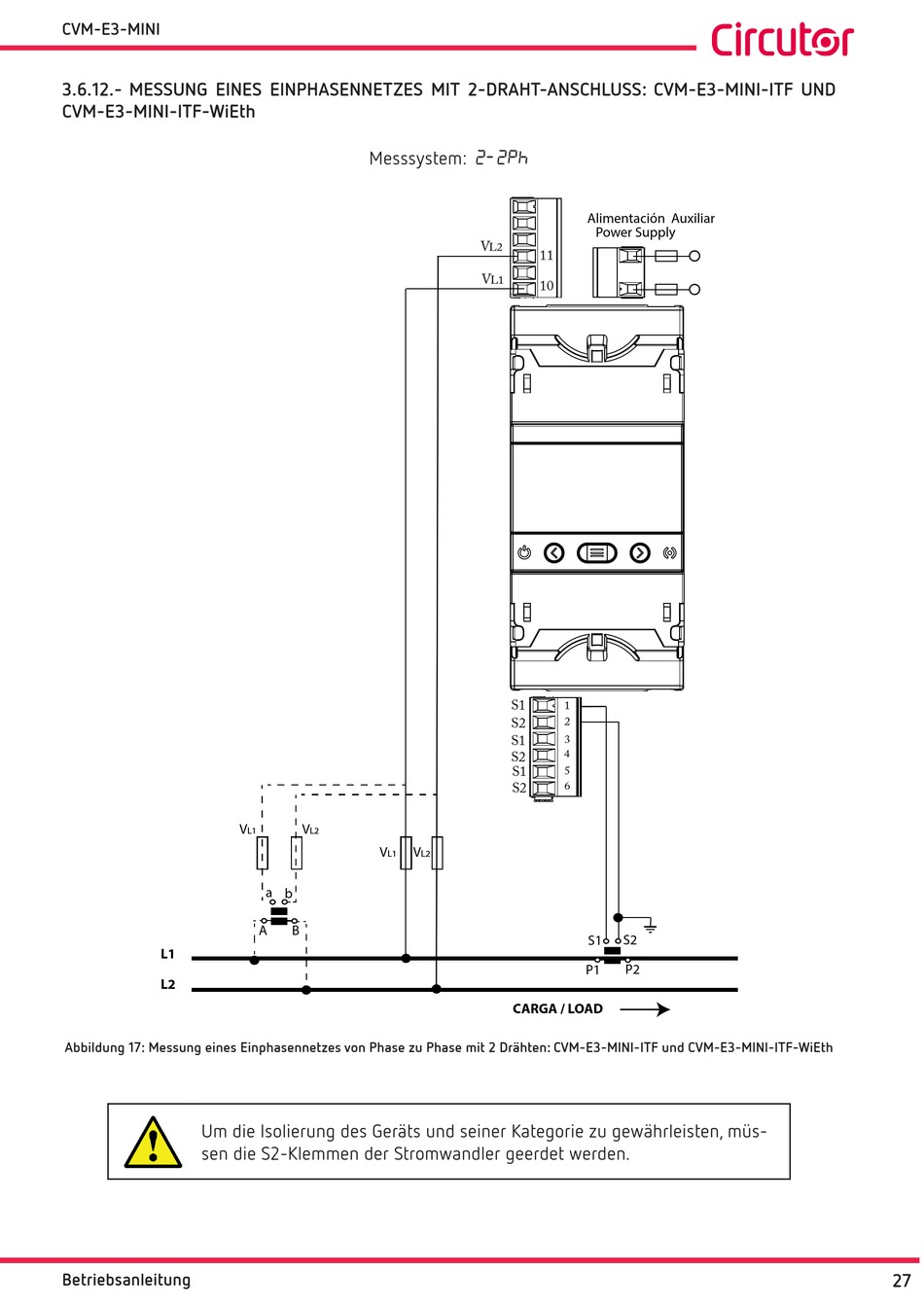

Abbildung 17: Messung eines Einphasennetzes von Phase zu Phase mit 2 Drähten: CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth
Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müs-
sen die S2-Klemmen der Stromwandler geerdet werden.
Betriebsanleitung
Messsystem:
V
V
L1
L2
V
V
L1
a b
A
B
2-2Ph
Alimentación Auxiliar
V
L2
11
V
L1
10
S1
1
S2
2
S1
3
4
S2
S1
5
S2
6
L2
S1
P1
CARGA / LOAD
Power Supply
S2
P2
27
