Circutor CVM-E3-MINI Betriebsanleitung Seite 42

Auf diesen Bildschirmen wird auch Folgendes angezeigt:
Maximalwerte
Minimalwerte
Maximaler Bedarf
Oberschwingungen
42

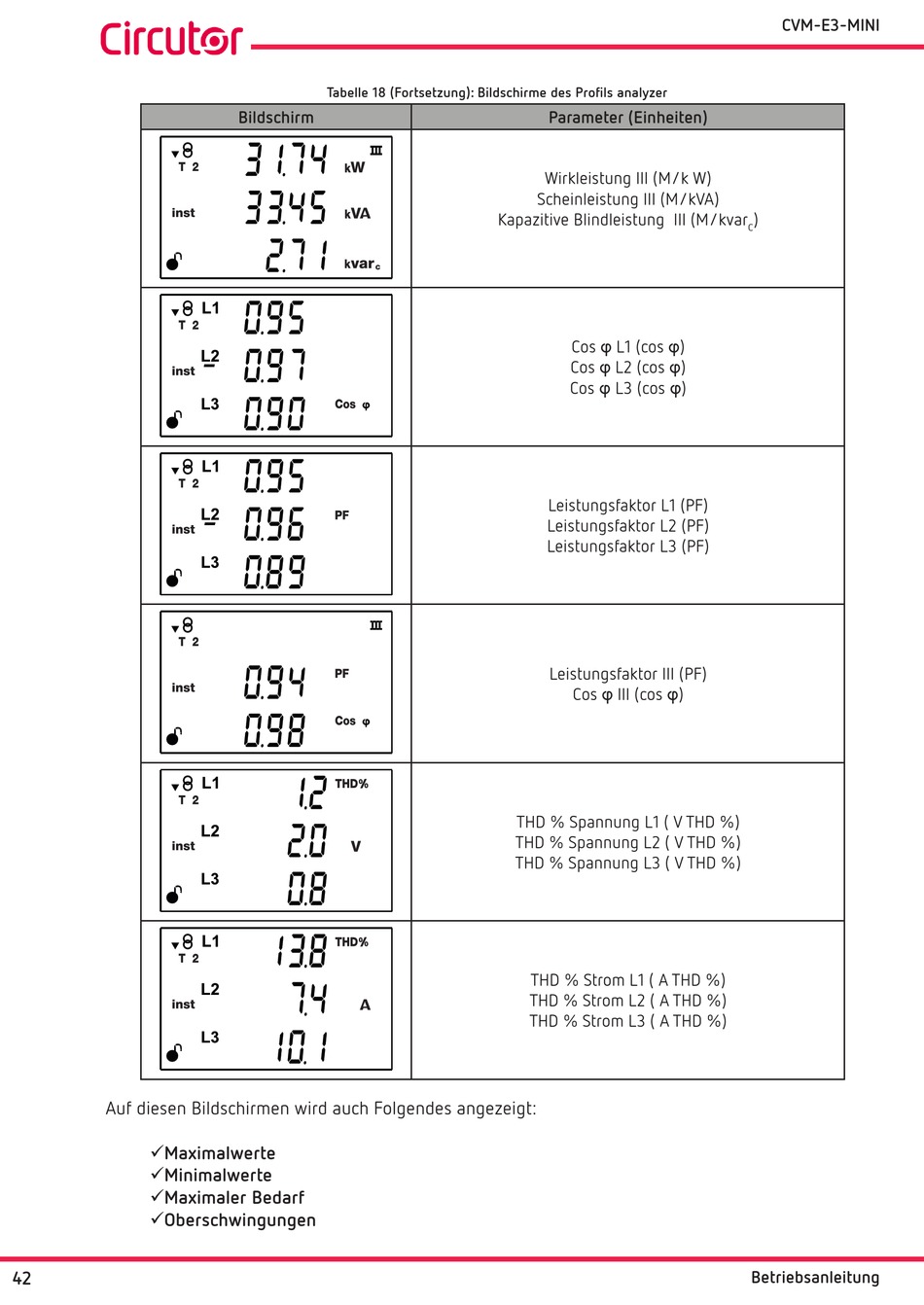

Tabelle 18 (Fortsetzung): Bildschirme des Profils analyzer
Bildschirm Parameter (Einheiten)
Wirkleistung III (M/k W)
Scheinleistung III (M/kVA)
Kapazitive Blindleistung III (M/kvar
Cos φ L1 (cos φ)
Cos φ L2 (cos φ)
Cos φ L3 (cos φ)
Leistungsfaktor L1 (PF)
Leistungsfaktor L2 (PF)
Leistungsfaktor L3 (PF)
Leistungsfaktor III (PF)
Cos φ III (cos φ)
THD % Spannung L1 ( V THD %)
THD % Spannung L2 ( V THD %)
THD % Spannung L3 ( V THD %)
THD % Strom L1 ( A THD %)
THD % Strom L2 ( A THD %)
THD % Strom L3 ( A THD %)
CVM-E3-MINI
)
C
Betriebsanleitung
