Circutor CVM-E3-MINI Betriebsanleitung

Vorschau ausblenden Andere Handbücher für CVM-E3-MINI:
Inhaltsverzeichnis

Werbung

Quicklinks

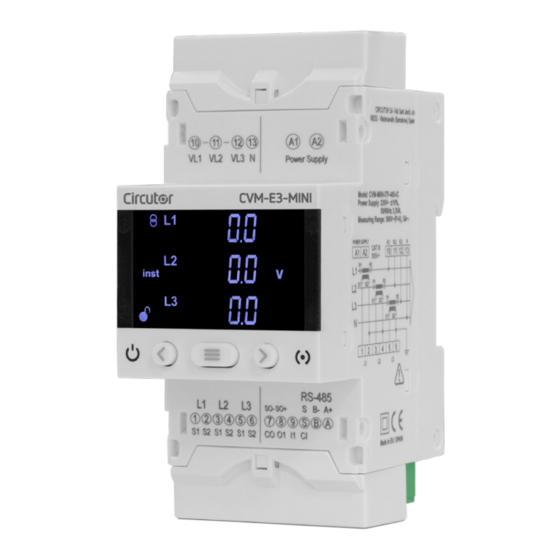

Stromnetzanalysator
CVM-E3-MINI
BETRIEBSANLEITUNG
(M170B01-06-20D)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Circutor CVM-E3-MINI

Inhaltszusammenfassung für Circutor CVM-E3-MINI

  • Seite 1 Stromnetzanalysator CVM-E3-MINI BETRIEBSANLEITUNG (M170B01-06-20D)
  • Seite 2 CVM-E3-MINI Betriebsanleitung...

  • Seite 3: Sicherheitsvorkehrungen

    Bei Nichteinhaltung oder unsachgemäßer Ausführung von Anweisungen in dieser Anleitung, vor denen dieses Symbol steht, können Personen- oder Sachschäden am Gerät und/oder an den Anlagen entstehen. CIRCUTOR, SA behält sich das Recht vor, die Eigenschaften oder die Betriebsanleitung der Produkte ohne vorherige Ankündigung ändern zu können.

  • Seite 4: Inhaltsverzeichnis

    3�6�6�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3-MINI- FLEX UND CVM-E3-MINI-FLEX-WIETH ������������������������������������������������������������������������������������������������� 21 3�6�7�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS UNDSTROMWAND LERN MIT ARON-VERBINDUNG: CVM-E3-MINI-ITF UND CVM-E3-MINI-ITF-WIEth ����������������������� 22 3�6�8�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS UNDSTROMWAND LERN MIT ARON-VERBINDUNG: CVM-E3-MINI-MC UND CVM-E3-MINI-MC-WIEth ����������������������� 23 3�6�9�- MESSUNG EINES ZWEIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3-MINI-ITF...
  • Seite 5 TUNG �����������������������������������������������������������������������������������������������������������������������������������������������������������44 5�2�- PROFIL e ������������������������������������������������������������������������������������������������������������������������������������������������ 45 5�3�- BILDSCHIRME FÜR DIE GERÄTEINFORMATIONEN ��������������������������������������������������������������������������� 49 5�4�- STATUSBILDSCHIRM DES DIGITALEN EIN- UND AUSGANGS (CVM-E3-MINI-xxx-Modelle) ���������� 49 5�5�- BILDSCHIRME FÜR DIE ETHERNET - WI-FI - BLUETOOTH KOMMUNIKATION ���������������������� 50 ® 5�5�1� ETHERNET-KOMMUNIKATION: DHCP-KONFIGURATION ������������������������������������������������������������� 50 5�5�2�...
  • Seite 6 7�3�6� ERKENNUNG EINER FALSCHEN DREHRICHTUNG ����������������������������������������������������������������� 95 7�3�7� KONFIGURATIONSVARIABLEN DES GERÄTS ������������������������������������������������������������������������������� 95 7�4�- BACnet-PROTOKOLL ������������������������������������������������������������������������������������������������������������������������� 101 7�4�1�- MAPA PICS ������������������������������������������������������������������������������������������������������������������������������������� 102 8�- CVM-E3-MINI-XXX-WIETH: KOMMUNIKATION ��������������������������������������������������������������������������������������� 105 8�1�- NUTZUNGS- UND GESUNDHEITSUMGEBUNG ��������������������������������������������������������������������������������� 105 8�2�- Wi-Fi-KOMMUNIKATION ���������������������������������������������������������������������������������������������������������������������� 105 8�3�- Bluetooth -KOMMUNIKATION ������������������������������������������������������������������������������������������������������������� 106 ®...

  • Seite 7: Historie Der Überarbeitungen

    CVM-E3-MINI HISTORIE DER ÜBERARBEITUNGEN Tabelle 1: Historie der Überarbeitungen Datum Überarbeitung Beschreibung 12/20 M170B01-06-20D Erste Version SYMBOLE Tabelle 2: Symbole� Symbol Beschreibung In Übereinstimmung mit der einschlägigen europäischen Richtlinie. In Übereinstimmung mit der CMiM-Richtlinie. In Übereinstimmung mit der Richtlinie der Eurasischen Wirtschaftsunion.

  • Seite 8: Überprüfungen Nach Anlieferung Des Geräts

    CIRCUTOR 2�- PRODUKTBESCHREIBUNG Bei dem CVM-E3-MINI handelt es sich um ein Gerät zur Messung, Berechnung und Anzeige der wichtigsten elektrischen Parameter in einphasigen Netzen, in zweiphasigen Netzen mit und ohne Neutralleiter, in symmetrischen dreiphasigen Netzen mit Messung mithilfe der ARON-Ver- bindung oder in unsymmetrischen Netzen.
  • Seite 9 CVM-E3-MINI Das Gerät verfügt über: - 3 Tasten, mit denen Sie sich durch die verschiedenen Bildschirme bewegen und die Programmierung des Geräts durchführen können. - 2 LED-Anzeigen: CPU und ALARM - LCD-Display zur Anzeige der Parameter Betriebsanleitung...

  • Seite 10: Installation Des Geräts

    Gerät verwendet wird, festgelegten Sicherheitsmaßnahmen befolgen, die erforderliche persönliche Schutzausrüstung verwenden und die verschiedenen Warnhinweise in dieser Betriebsanleitung beachten. Die Installation des CVM-E3-MINI-Geräts darf nur von autorisiertem und qualifiziertem Perso- nal durchgeführt werden Vor dem Durchführen von Tätigkeiten am Gerät, Ändern der Anschlüsse oder dem Austausch des Geräts muss sowohl die eigene Stromversorgung des Geräts als auch die Stromquelle, an...

  • Seite 11: 3�2�- Installation

    Hinweis: Der Adapter für die Montage des Geräts an einer 72 x 72 mm großen Wandplatte ist ein Zubehörteil, das separat erhältlich ist. CIRCUTOR verfügt über einen speziellen Adapter für das CVM-E3-MINI-Gerät, um es an 72 x 72 mm großen Wandplatten montieren zu können.
  • Seite 12 CVM-E3-MINI Vor der Installation des Adapters muss das Gerät von allen Stromquellen ge- trennt werden, sowohl von der eigenen Stromversorgung des Geräts als auch von der Stromquelle, an der das Gerät die Messung durchführt.  Abbildung 2: Installation des Adapters für die Montage des Geräts an einer Wandplatte Tabelle 4: Technische Merkmale des Adapters für die Montage des Geräts an einer Wandplatte...

  • Seite 13: 3�4�- Cvm-E3-Mini-Flex: Rogowski-Sensoren

    Rogowski-Spulenprinzip. Die Flexibilität des Sensors ermöglicht die Messung von Wechselstrom mit relativer Unabhän- gigkeit von der Position des Leiters. CIRCUTOR verfügt über 1 Modell von Rogowski-Sensoren, die mit dem CVM-E3-MINI-FLEX verwendet werden können: FLEX-MAG� zeigt den Anschluss der Sensoren und den maximalen Positionsfehler.

  • Seite 14: 3�5�- Anschlussklemmen Des Geräts

    CVM-E3-MINI 3.5.- ANSCHLUSSKLEMMEN DES GERÄTS 3�5�1�- MODELLE CVM-E3-MINI-ITF UND CVM-E3-MINI-MC Abbildung 4: Anschlussklemmen des CVM-E3-MINI-ITF / -MC / -FLEX: oben - unten Tabelle 7: Übersicht über die Anschlussklemmen: CVM-E3-MINI-ITF und CVM-E3-MINI-MC Anschlussklemmen des Geräts A1: ~ +, Hilfsstromversorgung 4: S2, Stromeingang L2...

  • Seite 15: 3�5�3�- Modelle Cvm-E3-Mini-Itf-Wieth Und Cvm-E3-Mini-Mc-Wieth

    CVM-E3-MINI 3�5�3�- MODELLE CVM-E3-MINI-ITF-WiEth UND CVM-E3-MINI-MC-WiEth Ethernet Abbildung 5: Anschlussklemmen des CVM-E3-MINI-ITF/-MC /-FLEX-WiEth: oben - unten Tabelle 9: Übersicht über die Anschlussklemmen: CVM-E3-MINI-ITF-WiEth und CVM-E3-MINI-MC-WiEth� Anschlussklemmen des Geräts A1: ~ +, Hilfsstromversorgung 2: S2, Stromeingang L1 A2: ~ -, Hilfsstromversorgung...

  • Seite 16: 3�6�- Anschlussplan

    4-3Ph Alimentación Auxiliar Power Supply P2 S1 P2 S1 CARGA / LOAD Abbildung 6: Messung von Dreiphasenstrom mit 4-Draht-Anschluss: CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müssen die S2-Klemmen der Stromwandler geerdet werden. Betriebsanleitung...

  • Seite 17: 3�6�2�- Messung Eines Dreiphasennetzes Mit 4-Draht-Anschluss: Cvm-E3-Mini-Mc

    Messsystem: 4-3Ph Alimentación Auxiliar Power Supply Gris/Rosa Verde/Blanco Rojo/Azul Marrón/Verde CARGA / LOAD Abbildung 7: Messung von Dreiphasenstrom mit 4-Draht-Anschluss: CVM-E3-MINI-MC und CVM-E3-MINI-MC-WiEth Hinweis: Die MC-Stromwandler nicht erden. Der Wert des Sekundärstroms des MC-Stromwandlers ist auf 0,250 A festgelegt. Betriebsanleitung...

  • Seite 18: 3�6�3�- Messung Eines Dreiphasennetzes Mit 4-Draht-Anschluss: Cvm-E3-Miniflex

    3�6�3�- MESSUNG EINES DREIPHASENNETZES MIT 4-DRAHT-ANSCHLUSS: CVM-E3- MINI-FLEX UND CVM-E3-MINI-FLEX-WIETH Messsystem: 4-3Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Abbildung 8: Messung von Dreiphasenstrom mit 4-Draht-Anschluss: CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX- WiEth Die SHLD-Klemme der Sonde muss unbedingt angeschlossen werden. Betriebsanleitung...

  • Seite 19: 3�6�4�- Messung Eines Dreiphasennetzes Mit 3-Draht-Anschluss: Cvm-E3-Mini-Itf

    3-3Ph Alimentación Auxiliar Power Supply P2 S1 P2 S1 CARGA / LOAD Abbildung 9: Messung von Dreiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müssen die S2-Klemmen der Stromwandler geerdet werden. Betriebsanleitung...

  • Seite 20: 3�6�5�- Messung Eines Dreiphasennetzes Mit 3-Draht-Anschluss: Cvm-E3-Mini-Mc

    Messsystem: 3-3Ph Alimentación Auxiliar Power Supply Gris/Rosa Verde/Blanco Rojo/Azul Marrón/Verde CARGA / LOAD Abbildung 10: Messung von Dreiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-MC und CVM-E3-MINI-MC-WiEth Hinweis: Die MC-Stromwandler nicht erden. Der Wert des Sekundärstroms des MC-Stromwandlers ist auf 0,250 A festgelegt Betriebsanleitung...

  • Seite 21: 3�6�6�- Messung Eines Dreiphasennetzes Mit 3-Draht-Anschluss: Cvm-E3-Mini

    3�6�6�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3- MINI-FLEX UND CVM-E3-MINI-FLEX-WIETH Messsystem: 3-3Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Abbildung 11: Messung von Dreiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX- WiEth Die SHLD-Klemme der Sonde muss unbedingt anges- chlossen werden. Betriebsanleitung...

  • Seite 22: 3�6�7�- Messung Eines Dreiphasennetzes Mit 3-Draht-Anschluss Undstromwand Lern Mit Aron-Verbindung: Cvm-E3-Mini-Itf Und Cvm-E3-Mini-Itf-Wieth

    CVM-E3-MINI 3�6�7�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS UND STROMWANDLERN MIT ARON-VERBINDUNG: CVM-E3-MINI-ITF UND CVM-E3-MINI- ITF-WIEth Messsystem: 3-ArOn Alimentación Auxiliar Power Supply CARGA / LOAD Abbildung 12: Messung von Dreiphasenstrom mit 3-Draht-Anschluss und Stromwandlern mit ARON-Verbindung: CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müs- sen die S2-Klemmen der Stromwandler geerdet werden.

  • Seite 23: 3�6�8�- Messung Eines Dreiphasennetzes Mit 3-Draht-Anschluss Undstromwand Lern Mit Aron-Verbindung: Cvm-E3-Mini-Mc Und Cvm-E3-Mini-Mc-Wieth

    CVM-E3-MINI 3�6�8�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS UND STROMWANDLERN MIT ARON-VERBINDUNG: CVM-E3-MINI-MC UND CVM-E3-MINI- MC-WIEth Messsystem: 3-ArOn Alimentación Auxiliar Power Supply CARGA / LOAD Abbildung 13: Messung von Dreiphasenstrom mit 3-Draht-Anschluss und Stromwandlern mit ARON-Verbindung: CVM-E3-MINI-MC und CVM-E3-MINI-MC-WiEth Hinweis: Die MC-Stromwandler nicht erden.

  • Seite 24: 3�6�9�- Messung Eines Zweiphasennetzes Mit 3-Draht-Anschluss: Cvm-E3-Mini-Itf

    MINI-ITF UND CVM-E3-MINI-ITF-WiEth Messsystem: 3-2Ph Alimentación Auxiliar Power Supply P2 S1 CARGA / LOAD Abbildung 14: Messung von Zweiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müssen die S2-Klemmen der Stromwandler geerdet werden. Betriebsanleitung...

  • Seite 25: 3�6�10�-Messung Eines Zweiphasennetzes Mit 3-Draht-Anschluss: Cvm-E3-Mini-Mc

    MINI-MC UND CVM-E3-MINI-MC-WiEth Messsystem: 3-2Ph Alimentación Auxiliar Power Supply P2 S1 CARGA / LOAD Abbildung 15: Messung von Zweiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-MC und CVM-E3-MINI-MC-WiEth Hinweis: Die MC-Stromwandler nicht erden. Der Wert des Sekundärstroms des MC-Stromwandlers ist auf 0,250 A festgelegt Betriebsanleitung...

  • Seite 26: 3�6�11�- Messung Eines Zweiphasennetzes Mit 3-Draht-Anschluss: Cvm-E3-Mini-Flex Und Cvm-E3-Mini-Flex-Wieth

    3�6�11�- MESSUNG EINES ZWEIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3-MINI-FLEX UND CVM-E3-MINI-FLEX-WiEth Messsystem: 3-2Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Abbildung 16: Messung von Zweiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX- WiEth Die SHLD-Klemme der Sonde muss unbedingt anges- chlossen werden. Betriebsanleitung...

  • Seite 27: Cvm-E3-Mini-Itf-Wieth

    Alimentación Auxiliar Power Supply CARGA / LOAD Abbildung 17: Messung eines Einphasennetzes von Phase zu Phase mit 2 Drähten: CVM-E3-MINI-ITF und CVM-E3- MINI-ITF-WiEth Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müssen die S2-Klemmen der Stromwandler geerdet werden.

  • Seite 28: Und Cvm-E3-Mini-Mc-Wieth

    2-2Ph Alimentación Auxiliar Power Supply CARGA / LOAD Abbildung 18: Messung eines Einphasennetzes von Phase zu Phase mit 2 Drähten: CVM-E3-MINI-MC und CVM-E3- MINI-MC-WiEth Hinweis: Die MC-Stromwandler nicht erden. Der Wert des Sekundärstroms des MC-Stromwandlers ist auf 0,250 A festgelegt...

  • Seite 29: Cvm-E3-Mini-Flex Und Cvm-E3-Mini-Flex-Wieth

    TEN: CVM-E3-MINI-FLEX UND CVM-E3-MINI-FLEX-WiEth Messsystem: 2-2Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Abbildung 19: Messung eines Einphasennetzes von Phase zu Phase mit 2 Drähten: CVM-E3-MINI-FLEX und CVM-E3- MINI-FLEX-WiEth Die SHLD-Klemme der Sonde muss unbedingt anges- chlossen werden. Betriebsanleitung...

  • Seite 30: 3�6�15�- Messung Eines Einphasennetzes Von Phase Zu Neutralleiter Mit

    2-1Ph Alimentación Auxiliar Power Supply CARGA / LOAD Abbildung 20: Messung eines Einphasennetzes von Phase zu Neutralleiter mit 2 Drähten: CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müssen die S2-Klemmen der Stromwandler geerdet werden.

  • Seite 31: 3�6�16�- Messung Eines Einphasennetzes Von Phase Zu Neutralleiter Mit

    Messsystem: 2-1Ph Alimentación Auxiliar Power Supply CARGA / LOAD Abbildung 21: Messung eines Einphasennetzes von Phase zu Neutralleiter mit 2 Drähten: CVM-E3-MINI-MC und CVM-E3-MINI-MC-WiEth Hinweis: Die MC-Stromwandler nicht erden. Der Wert des Sekundärstroms des MC-Stromwandlers ist auf 0,250 A festgelegt...

  • Seite 32: 3�6�17�- Messung Eines Einphasennetzes Von Phase Zu Neutralleiter Mit 2 Drähten: Cvm-E3-Mini-Flex Und Cvm-E3-Mini-Flex-Wieth

    MIT 2 DRÄHTEN: CVM-E3-MINI-FLEX UND CVM-E3-MINI-FLEX-WiEth Messsystem: 2-1Ph Alimentación Auxiliar Power Supply SHLD SHLD CARGA / LOAD Abbildung 22: Messung eines Einphasennetzes von Phase zu Neutralleiter mit 2 Drähten: CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX-WiEth Die SHLD-Klemme der Sonde muss unbedingt anges- chlossen werden. Betriebsanleitung...

  • Seite 33: Betrieb

    CVM-E3-MINI 4�- BETRIEB Das CVM-E3-MINI ist ein tragbarer Netzanalysator in den vier Quadranten (Verbrauch und Er- zeugung). Das Gerät kann nach drei verschiedenen Messvereinbarungen arbeiten: -Messvereinbarung  CIRCUTOR IEC-Messvereinbarung  IEEE-Messvereinbarung.  Die Konfiguration der Messvereinbarung erfolgt über das Konfigurationsmenü, siehe „...

  • Seite 34: 4�1�- Messparameter

    P < 0 Q < 0 P > 0 Q < 0 Abbildung 25: IEEE-Messvereinbarung� 4.1.- MESSPARAMETER Das Gerät zeigt die in aufgeführten elektrischen Parameter an. Tabelle 11 Tabelle 11: Messparameter des CVM-E3-MINI� Phasen Insgesamt Maximal- Minimal- Parameter Einheiten L1-L2-L3...
  • Seite 35 CVM-E3-MINI Tabelle 11 (Fortsetzung): Messparameter des CVM-E3-MINI Phasen Insgesamt Maximal- Minimal- Parameter Einheiten L1-L2-L3 wert wert Oberschwingungszerlegung des Stroms harm V  (bis zur 31. Oberschwingung) Gesamtwirkenergie M/kWh   (Verbrauch und Erzeugung) Induktive Gesamtblindenergie M/kvarLh   (Verbrauch und Erzeugung)

  • Seite 36: 4�2�- Funktionen Der Tastatur

    CVM-E3-MINI 4.2.- FUNKTIONEN DER TASTATUR Das CVM-E3-MINI verfügt über 3 Tasten, mit denen Sie sich durch die verschiedenen Bildschir- me bewegen und die Programmierung des Geräts durchführen können. Funktion der Tasten auf den Messbildschirmen ( Tabelle 12 Tabelle 12: Funktion der Tasten auf den Messbildschirmen�...

  • Seite 37: Beschreibung

    Das Display ist in drei Bereiche unterteilt ( Abbildung 26 Datenbereich Gerätestatusbereich Abbildung 26: Bereiche des Displays beim CVM-E3-MINI�  Der Datenbereich, in dem alle Werte angezeigt werden, die das Gerät misst oder be- rechnet. Der Gerätestatusbereich, in dem die verschiedenen Status, Profile und Geräteinfor-...

  • Seite 38: 4�4�- Led-Anzeigen

    ALARM / ENERGIEIMPULSE Abbildung 27: LED-Anzeigen des CVM-E3-MINI� 4.5.- DIGITALER EINGANG (Modelle CVM-E3-MINI-xxx) Das CVM-E3-MINI-xxx verfügt über einen digitalen Eingang (Klemmen S und 9 in Abbildung 4 der als Logik- oder Tarifauswahleingang programmiert werden kann. Bei einer Konfiguration dieses Eingangs als Logikeingang zeigt das Gerät den Status dieses Eingangs an.

  • Seite 39: 4�6�- Digitaler Ausgang (Cvm-E3-Mini-Xxx-Modelle)

    CVM-E3-MINI 4.6.- DIGITALER AUSGANG (CVM-E3-MINI-xxx-Modelle) Das Gerät verfügt über 1 digitalen Ausgang und einen optisch isolierten NPN-Transistor (Klem- men 8 und 7 in Abbildung 4) die beide vollständig programmierbar sind, siehe „6.18.- PRO- GRAMMIERUNG DES ALARMS: DIGITALER AUSGANG T1“ Durch gleichzeitiges Drücken der Tasten ist es möglich, auf den Statusbildschirm des...

  • Seite 40: Anzeige

    CVM-E3-MINI 5�- ANZEIGE Das CVM-E3-MINI verfügt über 2 Betriebsprofile mit Anzeigenbildschirmen je nach ausgewähl- tem Profil:  Profil Analysator, analyzer,  Profil der elektrischen Energieeffizienz, e3 Das Gerät zeigt standardmäßig das Profil der elektrischen Energieeffizienz e3 an. Drücken Sie die Taste , um von einem Betriebsprofil zum anderen wechseln.
  • Seite 41 CVM-E3-MINI Tabelle 18 (Fortsetzung): Bildschirme des Profils analyzer Bildschirm Parameter (Einheiten) Strom L1 (A) Strom L2 (A) Strom L3 (A) Wirkleistung L1 (M/k W) Wirkleistung L2 (M/k W) Wirkleistung L3 (M/k W) Scheinleistung L1 (M/kVA) Scheinleistung L2 (M/kVA) Scheinleistung L3 (M/kVA)
  • Seite 42 CVM-E3-MINI Tabelle 18 (Fortsetzung): Bildschirme des Profils analyzer Bildschirm Parameter (Einheiten) Wirkleistung III (M/k W) Scheinleistung III (M/kVA) Kapazitive Blindleistung III (M/kvar Cos φ L1 (cos φ) Cos φ L2 (cos φ) Cos φ L3 (cos φ) Leistungsfaktor L1 (PF)

  • Seite 43: 5�1�1�- Maximalwerte

    CVM-E3-MINI 5�1�1�- MAXIMALWERTE Zur Anzeige der Maximalwerte auf dem Bildschirm, auf dem sie angezeigt werden, drücken Sie die Taste 2 Sekunden lang. Diese werden 10 Sekunden lang angezeigt. Die restlichen Maximalwerte können durch Drücken der Tasten angezeigt werden. Auf dem Display erscheint das Symbol max�...

  • Seite 44: 5�1�5�- Erkennung Eines Falschen Anschlusses Und Einer Falschen Drehrich

    CVM-E3-MINI Für die korrekte Messung der Oberschwingungen ist eine minimale Signalstärke von 20 V für die Messung von Spannungsoberwellen und 200 mA für die Messung von Stromoberwellen erforderlich. Wenn die Stärke niedriger ist, berechnet das Gerät sie nicht und der Wert 0 wird angezeigt.

  • Seite 45: 5�2�- Profil E 3

    CVM-E3-MINI 5.2.- PROFIL e Im Profil e des Geräts wird die von der Anlage verbrauchte und erzeugte Energie sowie auch der Status der Anlage angezeigt: Anlage verbraucht momentan Anlage erzeugt momentan Durch ein langes Drücken (3 Sek.) der Tasten oder wechseln Sie von der Anzeige der erzeugten Werte zur Anzeige der verbrauchten Werte.
  • Seite 46 CVM-E3-MINI Tabelle 19 (Fortsetzung): Bildschirme des Profils e3 Bildschirm Parameter (Einheiten) Dreiphasige kapazitive Gesamtblindenergie (2)(3) (kvar Gesamtkosten (cost) CO2-Gesamtemissionen (kgCO Gesamtanzahl der Stunden (hours) Dreiphasige Wirkenergie Tarif 1 (kWh) Dreiphasige Scheinenergie Tarif 1 (kVAh) Betriebsanleitung...
  • Seite 47 CVM-E3-MINI Tabelle 19 (Fortsetzung): Bildschirme des Profils e3 Bildschirm Parameter (Einheiten) Dreiphasige induktive Blindenergie Tarif 1 (kvar Dreiphasige kapazitive Blindenergie Tarif 1 (kvar Kosten Tarif 1 (cost) -Emissionen Tarif 1 (kgCO Anzahl der Stunden Tarif 1 (hours) Dreiphasige Wirkenergie Tarif 2...
  • Seite 48 CVM-E3-MINI Tabelle 19 (Fortsetzung): Bildschirme des Profils e3 Bildschirm Parameter (Einheiten) Dreiphasige Gesamtscheinenergie Tarif 2 (kVAh) Dreiphasige induktive Blindenergie Tarif 2 (kvar Dreiphasige kapazitive Blindenergie Tarif 2 (kvar Kosten Tarif 2 (cost) -Gesamtemissionen Tarif 2 (kgCO Anzahl der Stunden Tarif 2 (hours) Gesamtanzahl = Tarif 1 + Tarif 2.

  • Seite 49: 5�3�- Bildschirme Für Die Geräteinformationen

    CVM-E3-MINI Wenn der Gesamttarif angezeigt wird (= Tarif 1 + Tarif 2) sind die Symbole T1 und T2 deaktiviert. 5.3.- BILDSCHIRME FÜR DIE GERÄTEINFORMATIONEN Durch gleichzeitiges Drücken der Tasten zeigt das Gerät auf jedem beliebigen Anzeigenbildschirm die Bildschirme für die Geräteinformationen mit der Geräteversion und der...

  • Seite 50: 5�5�- Bildschirme Für Die Ethernet - Wi-Fi - Bluetooth

    CVM-E3-MINI 5.5.- BILDSCHIRME FÜR DIE ETHERNET - Wi-Fi - Bluetooth KOMMUNIKATION ® (Modelle CVM-E3-MINI-xxx-WiEth) Hinweis: Im „ANHANG A.- KONFIGURATIONSMENÜS“ kann der vollständige Konfigura- tionsbaum angezeigt werden. Durch gleichzeitiges Drücken der Tasten zeigt das Gerät von jedem Bildschirm aus die Konfigurations- und Anzeigenbildschirme für die Ethernet-, Wi-Fi- und Bluetooth®-Kommu- nikation an.

  • Seite 51: 5�5�3� Ethernet-Kommunikation: Ip-Maske

    CVM-E3-MINI Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um den Wert der blinkenden Ziffer zu ändern. Wenn der auf dem Bildschirm angezeigte Wert der gewünschte ist, verwenden Sie die Tasten , um den Bearbeitungscursor zu bewegen.

  • Seite 52: 5�5�4� Ethernet-Kommunikation: Gateway

    CVM-E3-MINI 5�5�4� ETHERNET-KOMMUNIKATION: GATEWAY Auf diesem Bildschirm konfigurieren (DHCP nicht aktiviert) oder zeigen Sie das Gateway der Ethernet-Kommunikation an. Drücken Sie die Taste , um den Wert anzuzeigen. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog.

  • Seite 53: 5�5�6� Wi-Fi-Kommunikation: Ip-Adresse

    CVM-E3-MINI 5�5�6� WI-FI-KOMMUNIKATION: IP-ADRESSE Auf diesem Bildschirm wird die IP-Adresse für die Wi-Fi-Kommunikation angezeigt. Drücken Sie die Taste , um den Wert anzuzeigen. Um zum nächsten Kommunikationsbildschirm zu gelangen, drücken Sie die Hinweis: Die Wi-Fi-Kommunikation funktioniert nur im DHCP-Modus. 5�5�7� WI-FI-KOMMUNIKATION: MAC-ADRESSE Auf diesem Bildschirm wird die MAC-Adresse für die Wi-Fi-Kommunikation angezeigt.

  • Seite 54: 5�5�9� Bluetooth®-Kommunikation: Name

    CVM-E3-MINI 5�5�9� Bluetooth®-KOMMUNIKATION: NAME Auf diesem Bildschirm wird der Name des Geräts in der Bluetooth®-Kommunikation angezeigt. Drücken Sie die Taste , um den Wert anzuzeigen. Drücken Sie die Tasten gleichzeitig, um die Bildschirme für die Ethernet-, WLi-Fi- und Bluetooth®-Kommunikation zu verlassen.

  • Seite 55: Konfiguration

    CVM-E3-MINI 6�- KONFIGURATION Zum Aufrufen des Konfigurationsmenüs drücken Sie die Taste 3 Sekunden lang. Wenn dieses Symbol , auf dem Konfigurationsbildschirm angezeigt wird, können Sie die Konfigurationsparameter problemlos bearbeiten. Wenn dieses Symbol , angezeigt wird, hat das Gerät die Konfiguration durch ein Passwort...

  • Seite 56: 6�1�- Primärspannung

    CVM-E3-MINI 6.1.- PRIMÄRSPANNUNG Auf diesem Bildschirm wird die Primärspannung des Spannungswandlers programmiert. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um den Wert der blinkenden Ziffer zu ändern.

  • Seite 57: 6�3�- Primärstrom

    Spannungsverhältnis x Stromverhältnis ≤ 300000. Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6.3.- PRIMÄRSTROM Hinweis: Dieser Bildschirm ist sichtbar bei den Modellen CVM-E3-MINI-ITF, CVM-E3-MINI- ITF-WiEth, CVM-E3- MINI-MC und CVM-E3-MINI-MC-WiEth. Auf diesem Bildschirm wird der Primärstrom des Stromwandlers programmiert.

  • Seite 58: 6�4�- Sekundärstrom

    Das Spannungsverhältnis ist das Verhältnis zwischen der Primär- und der Sekundär- spannung. Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6.4.- SEKUNDÄRSTROM Hinweis: Dieser Bildschirm ist sichtbar bei den Modellen CVM-E3-MINI-ITF und CVM-E3-MINI- ITF-WiEth. Auf diesem Bildschirm wird der Sekundärstrom des Stromwandlers ausgewählt. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren.

  • Seite 59: 6�5�- Flexibler Sensor

    CVM-E3-MINI 6.5.- FLEXIBLER SENSOR Hinweis: Dieser Bildschirm ist sichtbar bei den Modellen CVM-E3-MINI-FLEX und CVM-E3- MINI-FLEX-WiEth. Auf diesem Bildschirm wird der flexible Rogowski-Sensor ausgewählt, der für die Strommessung verwendet werden soll. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog.

  • Seite 60: 6�7�- Messvereinbarung

    CVM-E3-MINI 6.7.- MESSVEREINBARUNG Auf diesem Bildschirm wird die Messvereinbarung ausgewählt, mit der das Gerät die Messung durchführen soll. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog.

  • Seite 61: 6�9�- Integrationszeit Des Maximalen Bedarfs

    CVM-E3-MINI Diese Option ist nicht verfügbar bei den Modellen CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX-WiEth. Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken. Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6.9.- INTEGRATIONSZEIT DES MAXIMALEN BEDARFS...

  • Seite 62: 10�- Löschen Des Maximalen Bedarfs

    CVM-E3-MINI 6.10.- LÖSCHEN DES MAXIMALEN BEDARFS Auf diesem Bildschirm können Sie auswählen, ob der maximale Bedarf gelöscht werden soll oder nicht. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog.

  • Seite 63: 12�- Löschen Der Energiewerte

    CVM-E3-MINI werte und die Option No wird wieder auf dem Bildschirm angezeigt. Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6.12.- LÖSCHEN DER ENERGIEWERTE Auf diesem Bildschirm können Sie auswählen, ob die Energiewerte, die Kosten, die CO Emissionen und die Anzahl der Stunden gelöscht werden sollen oder nicht.

  • Seite 64: 14�- Kohlenstoffemissionsverhältnis Für Die Verbrauchte Energie

    CVM-E3-MINI um zwischen den möglichen Optionen zu wechseln: Yes oder Verwenden Sie die Taste Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken. Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6.14.- KOHLENSTOFFEMISSIONSVERHÄLTNIS FÜR DIE VERBRAUCHTE ENER-...

  • Seite 65: 15�- Kohlenstoffemissionsverhältnis Für Die Erzeugte Energie

    CVM-E3-MINI 6.15.- KOHLENSTOFFEMISSIONSVERHÄLTNIS FÜR DIE ERZEUGTE ENERGIE Das Kohlenstoffemissionsverhältnis ist die Menge der Emissionen, die in die Atmosphäre abgegeben werden, um eine Einheit Strom (1 kWh) zu erzeugen. Das Verhältnis der europäischen Mischung beträgt ca. 0,65 kgCO pro kWh. Auf diesem Bildschirm wird das Kohlenstoffemissionsverhältnis für die erzeugte Energie aus den beiden für das Gerät verfügbaren Tarifen programmiert: T1 in der oberen Zeile und T2 in...

  • Seite 66: 16�- Kostenverhältnis Für Die Verbrauchte Energie

    CVM-E3-MINI 6.16.- KOSTENVERHÄLTNIS FÜR DIE VERBRAUCHTE ENERGIE Auf diesem Bildschirm werden die Kosten pro kWh Strom für die verbrauchte Energie aus den beiden für das Gerät verfügbaren Tarifen programmiert: T1 in der oberen Zeile und T2 in der unteren Zeile.

  • Seite 67: 18�- Programmierung Des Alarms: Digitaler Ausgang T1

    CVM-E3-MINI Wenn der auf dem Bildschirm angezeigte Wert der gewünschte ist, verwenden Sie die Tasten , um den Bearbeitungscursor zu bewegen. Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken.
  • Seite 68 CVM-E3-MINI Tabelle 20: Code der Parameter zur Programmierung des digitalen Ausgangs (Tabelle 1) Parameter Phase Code Phase Code Phase Code Phase Code Spannung zwischen Phase-Neu- tralleiter Strom Wirkleistung Induktive Blindleistung Kapazitive Blindleistung Scheinleistung Leistungsfaktor Cosinus φ % THD V % THD A...

  • Seite 69: 18�1� Maximalwert

    CVM-E3-MINI Tabelle 22: Code der Parameter für die Programmierung des digitalen Ausgangs (Energieimpulse) Parameter Tarif Code Tarif Code Tarif Code Verbrauchte Wirkenergie gesamt Erzeugte Wirkenergie gesamt Verbrauchte induktive Blindenergie gesamt Erzeugte induktive Blindenergie gesamt Verbrauchte kapazitive Blindenergie gesamt Erzeugte kapazitive Blindenergie...

  • Seite 70: 18�2� Minimalwert

    CVM-E3-MINI Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6�18�2� MINIMALWERT Auf diesem Bildschirm wird der Minimalwert programmiert, d. h. der Wert, der unterhalb des Wertes liegt, bei dem der Alarm. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog.

  • Seite 71: 18�4� Hysteresewert

    CVM-E3-MINI Verwenden Sie die Taste , um den Wert der blinkenden Ziffer zu ändern. Wenn der auf dem Bildschirm angezeigte Wert der gewünschte ist, verwenden Sie die Tasten , um den Bearbeitungscursor zu bewegen. Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken.

  • Seite 72: 18�6� Verzögerung Bei Der Abschaltung

    CVM-E3-MINI Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um zwischen den möglichen Optionen zu wechseln Yes oder Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken.

  • Seite 73: 18�7� Status Der Kontakte

    CVM-E3-MINI 6�18�7� STATUS DER KONTAKTE Auf diesem Bildschirm können Sie den Status der Relaiskontakte auswählen. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um zwischen den möglichen Optionen zu wechseln:...

  • Seite 74: 18�9� Impulsbreite

    CVM-E3-MINI Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken. Wenn der eingegebene Wert außerhalb des Bereichs der Programmierwerte liegt, wird der programmierte Wert gelöscht und der zuletzt gespeicherte Wert wiederhergestellt.

  • Seite 75: 19�- Funktionsweise Des Digitalen Eingangs (Cvm-E3-Mini-Xxx-Modelle)

    3 Sekunden lang und das Symbol prog hört auf zu blinken. Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6.20.- TARIFAUSWAHL (CVM-E3-MINI-xxx-WiEth-Modelle) Auf diesem Bildschirm können Sie den Betriebstarif auswählen. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog.

  • Seite 76: 21�- Backlight, Hintergrundbeleuchtung Des Displays

    CVM-E3-MINI Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken. Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste 6.21.- BACKLIGHT, HINTERGRUNDBELEUCHTUNG DES DISPLAYS Auf diesem Bildschirm wird die maximale Zeit der Helligkeit des Displays seit der letzten Handhabung des Geräts über die Tastatur programmiert.

  • Seite 77: 22�- Rs-485-Kommunikation (Cvm-E3-Mini-Xxx-Modelle)

    CVM-E3-MINI 6.22.- RS-485-KOMMUNIKATION (CVM-E3-MINI-xxx-Modelle) Auf diesem Bildschirm können Sie das Protokoll der RS-485-Kommunikation auswählen. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um zwischen den möglichen Optionen zu wechseln:...

  • Seite 78: 22�2�- Modbus-Protokoll: Nummer Des Peripheriegeräts

    CVM-E3-MINI Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um zwischen den möglichen Optionen zu wechseln: 9600, 19200, 38400 oder 57600 bps.

  • Seite 79: 22�3�- Modbus-Protokoll: Parität

    CVM-E3-MINI 6�22�3�- MODBUS-PROTOKOLL: PARITÄT Auf diesem Bildschirm können Sie die Art der Parität für die Modbus-Kommunikation auswählen. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um zwischen den möglichen Optionen zu wechseln:...

  • Seite 80: 22�5�- Modbus-Protokoll: Stoppbits

    CVM-E3-MINI 6�22�5�- MODBUS-PROTOKOLL: STOPPBITS Auf diesem Bildschirm können Sie die Anzahl der Stoppbits für die Modbus-Kommunikation auswählen. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um zwischen den möglichen Optionen zu wechseln: 1 oder 2...

  • Seite 81: 22�7�- Bacnet-Protokoll: Id

    CVM-E3-MINI 6�22�7�- BACnet-PROTOKOLL: ID Auf diesem Bildschirm wird die Geräte-ID programmiert. Drücken Sie die Taste 3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf der linken Seite des Bildschirms blinkt das Symbol prog. Verwenden Sie die Taste , um den Wert der blinkenden Ziffer zu ändern.

  • Seite 82: 23�- Sperren Der Programmierung

    CVM-E3-MINI Wenn der eingegebene Wert außerhalb des Bereichs der Programmierwerte liegt, wird der programmierte Wert gelöscht und der zuletzt gespeicherte Wert wiederhergestellt. Maximaler Programmierwert: 127. Valor mínimo de programación: 0. Zum Bestätigen des Wertes drücken Sie die Taste 3 Sekunden lang und das Symbol prog hört auf zu blinken.

  • Seite 83: 23�1�- Password

    CVM-E3-MINI Verwenden Sie die Taste , um zwischen den möglichen Optionen zu wechseln: unLoC Beim Aufrufen des Programmiermenüs können Sie die Programmierung sehen und ändern. Das Symbol auf dem Display zeigt den permanenten Entsperrstatus an. Beim Aufrufen des Programmiermenüs können Sie zwar die Programmierung sehen, aber nicht ändern.

  • Seite 84: Cvm-E3-Mini-Xxx: Rs-485-Kommunikation

    Abschirmgitter (mindestens 3 Drähte) und einem maximalen Abstand zwischen dem CVM-E3- MINI und der Master-Einheit mit einer Länge von 1200 Metern erfolgen. An diesen Bus können maximal 32 CVM-E3-MINI angeschlossen werden. Für die Kommunikation mit der Master-Einheit muss ein intelligenter RS-232-zu-RS-485- Netzwerkprotokoll-Konverter verwendet werden.

  • Seite 85: 7�2�- Modbus-Protokoll

    CVM-E3-MINI 7.2.- MODBUS-PROTOKOLL Innerhalb des MODBUS-Protokolls verwendet das CVM-E3-MINI den RTU-Modus (Remote Terminal Unit). Die im Gerät implementierten Modbus-Funktionen sind Folgende: Funktion 0x03 und 0x04: Lesen von integren Datensätzen Funktion 0x05: Schreiben eines Relais. Funktion 0x10: Schreiben von mehreren Datensätzen.

  • Seite 86: 7�3�- Modbusbefehle

     Abbild 2, verwendet die Adressen des CVM-C10-Geräts (durch Hinzufügen von 0x1000 zu allen Adressen). Mit Ausnahme von 3 Parametern sind die Parameter des CVM-C10 und des CVM-E3-MINI identisch. Wenn Sie ein Modbus-Abbild von Grund auf neu implementieren möchten, empfiehlt es sich, Abbild 2 zu verwenden.
  • Seite 87 CVM-E3-MINI Tabelle 23 (Fortsetzung): Modbus-Speicherabbild 1 (Messvariablen)� Abbild 1 Parameter Symbol Momentan Maximum Minimum Einheiten Phasenspannung L3 14-15 74-75 D4-D5 V x 10 Strom L3 16-17 76-77 D6-D7 Wirkleistung L3 kW 3 18-19 78-79 D8-D9 Blindleistung L3 kvar 3 1A-1B...
  • Seite 88 CVM-E3-MINI Tabelle 24 (Fortsetzung): Modbus-Speicherabbild 2 (Messvariablen) Abbild 2 Parameter Symbol Momentan Maximum Minimum Einheiten Phasenspannung L2 1010-1011 1116-1117 1174-1175 V x 10 Strom L2 1012-1013 1118-1119 1176-1177 Wirkleistung L2 kW 2 1014-1015 111A-111B 1178-1179 Induktive Leistung L2 kvarL 2...

  • Seite 89: 7�3�2� Energievariablen

    CVM-E3-MINI 7�3�2� ENERGIEVARIABLEN Alle Adressen des MODBUS-Abbilds werden in Hexadezimalzahlen ausgedrückt. Für diese Variablen sind die Funktionen 0x03 und 0x04 implementiert. Tabelle 25: Modbus-Speicherabbild 1 (momentane Energievariablen) Abbild 1 Parameter Symbol Momentan Einheiten Wirkenergie III kWh III 3C-3D Induktive Blindenergie III...
  • Seite 90 CVM-E3-MINI Tabelle 27: Modbus-Speicherabbild 2 (Energievariablen) Abbild 2 Gesamt- Parameter Symbol Tarif 1 Tarif 2 Einheiten anzahl Verbrauchte Wirkenergie III (kWh) kWh III 105E-105F 1088-1089 10DC-10DD Verbrauchte Wirkenergie III (Wh) kWh III 1060-1061 108A-108B 10DE-10DF Verbrauchte induktive Blindenergie III kvarhL III...

  • Seite 91: 7�3�3� Spannungs- Und Stromoberwellen

    CVM-E3-MINI Tabelle 28 (Fortsetzung): Modbus-Speicherabbild 1 und 2 (Energievariablen pro Phase) Abbild 1 und Abbild 2 Parameter Symbol Einheiten Verbrauchte induktive Blindenergie T2 kvarhL 1424-1425 1484-1485 14E4-14E5 kvarh (kvarhL) Verbrauchte induktive Blindenergie T2 kvarhL 1426-1427 1486-1487 14E6-14E7 varh (varhL) Erzeugte Wirkenergie T2 (kWh)
  • Seite 92 CVM-E3-MINI Tabelle 29 (Fortsetzung): Modbus-Speicherabbild 1 (Spannungsoberwellen) Abbild 1 Parameter Spannung L1 Spannung L2 Spannung L3 Einheiten 17. Oberschwingung 30A-30B 32A-32B 34A-34B % x 10 18. Oberschwingung 30C-30D 32C-32D 34C-34D % x 10 19. Oberschwingung 30E-30F 32E-32F 34E-34F % x 10 20.
  • Seite 93 CVM-E3-MINI Tabelle 30 (Fortsetzung): Modbus-Speicherabbild 2 (Spannungsoberwellen) Abbild 2 Parameter Spannung L1 Spannung L2 Spannung L3 Einheiten 27. Oberschwingung 1A43 1A63 1A83 % x 10 28. Oberschwingung 1A44 1A64 1A84 % x 10 29. Oberschwingung 1A45 1A65 1A85 % x 10 30.

  • Seite 94: 7�3�4� Löschen Der Parameter

    CVM-E3-MINI Tabelle 32: Modbus-Speicherabbild 2 (Stromoberwellen)� Abbild 2 Parameter Strom L1 Strom L2 Strom L3 Einheiten Arm Fundamental 1A88-1A89 1AA8-1AA9 1AC8-1AC9 mA x 10 2. Oberschwingung 1A8A 1AAA 1ACA % x 10 3. Oberschwingung 1A8B 1AAB 1ACB % x 10 4.

  • Seite 95: 7�3�5� Leistungsstatus

    CVM-E3-MINI Tabelle 33 (Fortsetzung): Modbus-Speicherabbild: Löschen der Parameter Parameter Adresse Gültiger Bereich der Werte Löschen der dreiphasigen Energien FF00 Löschen der Energien pro Phase (L1, L2, L3) FF00 Löschen der Energien pro Phase (L1) FF00 FF00 Löschen der Energien pro Phase (L2) FF00 Löschen der Energien pro Phase (L3)

  • Seite 96: Art Des Flexiblen Sensors (Modelle Cvm-E3-Mini-Flex Und Cvm-E3-Mini-Flex- Wieth)

    1: ../5A Spannungsverhältnis x Stromverhältnis ≤ 300000. Spannungsverhältnis ≤ 1000. Dieser Parameter ist konfigurierbar bei den Modellen CVM-E3-MINI-ITF, CVM-E3-MINI-ITF-WiEth, CVM-E3- MINI-MC und CVM-E3-MINI-MC-WiEth. Dieser Parameter ist konfigurierbar bei den Modellen CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth. Hinweis: Das Spannungsverhältnis ist das Verhältnis zwischen der Primär- und der Sekundär- spannung.
  • Seite 97 Einphasennetz von Phase zu Phase mit 2 Drähten. 2-1Ph Einphasennetz von Phase zu Neutralleiter mit 2 Drähten. Diese Option ist nicht verfügbar bei den Modellen CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX-WiEth� 7�3�7�6� Maximaler Bedarf Tabelle 42: Modbus-Speicherabbild: Maximaler Bedarf� Maximaler Bedarf Standard- Konfigurationsvariable Adresse Gültiger Bereich der Werte...
  • Seite 98 Sie haben 1 Dezimalstelle. (10) 7�3�7�11� Programmierung des digitalen Ausgangs T1 Hinweis: Die CVM-E3-MINI-xxx-WiEth-Modelle haben keinen Digitalausgang, da die Aktivierung des Alarms nur die Aktivierung der LED für den/die ALARM/ENERGIEIMPULSE auslöst. Tabelle 47: Modbus-Speicherabbild: Programmierung des digitalen Ausgangs T1 (Alarm)�...
  • Seite 99 0: Tarif 1 Tarifauswahl 2B66 1: Tarif 2 7�3�7�14� Digitaler Ausgang (Modelle CVM-E3-MINI-xxx) Lesen des Status des digitalen Ausgangs. Für diese Variable ist die Funktion 0x04 implementiert Tabelle 53: Modbus-Speicherabbild: Status des digitalen Ausgangs� Status des digitalen Ausgangs Variable...
  • Seite 100 CVM-E3-MINI Tabelle 55 (Fortsetzung): Modbus-Speicherabbild: Kommunikation� Kommunikation Standard- Konfigurationsvariable Adresse Gültiger Bereich der Werte wert 0: Keine Parität Modbus: Parität 1: Ungerade Parität 2745 2: Gerade Parität 0: 8 bits Modbus: Datenbits 2746 1: 7 bits 0: 1 Stoppbit Modbus: Stoppbits...

  • Seite 101: 7�4�- Bacnet-Protokoll

    CVM-E3-MINI 7.4.- BACnet-PROTOKOLL B A C n e t i s t e i n K o m m u n i k a t i o n s p r o t o k o l l f ü r d i e G e b ä u d e a u t o m a t i o n u n d Steuerungsnetzwerke (Building Automation and Control NETworks).

  • Seite 102: 7�4�1�- Mapa Pics

    CVM-E3-MINI 7�4�1�- MAPA PICS PICS Vendor Name: CIRCUTOR Product Name: CVM-E3-MINI Product Model Number: Application Software Version: Firmware Revision: 0.7.1 BACnet Protocol Revision: 10 Product Description: Electrical energy meter BACnet Standardized Device Profile (Annex L) BACnet Application Specific Controller (B-ASC)
  • Seite 103 CVM-E3-MINI DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Potencia activa Active power kW 2 ActPwrPh2 Potencia reactiva Reactive power kvar 2 ReactPwrPh2 kvar Factor de potencia Power factor PF 2 PwrFactPh2 Tensión fase-neutro Voltage phase to AI10 Ph2NU3 neutral Corriente...
  • Seite 104 CVM-E3-MINI DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Potencia aparente Three phase aparent kVAIII AI43 AppPw3Ph trifásica power Máxima demanda I1 Maximum demand I1 Md (A1) AI44 MaxDemand_A1 Máxima demanda I2 Maximum demand I2 Md(A2) AI45 MaxDemand_A2 Máxima demanda I3...

  • Seite 105: Cvm-E3-Mini-Xxx-Wieth: Kommunikation

    Standards IEEE 802.11b, IEEE 802.11g und IEEE 802.11n. Hinweis: Um die IP-Adresse des Geräts beizubehalten und die Wi-Fi-Kommunikation nicht zu verlieren, wird empfohlen, den Router so zu konfigurieren, dass den CVM-E3-MINI-xxx-WiEth- Geräten eine feste IP-Adresse zugewiesen wird, die auf die MAC-Adresse des Geräts verweist.

  • Seite 106: 8�3�- Bluetooth ® -Kommunikation

    CVM-E3-MINI 8.3.- Bluetooth -KOMMUNIKATION ® Das Gerät verfügt über die drahtlose Bluetooth -Kommunikation. ® Die drahtlose Bluetooth -Technologie ist eine Funktechnologie mit kurzer Reichweite, die eine ® drahtlose Datenkommunikation zwischen Computern in einer Reichweite von ca. 10 Metern ermöglicht. 8.4.- MOBILE ANWENDUNG Die mobile MyConfig-Anwendung, mit der Sie die Wi-Fi und Ethernet-Kommunikation über...

  • Seite 107: 8�5�- Konfigurationsseite

    CVM-E3-MINI 8.5.- KONFIGURATIONSSEITE Um auf die interne Konfigurationsseite zugreifen zu können, muss die IP-Adresse des Geräts im Webbrowser eingegeben werden. Die IP-Adresse des Geräts können Sie auf den Bildschirmen „5.5.2. ETHERNET-KOMMUNIKA- für eine Verbindung über Ethernet oder „ TION: IP-ADRESSE“...
  • Seite 108 CVM-E3-MINI  Auf dem Bildschirm Communications die Konfiguration der Ethernet- und Wi-Fi-Kom- munikation ändern ( Abbildung 36 Abbildung 36: Website: Communications�  Auf dem Bildschirm Firmware die Kommunikationsfirmware aktualisieren ( Abbildung Abbildung 37: Website: Firmware� Betriebsanleitung...

  • Seite 109: Technische Merkmale

    CVM-E3-MINI 9�- TECHNISCHE MERKMALE Wechselstromversorgung (12) CVM-E3-MINI-ITF - CVM-E3-MINI-MC - CVM-E3-MINI-FLEX ~ ± Nennspannung 207 ... 253 V 100 ... 240 V Frequenz 50 ... 60 Hz 50 ... 60 Hz Verbrauch 4 VA 4.9 ... 6.1 VA Installationskategorie CAT III 300 V...
  • Seite 110 NPN-Ausgang Maximale Spannung Maximaler Strom 50 mA 16 Impulse / Sek. Maximale Frequenz Impulsbreite 30 ms bis 500 ms (programmierbar) Digitaler Eingang (CVM-E3-MINI-ITF, CVM-E3-MINI-MC, CVM-E3-MINI-FLEX) Anzahl NPN Potentialfreier Kontakt Elektrische Isolierung optoisoliert Kommunikation (CVM-E3-MINI-ITF, CVM-E3-MINI-MC, CVM-E3-MINI-FLEX) Modbus RTU BACnet Feldbus...
  • Seite 111 255 g. Gehäuse V0 selbstlöschender Kunststoff Befestigung DIN-Schiene (15) Der empfohlene Mindestabstand zwischen den Schienen für die Installation der CVM-E3-MINI-Geräte beträgt (15) 150 mm. Normen Sicherheitsanforderungen an elektrische Geräte zur Messung, Steue- EN 61010-1: 2010 rung und Verwendung im Labor� Teil 1: Allgemeine Anforderungen�...
  • Seite 112 1500 V� Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßna- EN 61557-12:2008 hmen� Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens Test for flammability of plastic materials for parts in devices and UL 94 appliances 52.5 Abbildung 38: Abmessungen des CVM-E3-MINI� Betriebsanleitung...

  • Seite 113: Wartung Und Technischer Kundendienst

    Tel.: 902 449 459 (Spanien) / +34 937 452 919 (aus dem Ausland) E-Mail: sat@circutor.com 11�- GARANTIE CIRCUTOR gewährt auf seine Produkte eine Garantie für Fertigungsfehler aller Art von zwei Jahren ab dem Lieferzeitpunkt der Geräte. CIRCUTOR repariert oder ersetzt alle Produkte mit Fertigungsfehlern, die innerhalb des Ga- rantiezeitraums zurückgegeben werden.

  • Seite 114: Ce-Zertifikat

    CVM-E3-MINI 12�- CE-ZERTIFIKAT Betriebsanleitung...
  • Seite 115 CVM-E3-MINI Betriebsanleitung...
  • Seite 116 CVM-E3-MINI Betriebsanleitung...

  • Seite 117: Anhang A �- Konfigurationsmenüs

    CVM-E3-MINI ANHANG A �- KONFIGURATIONSMENÜS Ethernet, Wi-Fi und Bluetooth Kommunikation Modelle CVM-E3-MINI-xxx-WiEth >3s >3s Ethernet-kommunikation:   DHCP-konfiguration “ ” “ ” >3s “ ”  Ethernet-kommunikation:    IP-Adresse “ ”  >3s  “ ” Ethernet-kommunikation: ...
  • Seite 118  Modellen CVM-E3-MINI-ITF, CVM-E3-MINI-ITF-WiEth,    “ ” “ ” CVM-E3-MINI-MC, CVM-E3-MINI-MC-WiEth  >3s Sekundärstrom   Modellen CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth “ ” “ ” >3s Flexibler sensor Modellen CVM-E3-MINI-FLEX , CVM-E3-MINI-FLEX-WiEth   “ ” “ ” >3s Anzahl der quadranten ...

  • Seite 119: Rs-485-Kommunikation

    ”  >3s Programmierung des alarms “ ” “ ” >3s Funktionsweise des digitalen eingangs   “ ” “ ” Modelle CVM-E3-MINI-xxx >3s Tarifauswahl   “ ” “ ” Modelle CVM-E3-MINI-xxx-WiEth  >3s Backlight    “ ”...
  • Seite 120 CVM-E3-MINI Programmierung des alarms >3s  Code der Variable Energie    “ ” “ ”  >3s  Maximalwert    “ ” “ ”  >3s  Minimalwert    “ ” “ ” ...
  • Seite 121 CVM-E3-MINI RS-485-Kommunikation Modelle CVM-E3-MINI-xxx >3s Modbus RS-485-Kommunikation   BACnet “ ” “ ”  >3s Übertragungsgeschwindi-   gkeit “ ” “ ”   >3s Nummer des peripherie-    geräts “ ” “ ”  ...
  • Seite 122 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
