3�6�11�- MESSUNG EINES ZWEIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3-MINI-FLEX

UND CVM-E3-MINI-FLEX-WiEth

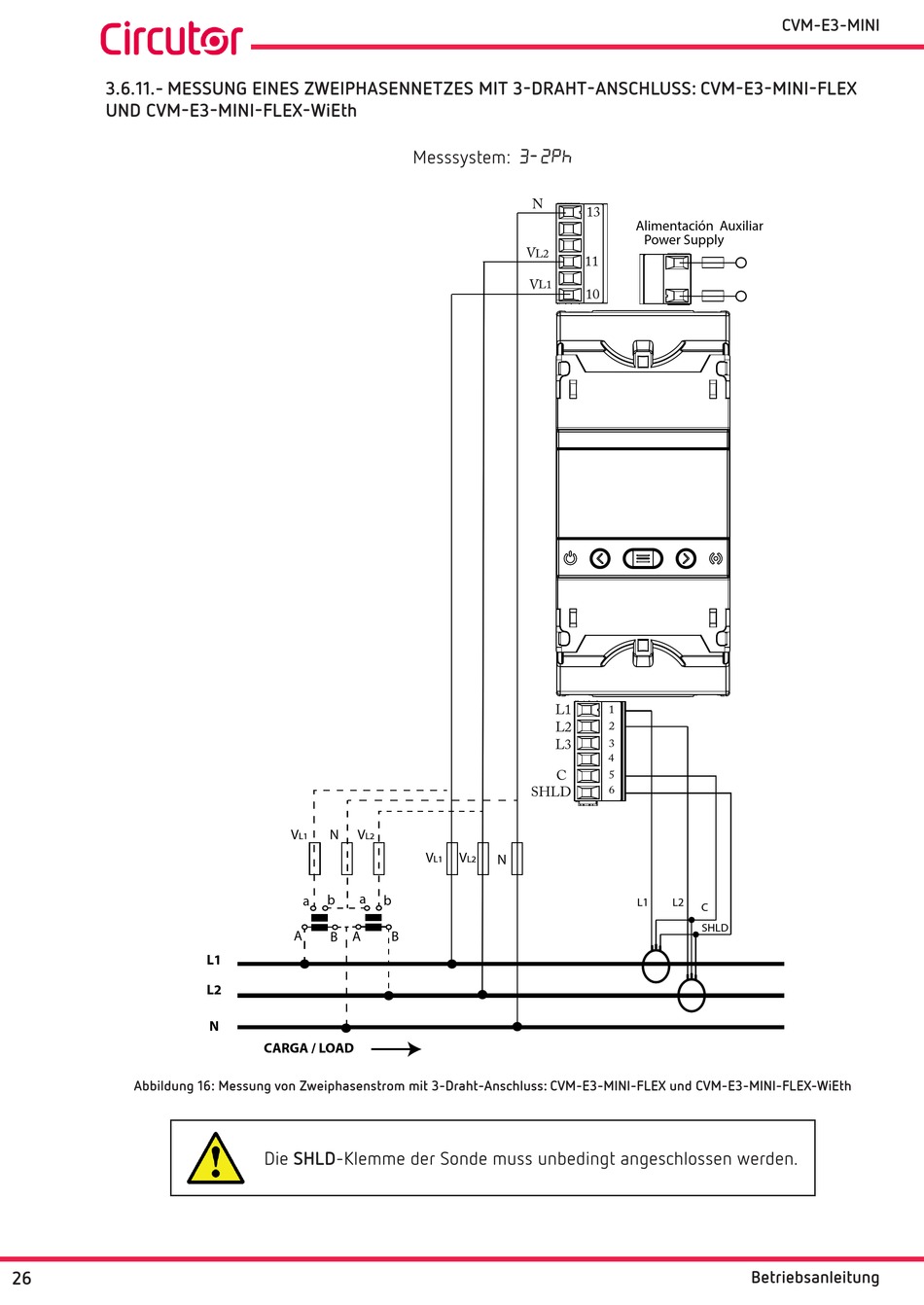

Abbildung 16: Messung von Zweiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX-WiEth
26
V N V
L1 L2
a
b
a
A B A
L1
L2
N
CARGA / LOAD
Die SHLD-Klemme der Sonde muss unbedingt angeschlossen werden.
