3�6�- ANSCHLUSSPLAN
3�6�1�- MESSUNG EINES DREIPHASENNETZES MIT 4-DRAHT-ANSCHLUSS: CVM-E3-MINI-ITF UND
CVM-E3-MINI-ITF-WiEth

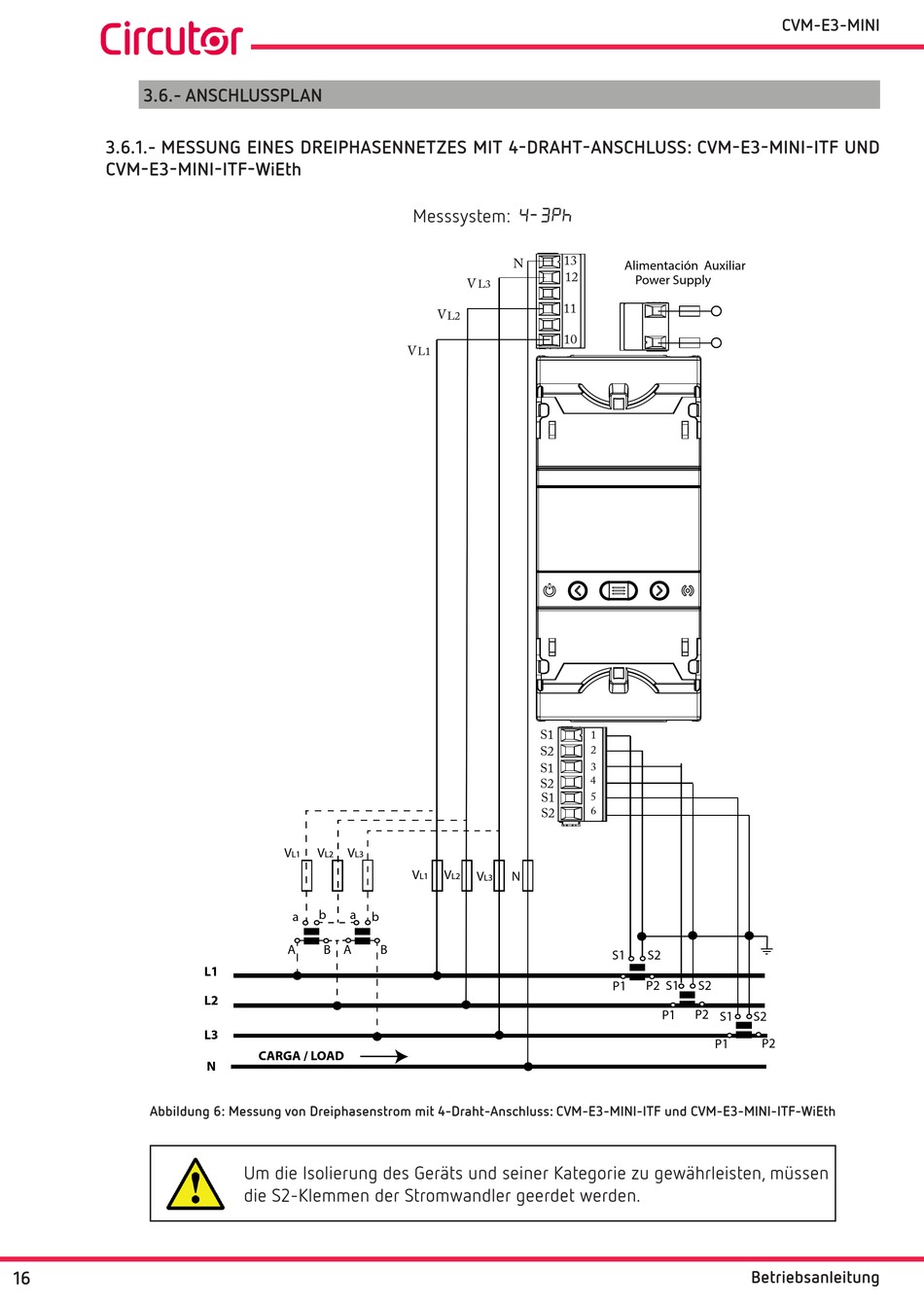

Abbildung 6: Messung von Dreiphasenstrom mit 4-Draht-Anschluss: CVM-E3-MINI-ITF und CVM-E3-MINI-ITF-WiEth
16
V V V
L1 L2 L3
b a
a b
A B A
L1
L2
L3
CARGA / LOAD
N
Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten, müssen
die S2-Klemmen der Stromwandler geerdet werden.
