CVM-E3-MINI
3�5�3�- MODELLE CVM-E3-MINI-ITF-WiEth UND CVM-E3-MINI-MC-WiEth
A1
A2

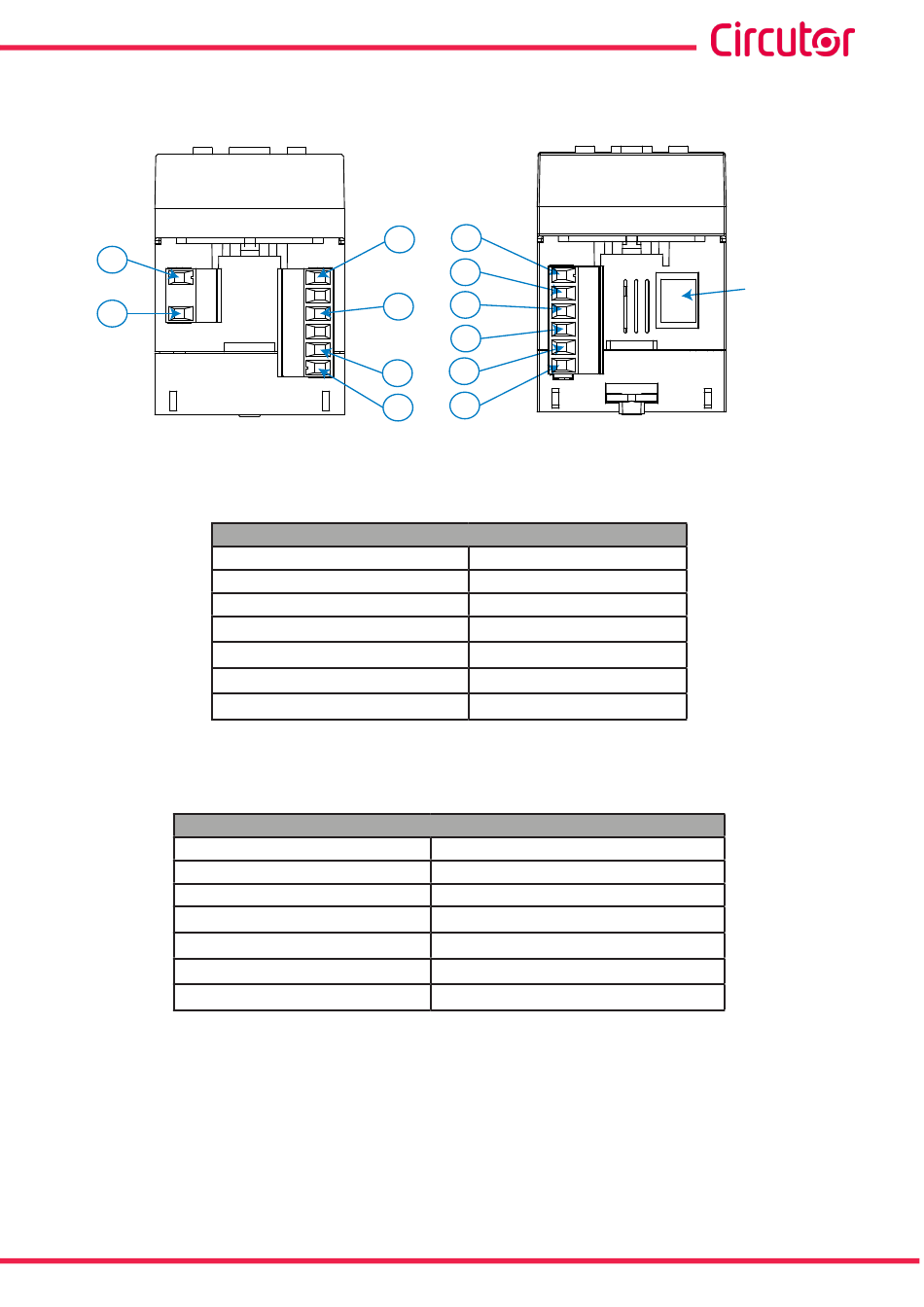

Abbildung 5: Anschlussklemmen des CVM-E3-MINI-ITF/-MC /-FLEX-WiEth: oben - unten
Tabelle 9: Übersicht über die Anschlussklemmen: CVM-E3-MINI-ITF-WiEth und CVM-E3-MINI-MC-WiEth�
A1: ~ +, Hilfsstromversorgung
A2: ~ -, Hilfsstromversorgung
10: VL1, Spannungseingang L1
11: VL2, Spannungseingang L2
12: VL3, Spannungseingang L3
13: N, Spannungseingang Neutralleiter
1: S1, Stromeingang L1
3�5�4�- MODELLE CVM-E3-MINI-FLEX-WiEth
Tabelle 10: Übersicht über die Anschlussklemmen: CVM-E3-MINI-FLEX-WiEth�
A1: ~ +, Hilfsstromversorgung
A2: ~ -, Hilfsstromversorgung
10: VL1, Spannungseingang L1
11: VL2, Spannungseingang L2
12: VL3, Spannungseingang L3
13: N, Spannungseingang Neutralleiter
1: L1, Stromeingang L1
Betriebsanleitung
10
10
11
11
12
13
12
13
Anschlussklemmen des Geräts
Anschlussklemmen des Geräts
2: L2, Stromeingang L2
3: L3, Stromeingang L3
4: Nicht angeschlossen
5: C, gemeinsam für die Stromeingänge
6: SHLD, GND der Stromeingänge
Ethernet: Ethernet-Verbindung
1
2
3
4
5
6
2: S2, Stromeingang L1
3: S1, Stromeingang L2
4: S2, Stromeingang L2
5: S1, Stromeingang L3
6: S2, Stromeingang L3
Ethernet: Ethernet-Verbindung
Ethernet
15
