3�6�17�- MESSUNG EINES EINPHASENNETZES VON PHASE ZU NEUTRALLEITER MIT 2 DRÄHTEN:
CVM-E3-MINI-FLEX UND CVM-E3-MINI-FLEX-WiEth

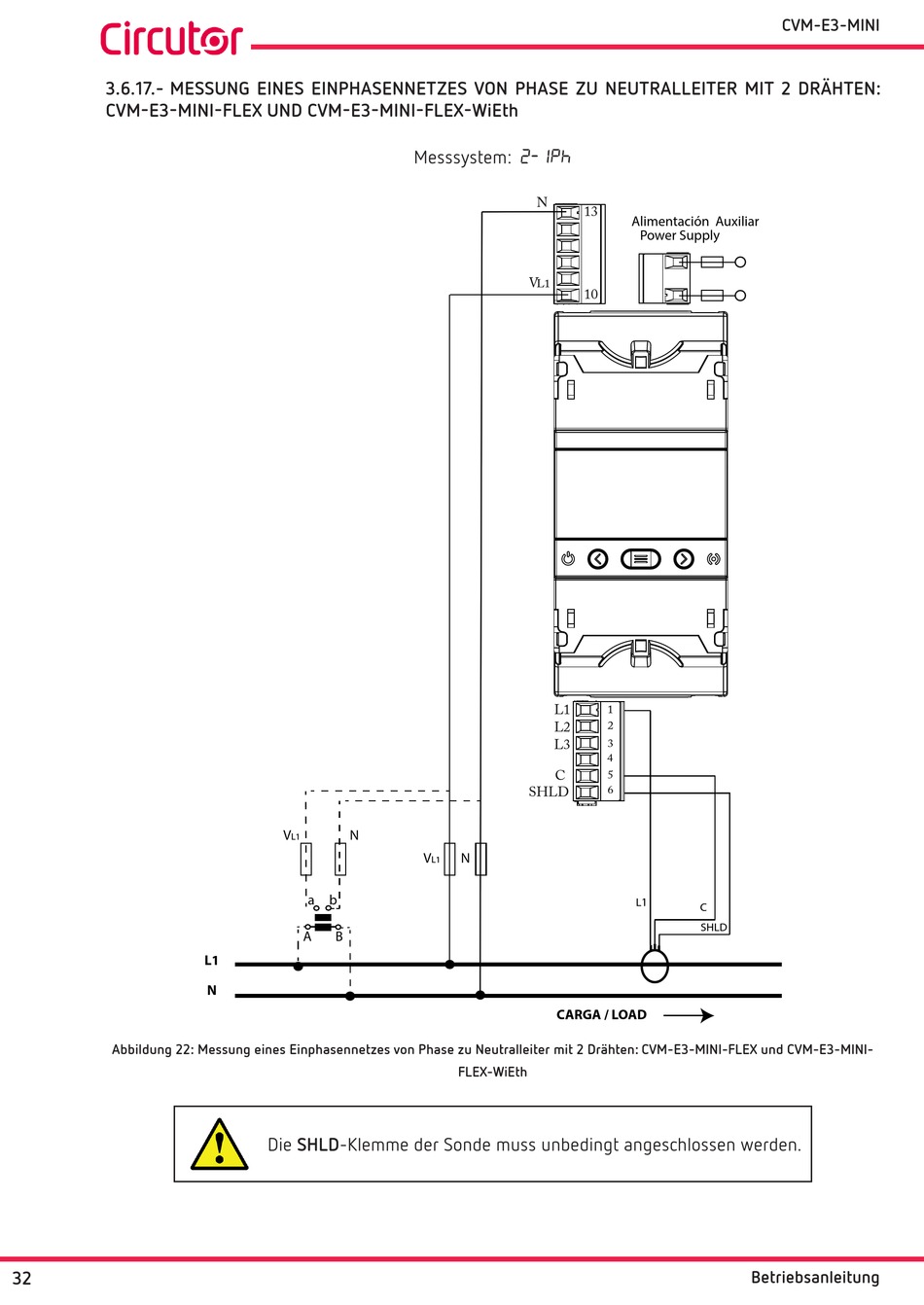

Abbildung 22: Messung eines Einphasennetzes von Phase zu Neutralleiter mit 2 Drähten: CVM-E3-MINI-FLEX und CVM-E3-MINI-
32
V N
L1
a b
A B
L1
N
Die SHLD-Klemme der Sonde muss unbedingt angeschlossen werden.
Messsystem: 2-1Ph
