CVM-E3-MINI
3�2�- INSTALLATION
Das Gerät wird in eine Schalttafel oder ein Gehäuse mit DIN-Schienenbefestigung (IEC 60715) einge-
baut.
Der empfohlene Mindestabstand zwischen den Schienen für die Installation der CVM-E3-MINI-Geräte
beträgt 150 mm.
Wenn das Gerät angeschlossen ist, können die Anschlussklemmen, das Öffnen der Ab-
deckungen oder das Entfernen von Elementen Zugang zu Teilen gewähren, die bei
Berührung gefährlich sein können. Das Gerät darf erst verwendet werden, wenn die
Installation vollständig abgeschlossen ist.
Das Gerät muss an einen Stromkreis angeschlossen werden, der mit Sicherungen vom Typ gl (IEC 269)
oder Typ M zwischen 0,5 und 2 A geschützt ist. Es muss mit einem magnetothermischen Schalter oder
einer gleichwertigen Vorrichtung ausgestattet sein, um das Gerät von der Stromversorgung zu trennen.
Der Stromversorgungs- und der Spannungsmesskreis müssen mit einem Kabel mit einem Mindestab-
schnitt von 1 mm
verbunden werden.
2
Die Sekundärstromleitung des Stromwandlers muss mit einem Mindestabschnitt von 2,5 mm
den werden.
Die Isoliertemperatur der an das Gerät angeschlossenen Kabel muss mindestens 62 °C betragen.
3�3�- ADAPTER FÜR DIE MONTAGE DES GERÄTS AN EINER 72 x 72 mm großen WANDPLATTE
Hinweis: Der Adapter für die Montage des Geräts an einer 72 x 72 mm großen Wandplatte ist ein Zu-
behörteil, das separat erhältlich ist.
CIRCUTOR verfügt über einen speziellen Adapter für das CVM-E3-MINI-Gerät, um es an 72 x 72 mm
großen Wandplatten montieren zu können.

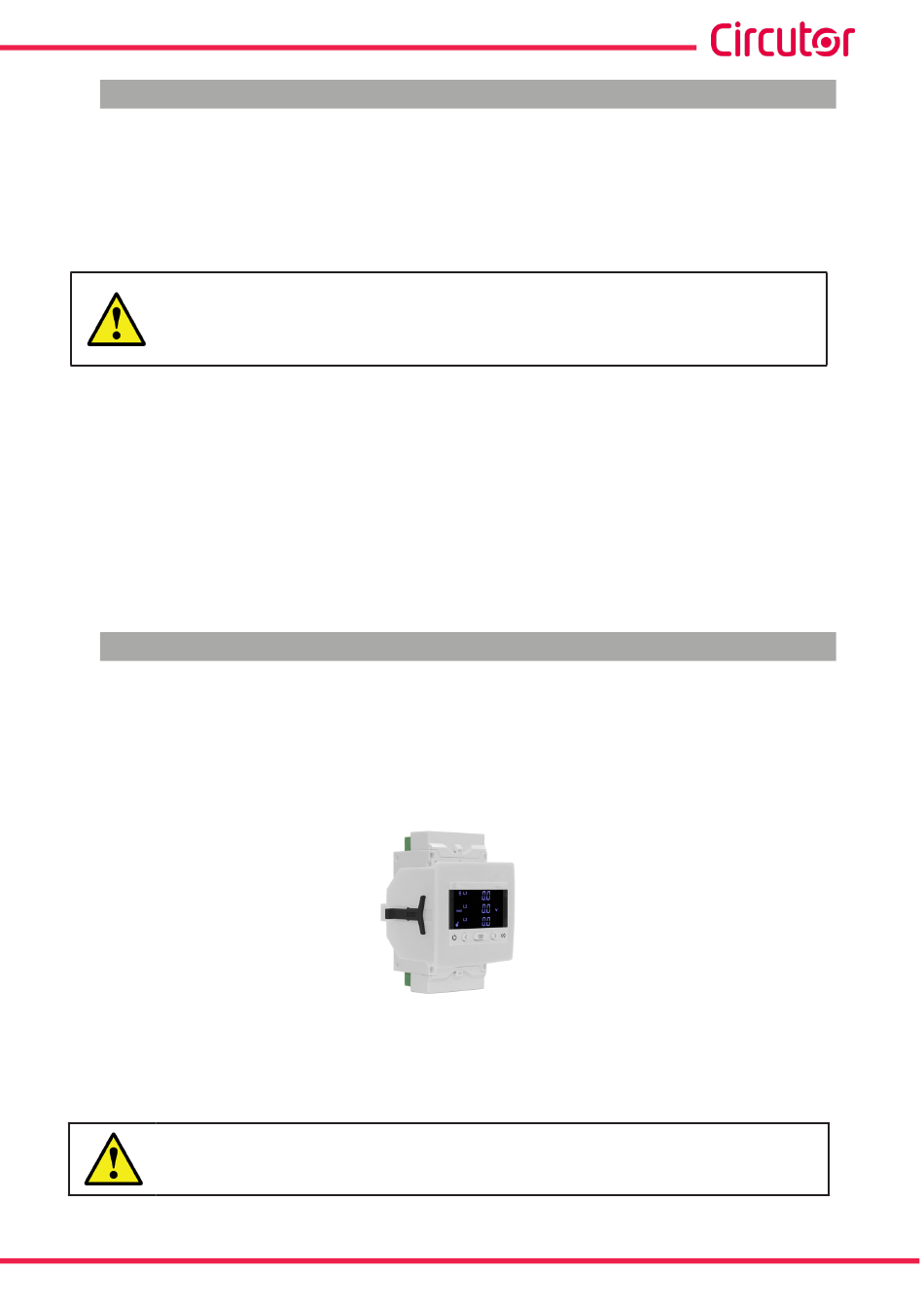

Abbildung 1: CVM-E3-MINI mit Adapter für die Montage an einer Wandplatte
zeigt das Anbringen des Adapters an einem CVM-E3-MINI-Gerät für die Montage an einer
Abbildung 2
Wandplatte.
Vor der Installation des Adapters muss das Gerät von allen Stromquellen getrennt
werden, sowohl von der eigenen Stromversorgung des Geräts als auch von der Strom-
quelle, an der das Gerät die Messung durchführt.
Betriebsanleitung
verbun-
2
11
