CVM-E3-MINI
3�6�6�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3-MINI-FLEX
UND CVM-E3-MINI-FLEX-WIETH
L1
L2
L3
CARGA / LOAD

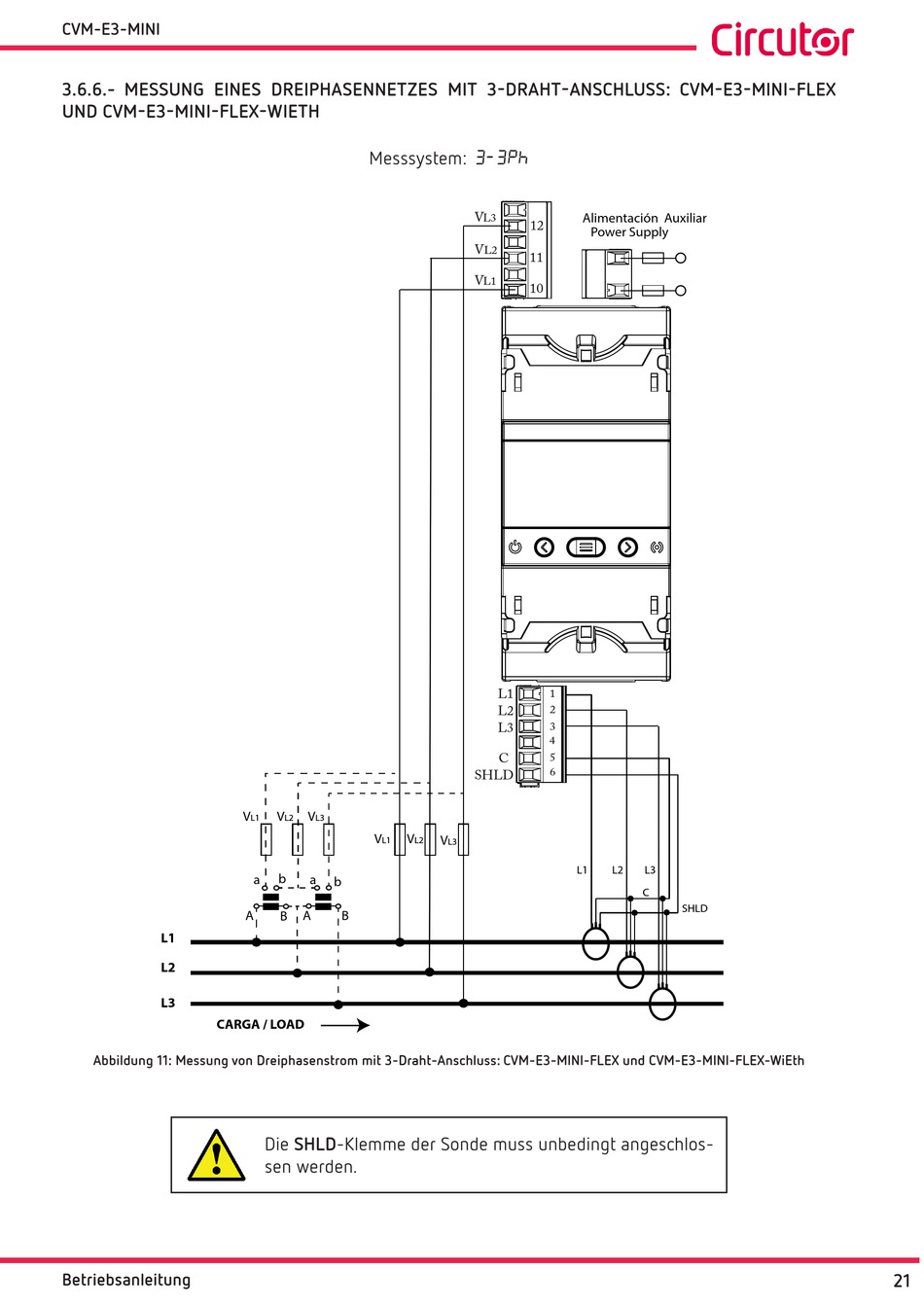

Abbildung 11: Messung von Dreiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX-WiEth
Betriebsanleitung
Messsystem:
V
V
V
L1
L2
L3
V
V
L1
L2
b
a
a
b
A
B
A
B
Die SHLD-Klemme der Sonde muss unbedingt angeschlos-
sen werden.
3-3Ph
V
Alimentación Auxiliar
L3
12
Power Supply
V
L2
11
V
L1
10
L1
1
L2
2
L3
3
4
C
5
6
SHLD
V
L3
L1
L2
L3
C
SHLD
21
