CVM-E3-MINI
7.- CVM-E3-MINI-xxx: RS-485-KOMMUNIKATION
Die CVM-E3-MINI-xxx verfügen über einen RS-485-Kommunikationsanschluss.
Das Gerät verfügt standardmäßig über zwei Kommunikationsprotokolle MODBUS RTU ® und BACnet.
Im Konfigurationsmenü wählen Sie das Protokoll und die Konfigurationsparameter aus, (
).
485-KOMMUNIKATION"
7�1�- ANSCHLÜSSE
Die Zusammensetzung des RS-485-Kabels muss mit einem Twisted-Pair-Kabel mit Abschirmgitter
(mindestens 3 Drähte) und einem maximalen Abstand zwischen dem CVM-E3-MINI und der Master-
Einheit mit einer Länge von 1200 Metern erfolgen.
An diesen Bus können maximal 32 CVM-E3-MINI angeschlossen werden.
Für die Kommunikation mit der Master-Einheit muss ein intelligenter RS-232-zu-RS-485-
Netzwerkprotokoll-Konverter verwendet werden.
PC
RS-232 / USB / Ethernet / Profibus ...
RS-232
USB
Ethernet
Profibus
...
RS-485
RS-485
S
Betriebsanleitung
A(+)
B(-)

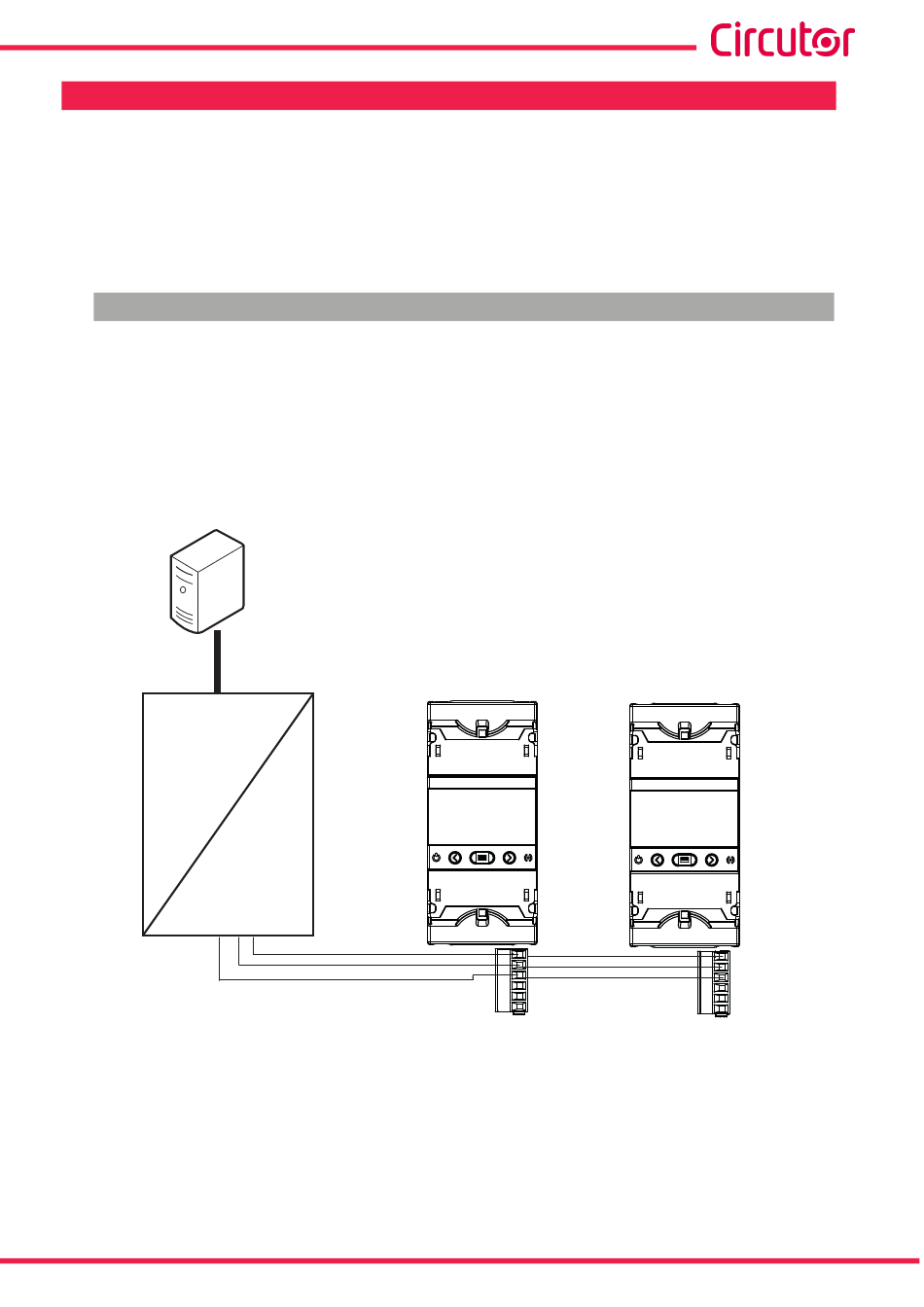

Abbildung 33: Anschlussplan RS-485�
A(+)
A
B(-)
B
S
S
„6.22.- RS-
A(+)
A
B(-)
B
S
S
