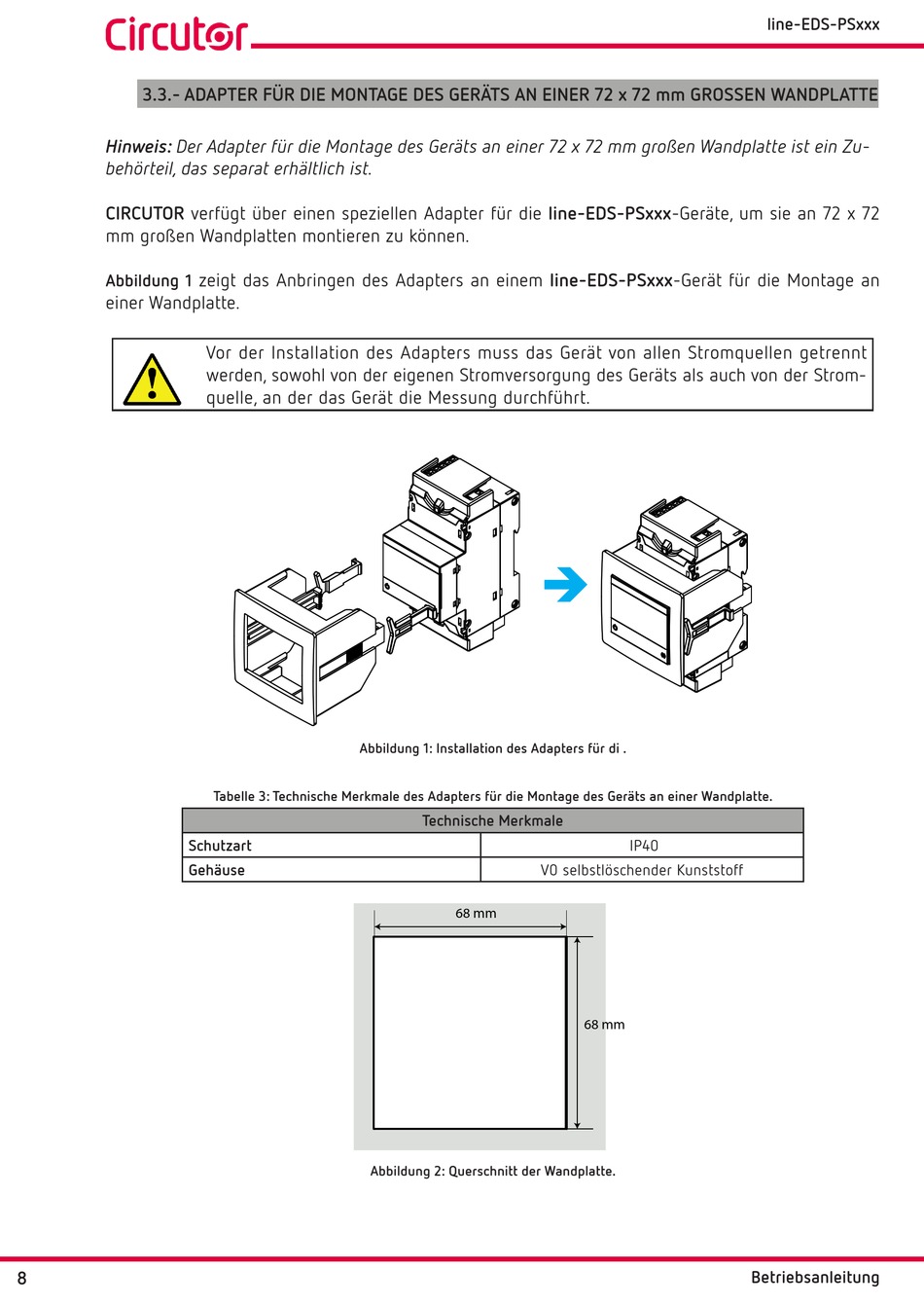

3�3�- ADAPTER FÜR DIE MONTAGE DES GERÄTS AN EINER 72 x 72 mm GROSSEN WANDPLATTE
Hinweis: Der Adapter für die Montage des Geräts an einer 72 x 72 mm großen Wandplatte ist ein Zu-
behörteil, das separat erhältlich ist.
CIRCUTOR verfügt über einen speziellen Adapter für die line-EDS-PSxxx-Geräte, um sie an 72 x 72
mm großen Wandplatten montieren zu können.
Abbildung 1
einer Wandplatte.
Schutzart
Gehäuse
8
zeigt das Anbringen des Adapters an einem line-EDS-PSxxx-Gerät für die Montage an
Vor der Installation des Adapters muss das Gerät von allen Stromquellen getrennt
werden, sowohl von der eigenen Stromversorgung des Geräts als auch von der Strom-
quelle, an der das Gerät die Messung durchführt.
Abbildung 1: Installation des Adapters für di �
Tabelle 3: Technische Merkmale des Adapters für die Montage des Geräts an einer Wandplatte�
Abbildung 2: Querschnitt der Wandplatte�
Technische Merkmale
V0 selbstlöschender Kunststoff
68 mm
68 mm
line-EDS-PSxxx
IP40
