CVM-C10
3�4�2�- KLEMMENBESCHREIBUNG, MODELLE CVM-C10-ITF-IN UND CVM-C10-MC-IN
Tabelle 5: Klemmenbeschreibung des CVM-C10-ITF-IN und des CVM-C10-MC-IN�
1: A1 Hilfsversorgung.
2: A2 Hilfsversorgung.
3: Rc, Gemeinsamer Anschluss Relaisausgänge
4: R2, Relaisausgang 2
5: R1, Relaisausgang 1
6: S2, Eingang Neutralleiterstrom
7: S1, Eingang Neutralleiterstrom
8: A(+), RS485
9: B(-), RS485
10: GND, für RS485 und für die Digitaleingänge
11: I1, Digitaleingang 1 / Tarifauswahl
1

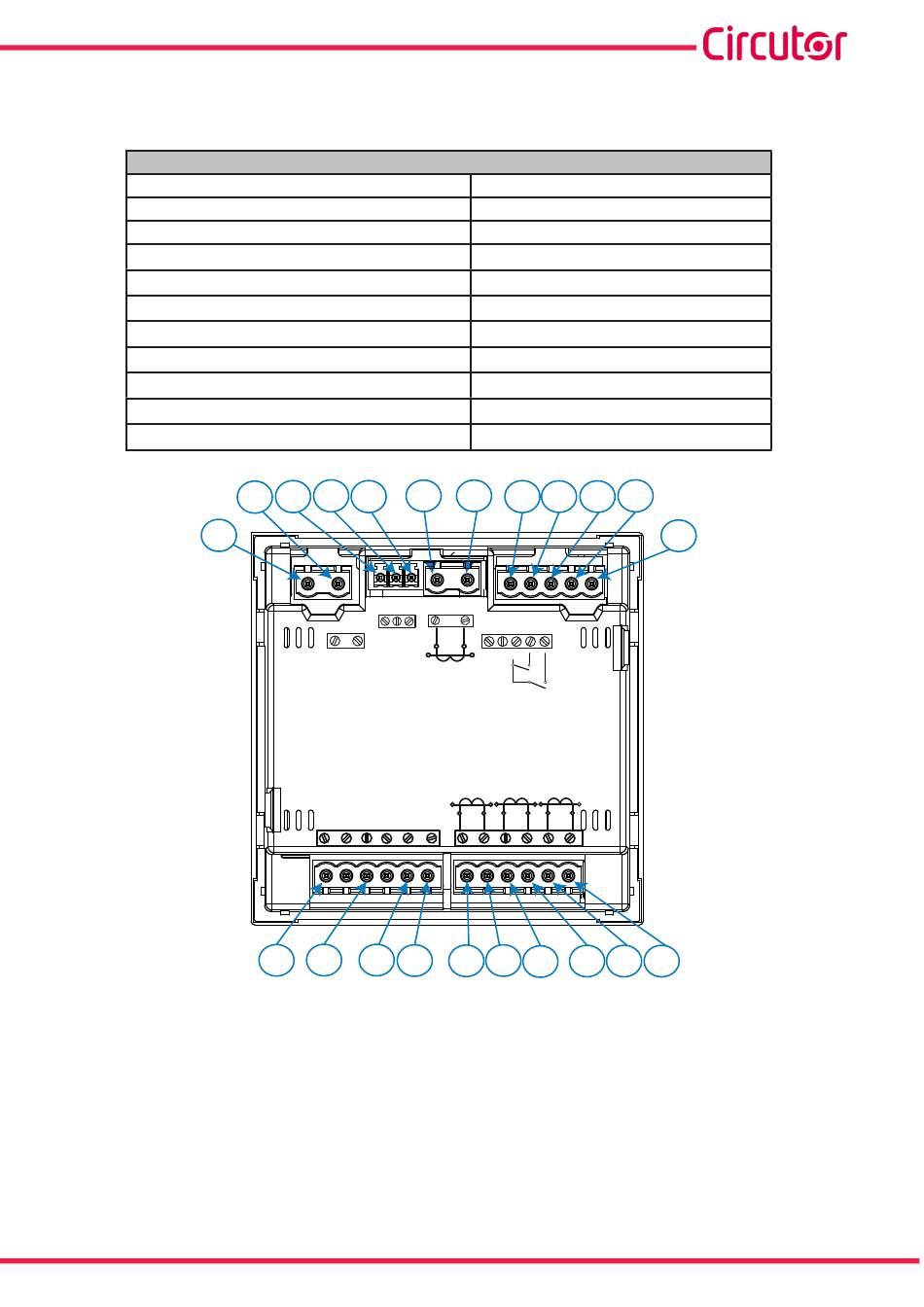

Abbildung 2: Klemmen des CVM-C10-ITF-IN und des CVM-C10-MC-IN�
Betriebsanleitung
Steckerbelegung des Gerätes
6
2
3
4
5
OUTPUTS
POWER SUPPLY
Rc R2 R1
P2
Ph-Ph
Ph-N
300V ~
520V ~
V
V
V
L1
L2
L3
13
14
15
16
12: I2, Digitaleingang 2 / Tarifauswahl
13: V
Spannungseingang L1
L1,
14: V
Spannungseingang L2
L2,
15: V
,Spannungseingang L3
L3
16: N, Neutralleiter
17: S1
Stromeingang L1
,
18: S2, Stromeingang L1
19: S1, Stromeingang L2
20: S2, Stromeingang L2
21: S1, Stromeingang L3
22: S2, Stromeingang L3
7
8
9
10 11
RS485
INPUTS
A(+) B(-)
I1 I2
S2
S1
LN
GND
P1
P1
P2
P1
P2 P1
P2
L1
L2
L3
N
S1
S2
S1
S2
S1
S2
17 18
19
20
12
21 22
13
