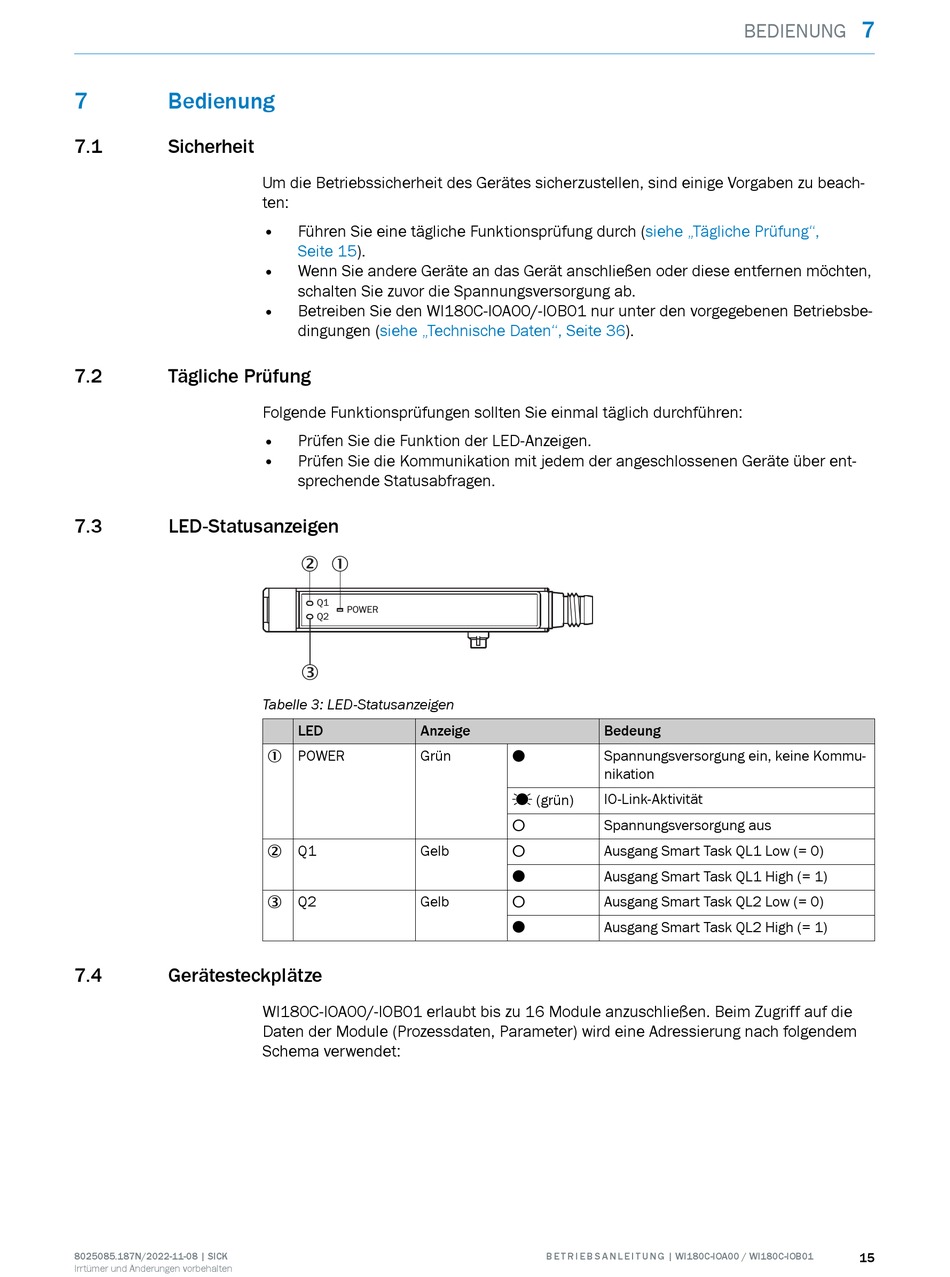

7 Bedienung
7.1

Sicherheit

7.2 Tägliche Prüfung
7.3

LED-Statusanzeigen

7.4 Gerätesteckplätze
8025085.187N/2022-11-08 | SICK
Irrtümer und Änderungen vorbehalten
Um die Betriebssicherheit des Gerätes sicherzustellen, sind einige Vorgaben zu beach‐
ten:
• Führen Sie eine tägliche Funktionsprüfung durch
Seite 15).
• Wenn Sie andere Geräte an das Gerät anschließen oder diese entfernen möchten,
schalten Sie zuvor die Spannungsversorgung ab.
• Betreiben Sie den WI180C-IOA00/-IOB01 nur unter den vorgegebenen Betriebsbe‐
dingungen (siehe „Technische Daten", Seite
Folgende Funktionsprüfungen sollten Sie einmal täglich durchführen:
• Prüfen Sie die Funktion der LED-Anzeigen.
• Prüfen Sie die Kommunikation mit jedem der angeschlossenen Geräte über ent‐
sprechende Statusabfragen.
2 1
Q1
POWER
Q2
3
Tabelle 3: LED-Statusanzeigen
LED Anzeige
POWER Grün
1
Q1 Gelb
2
Q2 Gelb
3
WI180C-IOA00/-IOB01 erlaubt bis zu 16 Module anzuschließen. Beim Zugriff auf die
Daten der Module (Prozessdaten, Parameter) wird eine Adressierung nach folgendem
Schema verwendet:
(siehe „Tägliche Prüfung",
36).
Bedeung
Spannungsversorgung ein, keine Kommu‐
O
nikation
IO-Link-Aktivität
Ö (grün)
Spannungsversorgung aus
o
Ausgang Smart Task QL1 Low (= 0)
o
Ausgang Smart Task QL1 High (= 1)
O
Ausgang Smart Task QL2 Low (= 0)
o
Ausgang Smart Task QL2 High (= 1)
O
B E T R I E B S A N L E I T U N G | WI180C-IOA00 / WI180C-IOB01
7
BEDIENUNG
15
