BEDIENUNG
24 B E T R I E B S A N L E I T U N G | WI180C-IOA00 / WI180C-IOB01
Registerkarte ALLGEMEINE EINSTELLUNGEN
Auf der Registerkarte ALLGEMEINE EINSTELLUNGEN können Sie zunächst die Funktion
des Multifunktionspins MF (Pin 2) festlegen. Daneben kann die Prozessdatenstruktur
ausgewählt werden:
WI180C-IOA00:
• 5 Messwerte aus den vorhandenen bis zu 16 Modulen können ausgesucht wer‐
den (AO1 ... AO5). In diesem Fall sind alle Schaltsignale der bis zu 16 Module in
den Prozessdaten enthalten.
• 7 Messwerte aus den vorhandenen bis zu 7 Modulen können ausgesucht werden
(AO1 ... AO7). In diesem Fall sind nur die Schaltsignale der ersten 7 Module in den
Prozessdaten vorhanden.
WI180C-IOB01:
• 13 Messwerte aus den vorhandenen bis zu 16 Modulen können ausgesucht
werden (AO1 ... AO13). In diesem Fall sind alle Schaltsignale der bis zu 16 Module
in den Prozessdaten enthalten.
• 14 Messwerte aus den vorhandenen bis zu 14 Modulen können ausgesucht
werden (AO1 ... AO14). In diesem Fall sind nur die Schaltsignale der ersten 14
Module in den Prozessdaten enthalten.
• 16 Messwerte aus den vorhandenen bis zu 16 Modulen können ausgesucht
werden (AO1 ... AO16). In diesem Fall sind keine Schaltsignale der Module in den
Prozessdaten enthalten.

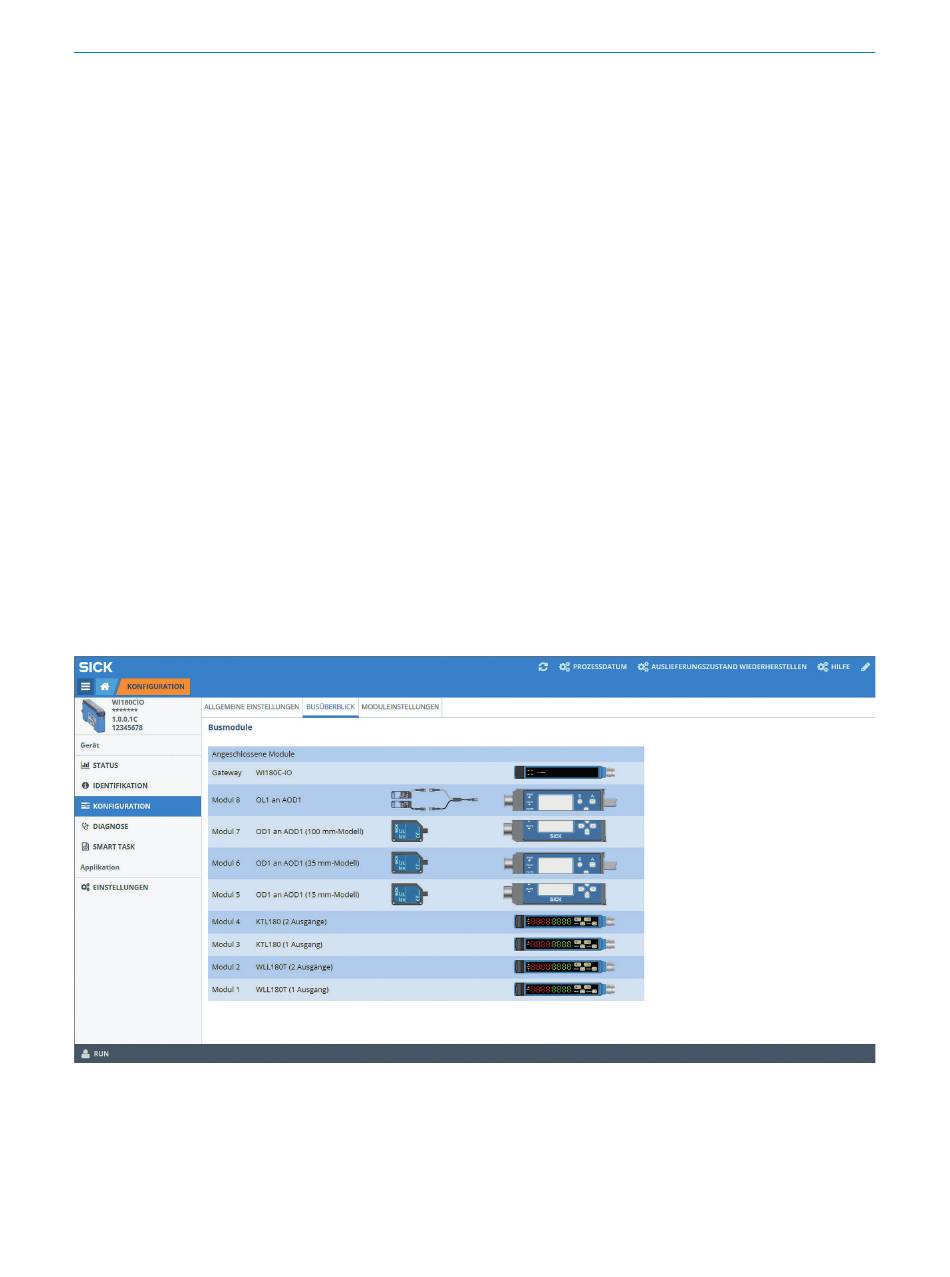

Registerkarte BUSÜBERBLICK
Auf der Registerkarte BUSÜBERBLICK wird die aktuell festgestellte Modulkonstellation
visualisiert. Ggf. werden auch Fehler in der Konstellation aufgezeigt, z. B. bei Anordnung
in falscher Reihenfolge.
Registerkarte MODULEINSTELLUNGEN
Auf der Registerkarte MODULEINSTELLUNGEN werden für jedes angeschlossene Modul
die verfügbaren Parameter und Prozessdaten angezeigt.
