3

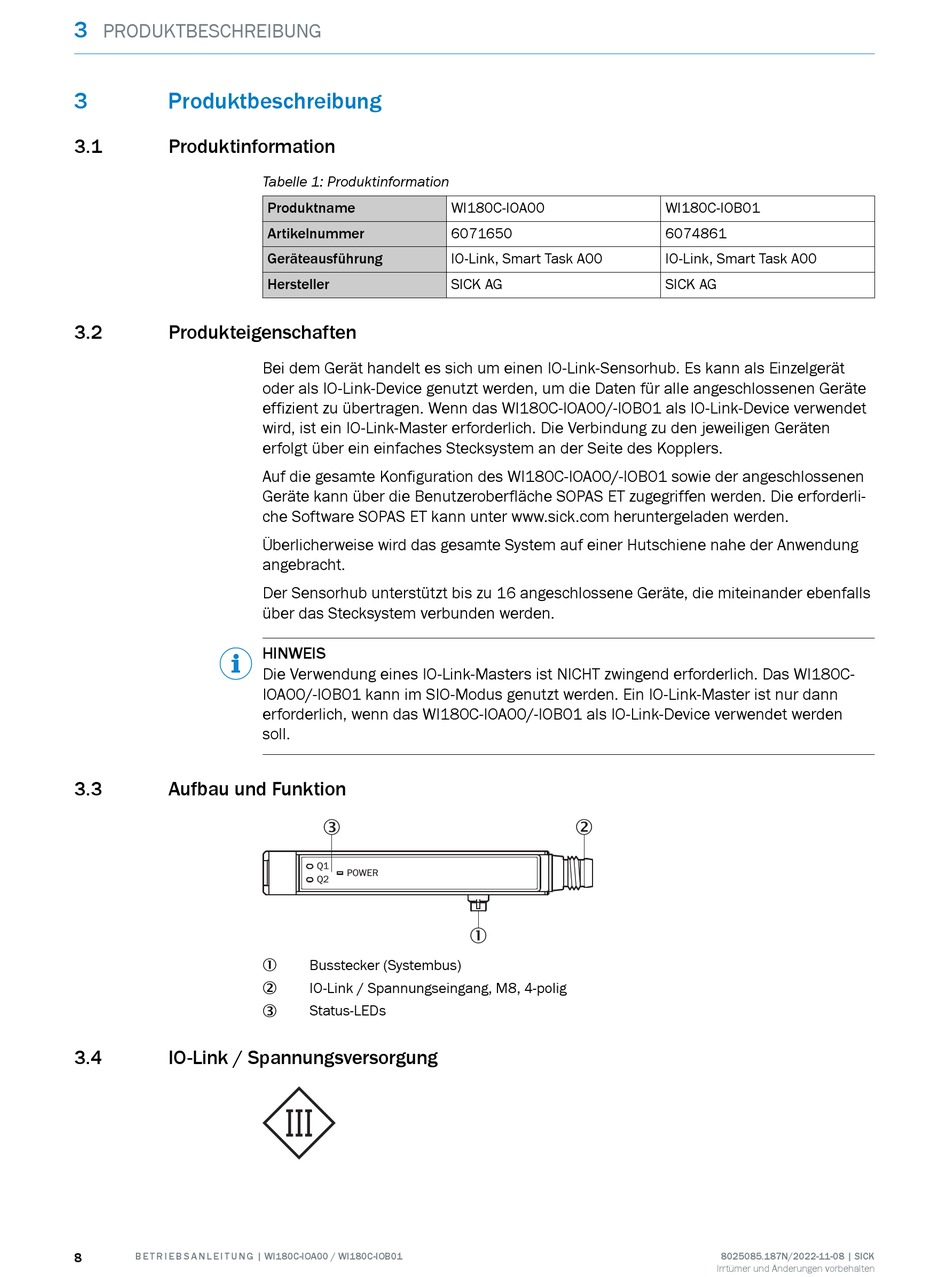

PRODUKTBESCHREIBUNG

3 Produktbeschreibung
3.1

Produktinformation

3.2

Produkteigenschaften

3.3

Aufbau und Funktion

3.4 IO-Link / Spannungsversorgung
8 B E T R I E B S A N L E I T U N G | WI180C-IOA00 / WI180C-IOB01
Tabelle 1: Produktinformation
Produktname
Artikelnummer
Geräteausführung
Hersteller
Bei dem Gerät handelt es sich um einen IO-Link-Sensorhub. Es kann als Einzelgerät
oder als IO-Link-Device genutzt werden, um die Daten für alle angeschlossenen Geräte
effizient zu übertragen. Wenn das WI180C-IOA00/-IOB01 als IO-Link-Device verwendet
wird, ist ein IO-Link-Master erforderlich. Die Verbindung zu den jeweiligen Geräten
erfolgt über ein einfaches Stecksystem an der Seite des Kopplers.
Auf die gesamte Konfiguration des WI180C-IOA00/-IOB01 sowie der angeschlossenen
Geräte kann über die Benutzeroberfläche SOPAS ET zugegriffen werden. Die erforderli‐
che Software SOPAS ET kann unter www.sick.com heruntergeladen werden.
Überlicherweise wird das gesamte System auf einer Hutschiene nahe der Anwendung
angebracht.
Der Sensorhub unterstützt bis zu 16 angeschlossene Geräte, die miteinander ebenfalls
über das Stecksystem verbunden werden.
HINWEIS
Die Verwendung eines IO-Link-Masters ist NICHT zwingend erforderlich. Das WI180C-
IOA00/-IOB01 kann im SIO-Modus genutzt werden. Ein IO-Link-Master ist nur dann
erforderlich, wenn das WI180C-IOA00/-IOB01 als IO-Link-Device verwendet werden
soll.
3
Q1
POWER
Q2
Busstecker (Systembus)
1
IO-Link / Spannungseingang, M8, 4-polig
2
Status-LEDs
3
WI180C-IOA00
6071650
IO-Link, Smart Task A00
SICK AG
2
1
WI180C-IOB01
6074861
IO-Link, Smart Task A00
SICK AG
8025085.187N/2022-11-08 | SICK
Irrtümer und Änderungen vorbehalten
