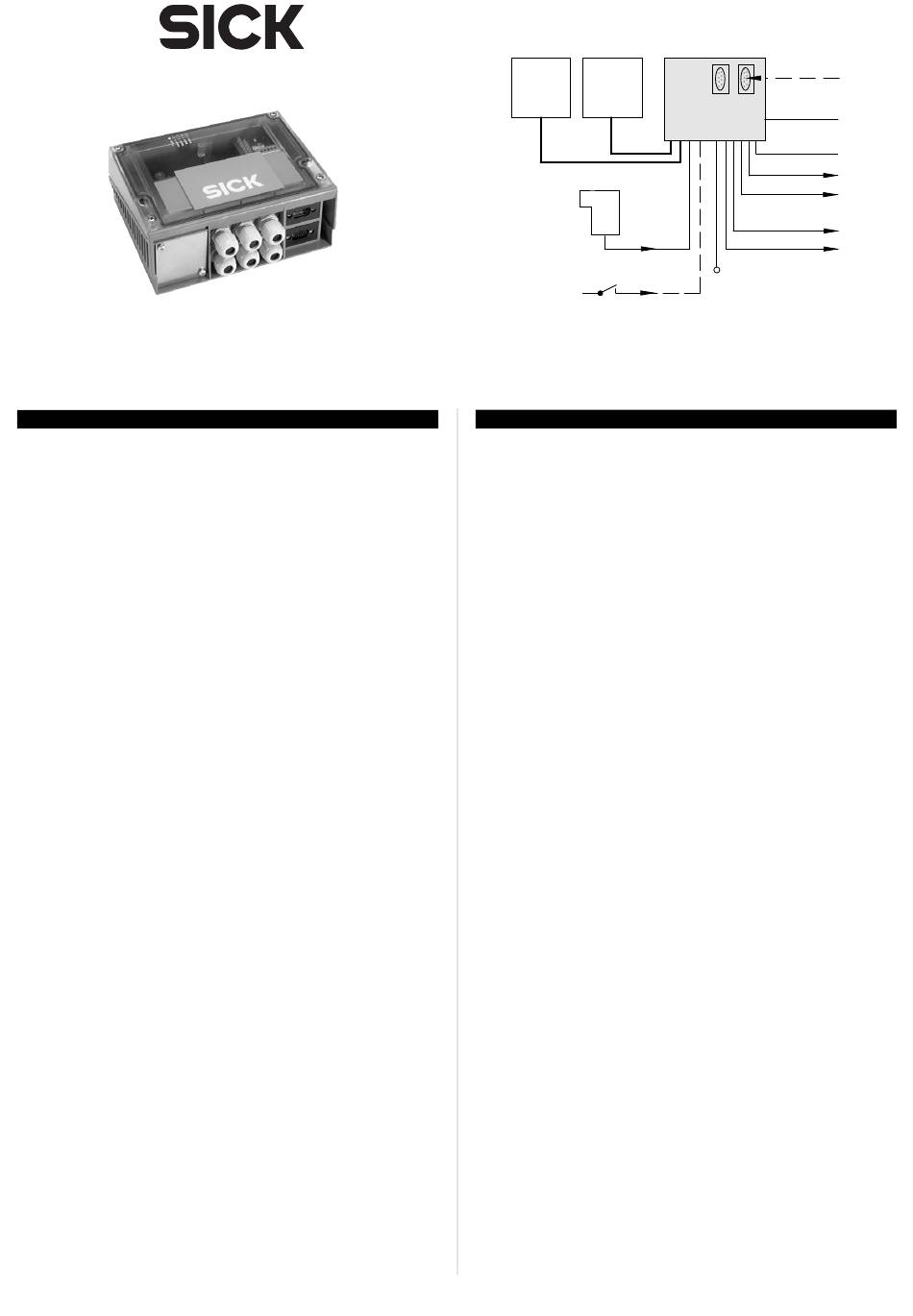

SICK CDM420-0007 Betriebsanleitung

C D M 4 2 0 - 0 0 0 7
A n s c h l u s s m o d u l
B e t r i e b s a n l e i t u n g
1. Produkteigenschaften
Modular aufgebautes Anschlussmodul für zwei SICK Identifika-
■
tionssensoren. Dient dem Anschluss an die Stromversorgung
und dem Aufbau einer kompakten Master-/Slave-Konfiguration
mit Hilfe des SICK CAN-Sensor-Netzwerkes. Das Modul ist hierzu
für die CAN-Schnittstellen bereits vorverdrahtet. Serielle Daten-
ausgabe des Masters (RS-232, RS-422/485) direkt an den Host
oder optional über ein Feldbussystem. Bereitstellung der Signale
der Schaltein- und -ausgänge von Master und Slave.
Der Anschluss der Identifikationssensoren an Ethernet erfolgt
nicht über das CDM420-0007.
Unterstützte Identifikationssensoren: Barcodescanner CLV69x
■
und RFID-Interrogator RFU63x, am CDM420-0007 durch Aufkle-
ber gekennzeichnet. NICHT geeignet für Barcodescanner CLV4xx.
Basisgerät CDM420-0007 zur optionalen Aufnahme
■
eines Cloning-Moduls CMC600 für externe Speicherung der
–
Konfigurationsparameter für Identifikationssensor 1
eines Display-Moduls CMD400, eingebaut in Deckelvariante.
–
Zur Anzeige von Leseergebnissen und Lesediagnosedaten des
Identifikationssensors 1. Verwendung für CLV69x und RFU63x
auf Anfrage.
eines Feldbus-Moduls CMF400 zur Anbindung des Identifika-
–
tionssensors 1 an PROFIBUS-DP oder DeviceNet. Verwendung
für den CLV69x auf Anfrage. NICHT geeignet für den RFU63x.
Für Identifikationssensor 1 über CMC600:
■
Zusätzlich je zwei Schalteingänge und -ausgänge für RFU63x, für
CLV69x auf Anfrage
Zwei 9-pol. D-Sub-Stecker intern, für Anschluss der seriellen Aux-
■
Schnittstellen (RS-232) an PC zur Konfiguration/Diagnose der
Identifikationssensoren
Klemmen für Host-Schnittstelle, CAN-Bus, Schaltein- und
■
-ausgänge, Stromversorgung, Schirmung
Anschluss der Identifikationssensoren über zwei 15-polige D-
■
Sub-HD-Buchsen, Peripherie an Klemmen über Kabelverschrau-
bungen, Feldbus über systemabhängige Steckverbindungen
(Frontblende)
Von außen sichtbar: LEDs zur Anzeige von aktiven Schaltein- und
■
-ausgängen sowie Schalterstellungen der Modulkonfiguration
Schutzart IP 65
■
Wartungsfrei
■
8015216/2012-07 © SICK AG · Germany · All rights reserved · Subject to change without notice · Irrtümer und Änderungen vorbehalten
ID ID
Sensor Sensor
Lichtschranke
(Lesetakt)
Photo reflex
"Sensor 1"
switch
(Reading clock)
"Sensor 2"
Schalter/switch
Teach-in matchcode
Connection Module
O p e r a t i n g I n s t r u c t i o n s
1. Features
Compact connection module for two SICK identification sensors.
■
Designed for connecting the sensors to the power supply and for
configuring a master-slave unit using the SICK CAN sensor
network. For this purpose, the CAN interfaces are internally pre-
wired in the module. Serial data output of the master (RS-232,
RS-422/485) provided for connecting directly to the host or
optional via fieldbus system. Access to the switching inputs and
outputs of master and slave.
The CDM420-0007 is not used to connect the identification
sensors to Ethernet.
Supported identification sensors: CLV69x bar code scanners,
■
and RFU63x RFID interrogators, marked on the CDM420-0007
by a label. NOT applicable with the CLV4xx bar code scanners.
Basic device CDM420-0007 for integrating optionally the
■
CMC600 cloning module for saving the identification sensor's 1
–
configuration parameters externally
CMD400 display module (installed in a cover variant) for
–
displaying the reading results and reading diagnosis data of
the identification sensor 1. Application in combination with the
CLV69x or RFU63x on request.
CMF400 fieldbus modules for connecting the identification
–
sensor 1 to the PROFIBUS-DP or DeviceNet. Application in
combination with the CLV69x on request. NOT applicable with
the RFU63x.
For identification sensor 1 via CMC600:
■
Additionally each 2 switching inputs and outputs for RFU63x
RFID interrogator; for CLV69x on request
Two 9-pin internal D-Sub plugs, for connecting the serials Aux
■
interfaces (RS 232) to a PC for configuring/diagnosing the
identification sensors
Terminals for host interface, CAN bus, switching inputs/outputs,
■
power supply, and shield
Connection of the identification sensors via two 15-pin D-Sub HD
■
sockets, peripheral equipment on terminals via cable glands, and
fieldbus via system depending plug-in connections on face plate
(front)
Externally visible LEDs for displaying active switching inputs and
■
outputs, as well as switch settings for module configuration
Enclosure rating IP 65
■
Maintenance-free
■
"Aux"
"CAN"
CDM420-0007
"Host"
"Result 1"
"Result 2"
2 x
"Result 1"
"Result 2"
2 x
V
S
PC
CAN bus
HOST
(ID Sensor 1)
SPS/PLC
(ID Sensor 2)
