Beenden Der Einrichtung; Betrieb Über Io-Link - SICK WI180C-IOA00 Betriebsanleitung

7
BEDIENUNG
7.5.7 Seite EINSTELLUNGEN
7.6 Betrieb über IO-Link
7.6.1 Prozessdaten
28 B E T R I E B S A N L E I T U N G | WI180C-IOA00 / WI180C-IOB01
HINWEIS
Einige Ein-/Ausgänge und Logikgatter weisen ein kleines Zahnradsymbol auf, das
anzeigt, dass einige zusätzliche Einstellungen möglich sind. Durch Anklicken des Zahn‐
radsymbols öffnet sich der Dialog für zusätzliche Einstellungen und ermöglicht eine
zusätzliche Konfiguration (z. B. Verzögerungszeit).

Beenden der Einrichtung:

1. Beenden Sie die Einrichtung über die Schaltfläche Smart Task Speichern.
✓
Die neue Logikkonfiguration wird an das angeschlossene WI180C-IOA00/-IOB01
übertragen.
HINWEIS
Wenn Verbindungen fehlerhaft sind oder gar fehlen, dann wird ein Fehler ange‐
zeigt. Eine erfolgreiche Übertragung wird im Benachrichtigungsbereich gemeldet.

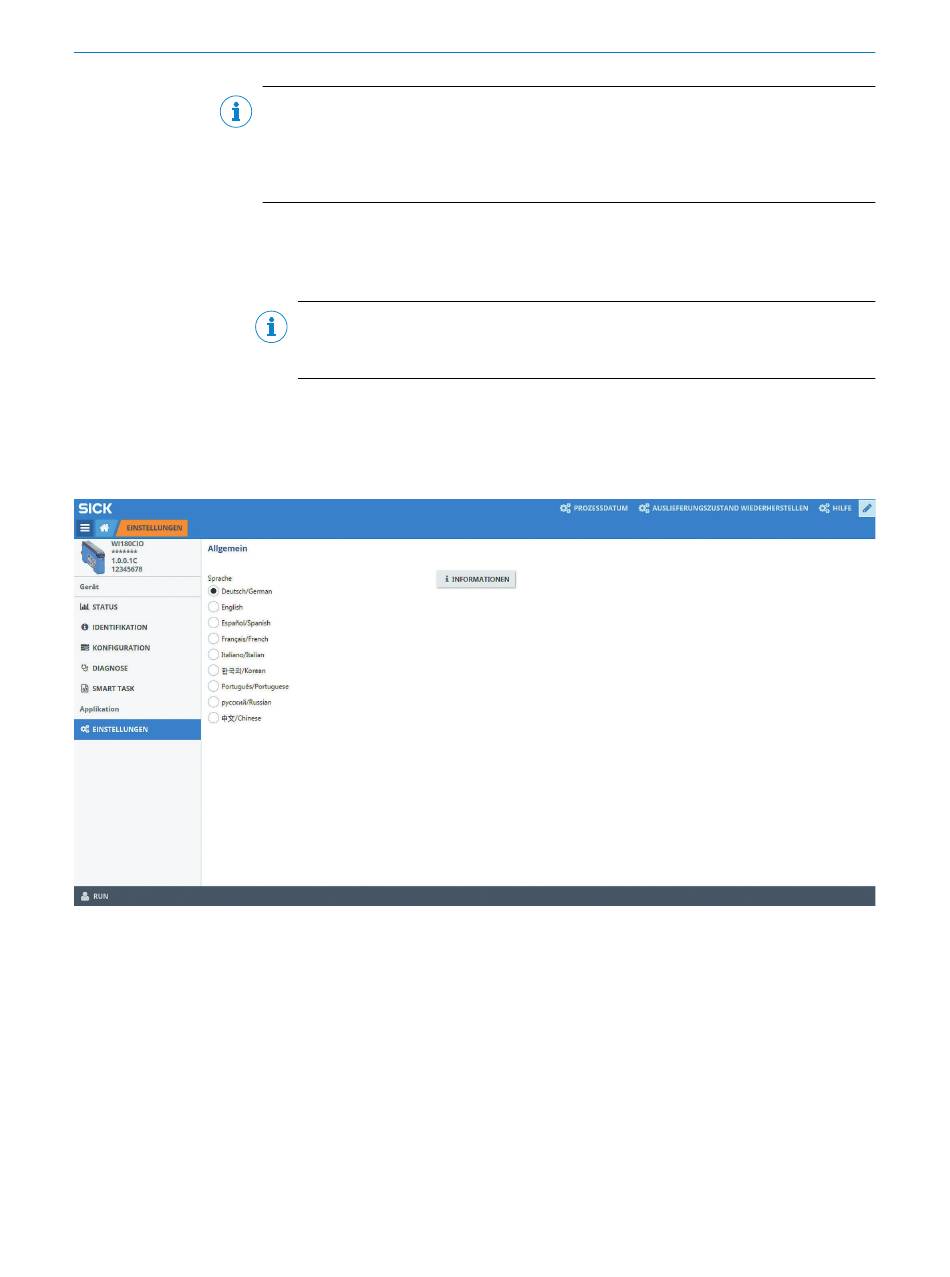

Auf der Seite EINSTELLUNGEN können Sie die Sprache der Oberfläche auswählen
sowie Versions- und Lizenzinformationen der Oberfläche einsehen.
Das WI180C-IOA00/-IOB01 kann Prozessdaten und Parameter über IO-Link austau‐
schen. Dazu wird das Gerät mit einem geeigneten IO-Link-Master verbunden. Die Eigen‐
schaften der IO-Link-Schnittstelle sind im
WI180C-IOA00
Das WI180C-IOA00 verwendet nur eingehende Prozessdaten (Process Data In; Daten
vom IO-Link-Gateway zum IO-Link-Master):
• Aktueller Logikpegel der Schaltsignale der angeschlossenen Module
• Verarbeitete Digitalausgangssignale der Smart Task
• Ganzzahlige Ausgangssignale (Messwerte) der angeschlossenen Module
Abschnitt 10 aufgeführt.
