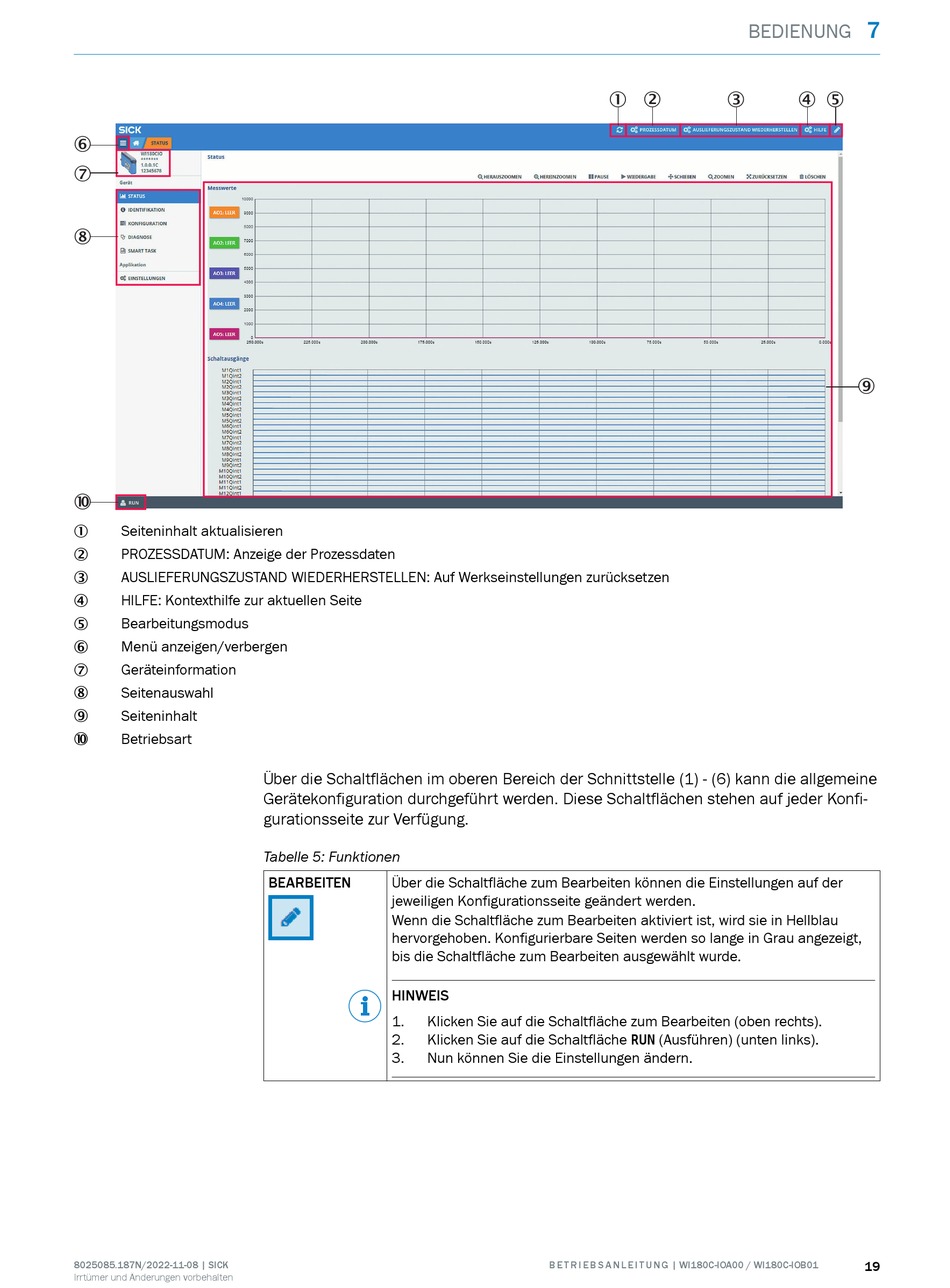

SICK WI180C-IOA00 Betriebsanleitung Seite 19

6
7
8
ß
Seiteninhalt aktualisieren
1
PROZESSDATUM: Anzeige der Prozessdaten
2
AUSLIEFERUNGSZUSTAND WIEDERHERSTELLEN: Auf Werkseinstellungen zurücksetzen
3
HILFE: Kontexthilfe zur aktuellen Seite
4
Bearbeitungsmodus
5
Menü anzeigen/verbergen
6
Geräteinformation
7
Seitenauswahl
8
Seiteninhalt
9
Betriebsart
ß
8025085.187N/2022-11-08 | SICK
Irrtümer und Änderungen vorbehalten
Über die Schaltflächen im oberen Bereich der Schnittstelle (1) - (6) kann die allgemeine
Gerätekonfiguration durchgeführt werden. Diese Schaltflächen stehen auf jeder Konfi‐
gurationsseite zur Verfügung.
Tabelle 5: Funktionen
BEARBEITEN Über die Schaltfläche zum Bearbeiten können die Einstellungen auf der
jeweiligen Konfigurationsseite geändert werden.
Wenn die Schaltfläche zum Bearbeiten aktiviert ist, wird sie in Hellblau
hervorgehoben. Konfigurierbare Seiten werden so lange in Grau angezeigt,
bis die Schaltfläche zum Bearbeiten ausgewählt wurde.
HINWEIS
1. Klicken Sie auf die Schaltfläche zum Bearbeiten (oben rechts).
2. Klicken Sie auf die Schaltfläche RUN (Ausführen) (unten links).
3. Nun können Sie die Einstellungen ändern.
1 2 3
B E T R I E B S A N L E I T U N G | WI180C-IOA00 / WI180C-IOB01
7
BEDIENUNG
4 5
9
19
